吹气式液位计替代雷达液位计在液硫池液位测量中的应用

来源:来自本站     日期:2014-06-13     浏览量:2291

    硫磺装置液硫池所测介质黏度大、易凝固结晶、工作温度高等特点,在设计中普遍推荐选用雷达液位计测量其液位,中仪华晨公司专注液位测量,我司按照设计要求给客户推荐过的喇叭型天线雷达液位计天线表面经常出现硫蒸气结晶挂料,使得雷达反射波受到干扰,液位计测量受到严重影响,后来使用了德国VEGAPULS63耐结晶型雷达液位计,维护周期相对喇叭天线稍长,过一段时间后仍会被蒸气结晶挂料,为除去此类干扰反射波的影响,保证准确测量,需要仪表维护人员经常拆装清理天线上的硫蒸气结晶物。仪表维护工作量大、作业频繁,且作业现场有大量硫化氢气体泄漏,因而大幅增加了维修人员现场作业的危险性。液硫池液位的长期无法正常测量严重影响了装置的正常运行。

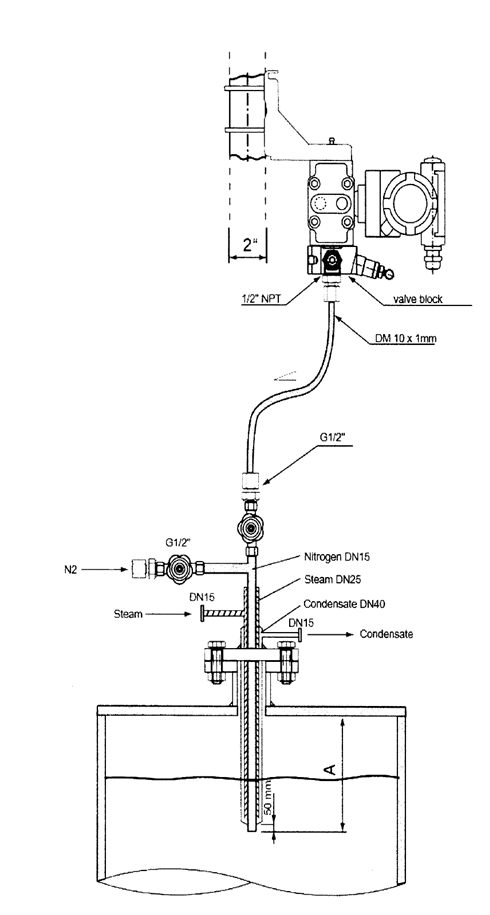

    针对上述工况,中仪华晨参考国外技术给客户定制了ZYHC-400夹套型吹气式液位计,彻底的解决了硫磺装置液硫池液位的测量问题。

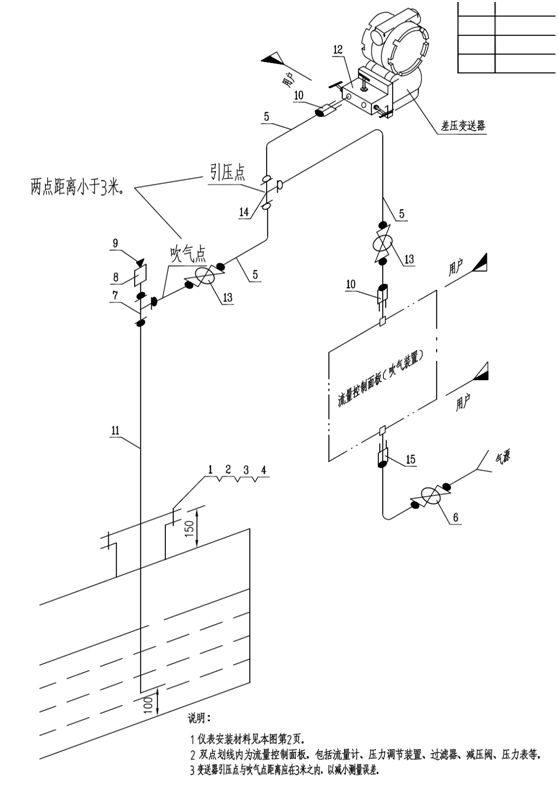

    ZYHC-400吹气式液位测量的原理为:在敞口容器中插人一根吹气管,作为气源的空气或者惰性气体(如氮气)经过滤器过滤,可调减压器(其作用是将供气压力减至某一恒定值,恒定压力的大小根据被测液位高度而定)减压,保证吹气入口压力恒定。洁净的空气再经浮子流量计和恒流阀和吹气管路吹入被测液体中,吹气流量由浮子流量计指示,流量大小由浮子流量计上的流量调节阀设定,恒定流量的气体从插入液体的吹气管下端口逸出,鼓泡并通过液体排入大气。当吹气管下端有微量气泡(约为150个/min)排出时(因气泡微量且气体流速较低,可忽略空气在吹气管中的沿程损失,这样吹气管内的气压几乎与液位静压相等),因此由差压变送器指示的压力值即可反映出液位高度。
    ZYHC-400吹气式液位计应用在液硫池液位测量具有如下优势:
(1)由于吹气式液位计将压力检测端移至顶部,其使用维修都很方便,因此很适用于像液硫池之类地下储罐等场合。
(2) 吹气测量管采用夹套型蒸汽伴热设计,不易堵塞,如果出现堵塞的情况只需将气源开大即可解决,不会出现雷达液位计天线上硫蒸气结晶、挂料影响测量的问题。
(3) 吹气式液位计结构简单、价格低廉、维护简单方便无需专门培训、工作量小,在安全生产和维护方便方面具有很大的优势。
    吹气式液位计由于受到工作原理限制,在硫磺装置液硫池上应用也有一些不足之处:
(1)因是吹气式测量,大多数情况下需要有连续的空气流或气体流,因而要消耗部分气体。由于吹气测量管与介质接触,故要求吹气测量管要耐介质腐蚀,并且在停气时要注意避免介质引入变送器。在装置停工和停气时,还要避免吹气测量管线的堵塞。
(2)吹气测量管的长管管口应距离设备底部5~10cm ,以利于吹气测量管中气泡的逸出,这部分的高度为液位测量的盲区。当实际液位处于盲区时,将无法根据该液位计来判断液位。
(3)由于吹气压力、流量、介质温度、密闭容器的压力等因素对测量精度有影响,因而需要合理地择吹气流量、吹气压力、工作压力等参数值的范围,以满足吹气装置精度、稳定性的要求。
