脉冲雷达物位计

当前位置:网站首页 > 产品中心 > 雷达物位计 > 脉冲雷达物位计

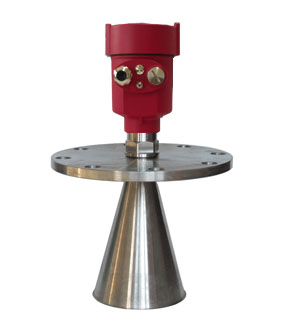

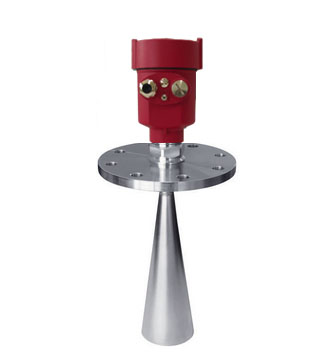

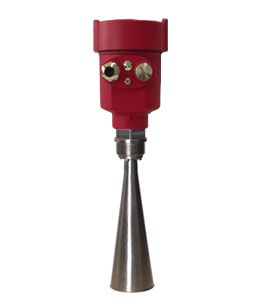

华晨雷达液位计是脉冲型雷达液位计,依非接触的方法去测量安装位置到介质界面的空气距离,主要型号有PWRD50 51 52 53 55 56

按照发射频率分类

6 GHZ:  PWRD50、PWRD51

26GHZ: PWRD52、PWRD53、PWRD55、PWRD56

雷达物位计专业生产厂家,我们真的不一样!!!

我司专业研发、生产雷达物位计,采用原装进口核心元器件,精度高,性能稳定。

氟胶FKM:耐热260°耐寒-20° 耐油、耐压、耐高温、耐磨损、耐酸碱

硅胶VMQ:耐热220°耐寒-70°,环保 无毒 抗变形

丁晴胶NBR: 耐油密水性好、易老化、易腐蚀

  • 产品系列
  • 选型标准
  • 测量原理
  • 使用说明

有时候测量不准确、不稳定往往是选型不准确造成的,好比用小马拉大车。根据现场的具体工况,选择合适的型号尤为重要!我司现场经验丰富,免费提供技术咨询和选型指导。

有两种不同的发射频率供此类应用使用:

精确性要求很高的紧凑型高频K(26G) 带传感器尤其适用于此,即便天线很小,依然能达到很好的信号聚焦效果。

低频 C(6G) 带传感器能渗入到泡沫中和冷凝物沉积严重之处,由此它适用于过程条件特别艰难的场合。无论蒸气、气体的组成成分如何、压力和温度怎样变化,该传感器都能可靠地测量完全不同的介质表面。

应用范围

PWRD 50

PWRD 50 适合在简单的过程条件下在较小型的容器里测量液体,它几乎可用于所有工业领域。

PTFE材质的棒式天线特别适用于具有蒸汽、腐蚀性液体的测量,棒式天线对蒸汽凝结起到倒流作用

PWRD 51

PWRD 51 适用于在艰难和极端的过程条件 (如发生黏附、产生冷凝物和泡沫以及介质运动剧烈)下测量液体,它可以在化工、环境和回收技术以及石化工业领域里得到应用

PWRD 52

PWRD 52 适用于在艰难的过程条件下测量储存箱和过程容器中的液体,它可用于化工、环境和回收技术以及石化工业领域里小型过程接头的液体容器。

带号角形天线的型式特别适用于在仓储箱和过程容器里测量诸如溶剂,碳氢化合物和燃料的产品。带有抛物形天线的型式特别适用于在测量间距较大时测量 ε r 值较低的介质。

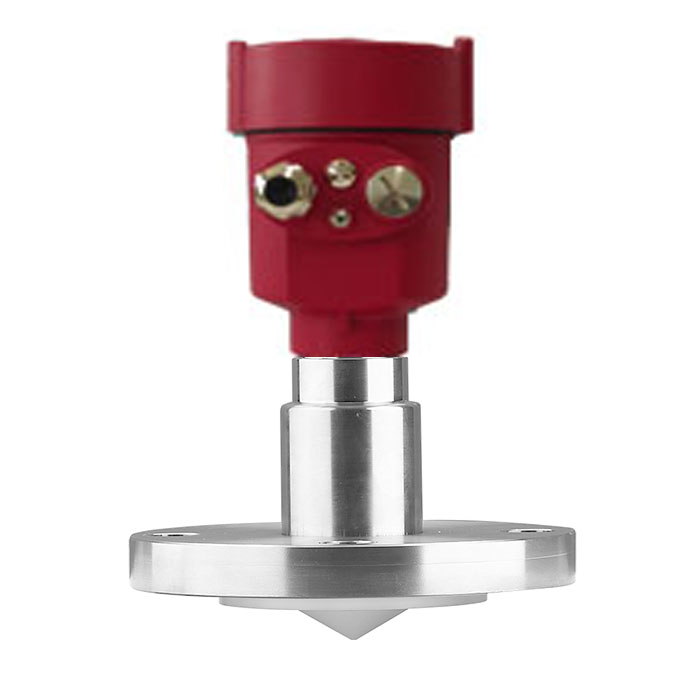

PWRD 53

PWRD 53 适用于对侵蚀性液体的测量或对卫生有极高要求的场合,它可以在化工、食品和医药工业领域里得到应用。

PWRD 55

PWRD 55 适用于测量固体的物位。为便于这一应用,其机械式构造和电子部件经过优化。

它适用于食品工业、塑料加工业、炼钢和建筑业。

PWRD 56

PWRD 56是为也能在最艰难的过程条件下进行固料物位的测量而设计的。为便于这一应用,不仅其机械结构而且还有其电子部件都经过优化。用于也包括在艰难的过程条件下以及在很大的测量范围内连续测量固料。它用于高而窄的料仓中、反射能力较差的固料如飞灰、塑料颗粒或木屑以及因定期的内装部件而存在严重的干扰反射的情形非常理想。



基本要求 天线发射脉冲微波时,都有一定的发射角。从天线下缘到被测介质表面之间,由发射的微波波束所辐射的区域内,不得有障碍物,因此安装时应尽可能避开罐内设施,如:人梯、限位开关、加热设备、支架等。在不能避开的情况下,安装时须进行“虚假回波存储”。另外须注意微波波束不得与加料料流相交。安装仪表时还要注意:最高料位尽可能避免进入测量盲区;仪表距罐壁必须保持一定的距离;仪表的安装尽可能使天线的发射方向与被测介质表面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合,仪表外壳必须接大地。

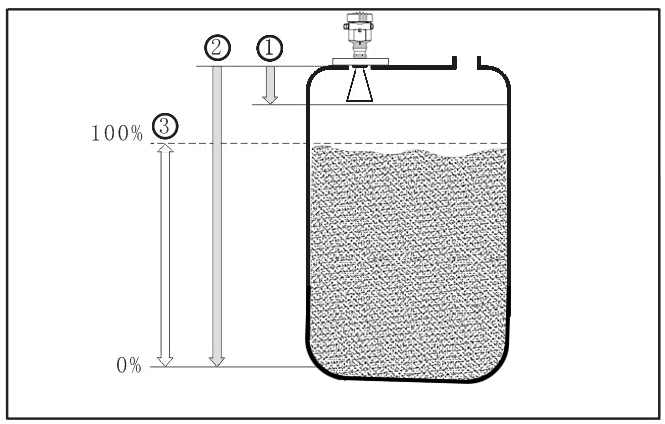

测量盲区: 从测量的基准面到天线末端是雷达物位计的测量盲区。(见图示说明)

图示说明 (测量的基准面是螺纹或法兰的密封面。)


①、盲区 ②、空仓(最大测量距离) ③、最大量程

: 使用雷达物位计时,务必保证最高料位不能进入测量盲区。

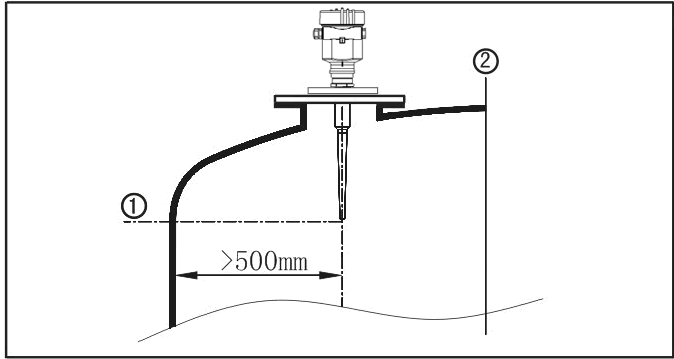

安装位置: 安装时,注意仪表和容器壁至少保持500mm的距离,最佳安装位置为离罐壁1/4直径处

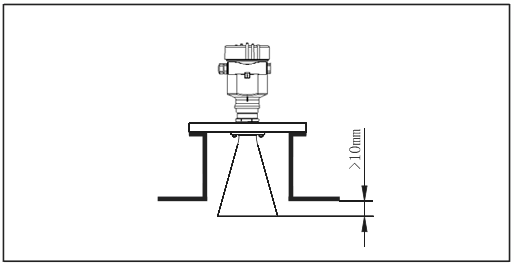

喇叭天线 容器接管的长度:必须保证喇叭天线下端伸入容器或料仓至少10mm。否则测量过程中可能出现干扰或假波。对于没有接管条件允许的情况下可以直接把天线放置容器顶端进行测量。

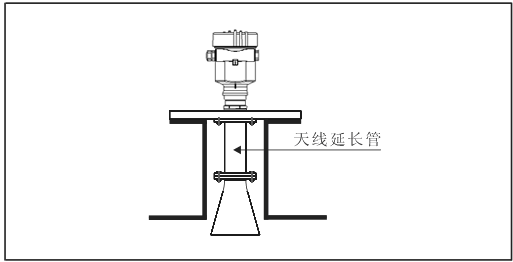

天线延长管 当天线长度小于安装短管长度时,应使用天线延长管。

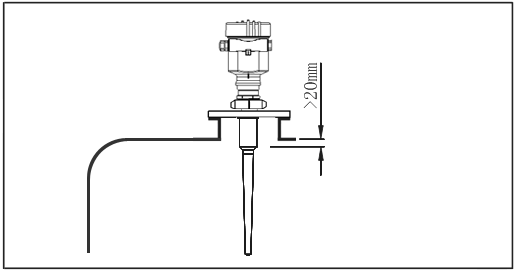

棒状天线 天线的有效部分,即锥形天线部分,必须从容器接管内完全露出来。为适应不同长度的容器接管应用,不同天线长度的雷达物位计可供用户选择。参看结构尺寸

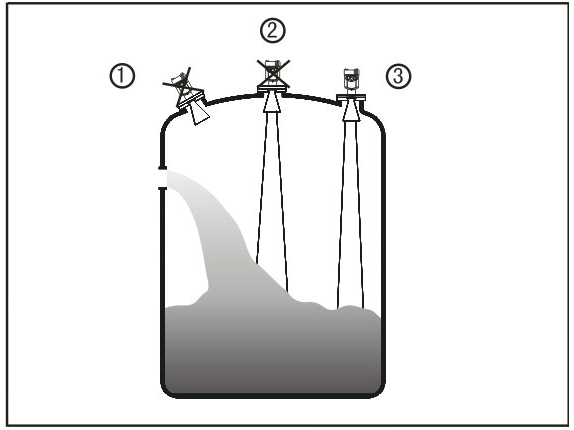

常见安装位置的正误

①、错误:天线应与被测介质表面垂直

②、错误:仪表被安装在拱形或圆形罐顶,会造成多次反射回波,在安装时应尽可能避免。

③、正确

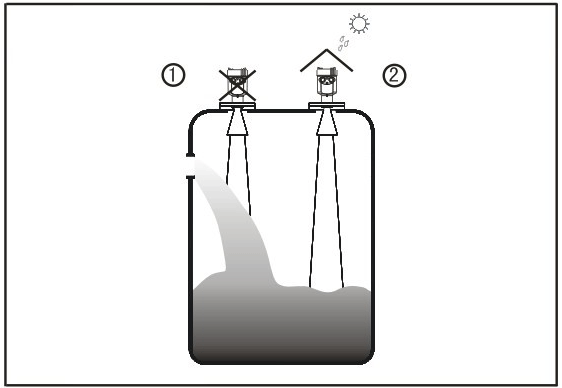

①、错误:不能将仪表安装于入料料流的上方,以保证测量的是介质表面而不是入料料流 ②、正确 注意:室外安装时应采取遮阳、防雨措施。

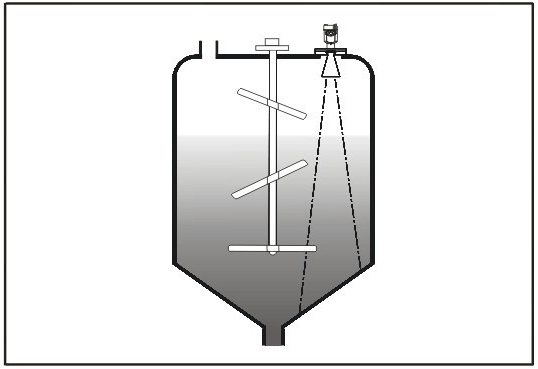

搅拌 当罐中有搅拌时,仪表安装尽量远离搅拌器。安装后要在搅拌状态下进行“虚假回波存储”,

以消除搅拌叶片所产生的虚假回波影响。若由于搅拌产生泡沫或翻起液浪或泡沫,则应使

用导波管安装方式。



泡沫 由于入料、搅拌或容器内其他过程处理,会在某些液体介质表面形成泡沫,衰减发射信号。

如果泡沫造成测量误差,您应该选择导波管安装方式,或使用导波雷达物位计。

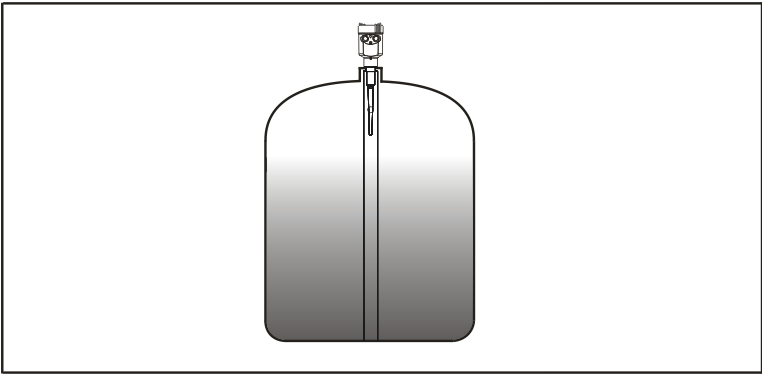

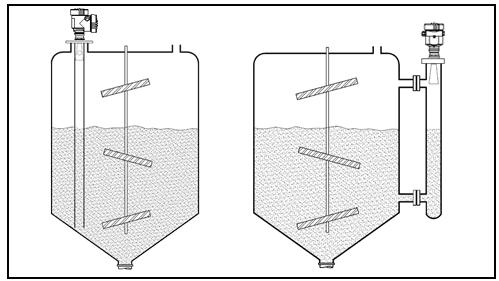

导波管或旁通管安装

使用导波管安装(导波管或旁通管),可以避免容器内障碍物、泡沫对测量的影响。


图①:通空气孔直径3...10mm

如果KNPULS60安装在导波管内进行测量,导波管是金属管,直径最小25mm。在连接导波管的时候,必须防止大的裂缝和焊缝。另外,必须进行“虚假回波储存”。

: 测量粘附性介质的时候,不能使用导波管安装。

用塑料管做导波管可避免雷达物位计安装在拱顶罐中心处所产生的多次反射现象。当测量的液体是强酸强碱时导波管需用防腐材质

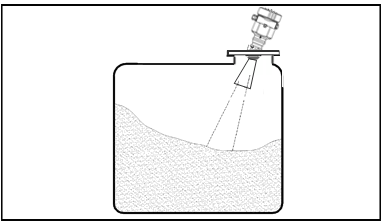

天线带万向节测固体



雷达物位计天线发射极窄的微波脉冲,这个脉冲微波以光速在空间传播,在被测介质表面被反射回来,被同一天线接收。发射脉冲微波与接收微波的时间间隔与天线到被测介质表面的距离成正比。雷达物位计采用一种特殊的相关解调技术,可以准确识别发射微波与接收微波的时间间隔,从而进一步计算出天线到被测介质表面的距离。

输入

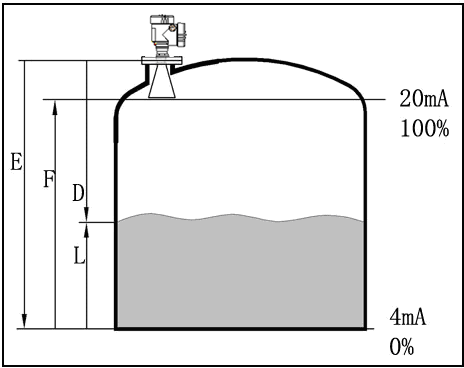

天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:

D=C×T/2     其中C为光速
因空罐的距离E已知,则物位L为:L=E-D

输出

通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。
