中盐技术研发中心临港经济区研发基地项目仪表、自控

方案概述

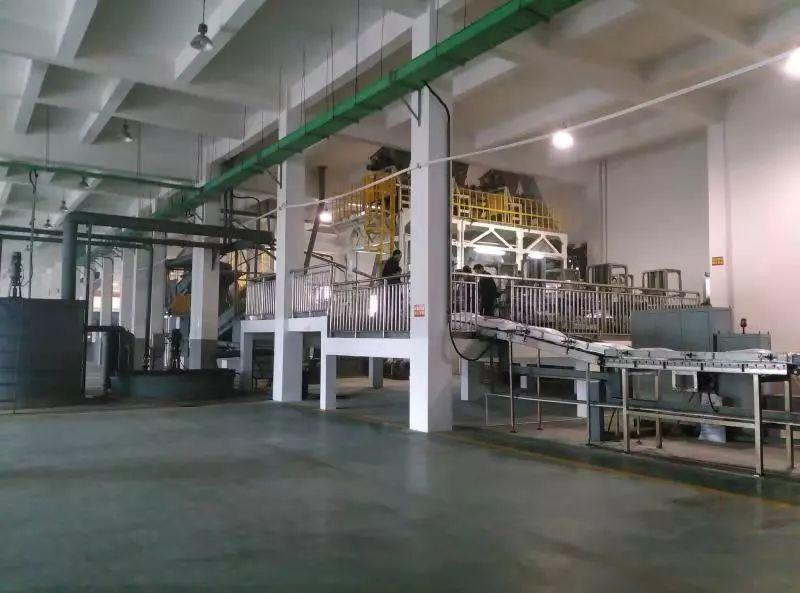

中盐工程技术研究院有限公司盐业技术研发中心临港经济区研发基地项目(天津市滨海新区)项目为占地面积为40,000平方米,总建筑面积为28,610平方米。本项目含400多个模拟量信号,300多开关量信号,采用浙大优稳DCS、中仪华晨液位仪表、菲时博特流量仪表、安徽天康温度仪表、中国红旗压力仪表、吴忠仪表调节阀,全为国内知名品牌,性能稳定,而且性价比极高。

详情

系统说明:


系统为模块化设计IO模件配置组合工业接线端子组,取消机笼、机笼底板、端子板及其连接电缆,机柜内部互连规

范化,做到“服务始于端子”,方便用户使用与检修以及以后的扩展。

1、 硬件冗余设计:电源模件热备冗余,支持双电网输入,并具有过压、过流保护;控制网络与系统网络均采用

双重化冗余;控制模件双重化冗余,切换时间小于30ms 达到工业上的零切换,保证控制连续性;系统内置所

有的开关量和模拟量输入表决算法、输出表决算法、输入输出自检和故障报告机制,无需用户编程,只要组

态配置即可自动实现冗余设计;

2、 高可靠I/O模块:点点隔离、点点互隔、点点配电、在线点点更换,可满足核电、紧急停车等高可靠性高安全

性领域要求;

3、 部件智能设计:I/O模块、I/O模件、控制模件、通讯模件均配置微处理器或多处理器,支持模件自我诊断、

故障隔离、在线插拔、在线维修

4、 智能调理技术:支持模拟量(电压/电流/热电阻/热电偶)通用输入,软件配置类型、全量程高精度、无损数

字传输、自诊断自校正、免调校免维护;

5、 电磁兼容设计:抗瞬变快速群脉冲干扰,信号端1000V,电源端2000V;射频干扰抑制,发射功率5W /0.5m;

低功耗设计,无需要强制散热;

6、 运行安全设计:实时数据掉电保持,冗余校验,快速恢复,保证系统信息安全;

7、 制造质量控制:严格元器件的进货、检验、老化、筛选工作;部件高温老化72小时;整机全面测试及连续运

行考核120小时;严格遵循国际《ISO9001质量保证体系》,贯彻于系统设计、开发、研制、生产、服务。

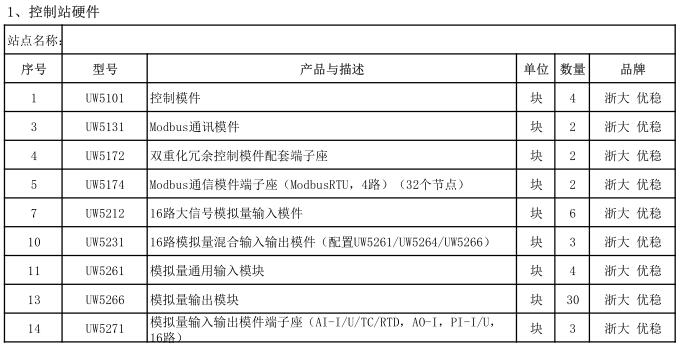

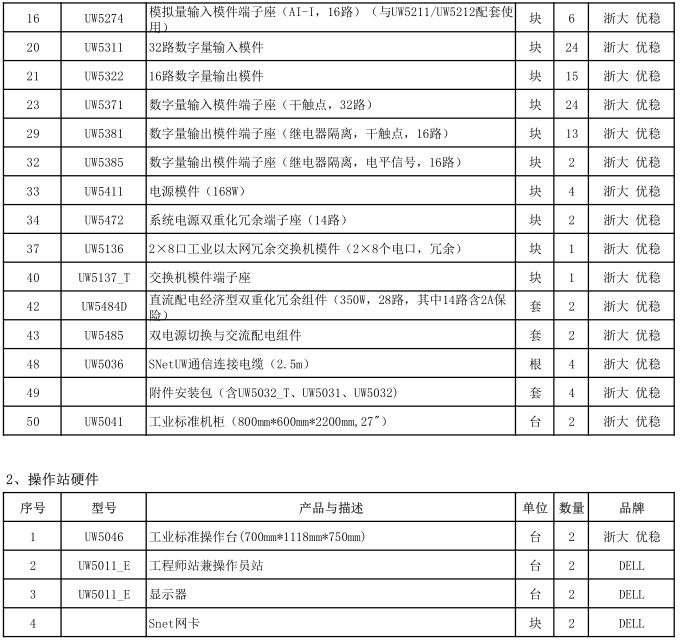

配置说明:


1、 本系统上位机配置1个工程师站。(操作员和工程师站可通过软件权限设置决定为工程师站还是操作员站,互

兼容,互为备用)

2、 电源和通讯全部1:1冗余配置 (控制网络1:1冗余,控制模块双重化硬件冗余、电源模块热备冗余)

3、 AO所有点都采用单点卡技术

4、 所有数字量输出卡件都采用继电器隔离 模件底座上配置继电器和保险丝
