JCL-BWJZ干熄焦炉料位计

当前位置:网站首页 > 解决方案 > 微波雷达物位计定制服务

JCL-BWJZ干熄焦炉料位计

方案概述

JCL-BWJZ-LD系列水冷气封型微波雷达物位测量系统安装于干熄焦炉预存室的顶部,是专门用于高温环境中非接触连续测量固体颗粒介质位置的设备。他主要有JCL-BWJZ保温基座、JCL-GWB高温隔热板、JCL-LDJZ雷达安装底座、JCL-B控制箱和ZYHC-102雷达料位计组成;其基于使用微波雷达测量料面的方法,通过导波、吹扫、冷却等保护技术处理, 实现连续测定预存室内部赤热焦炭料位的功能。仓内工况:颗粒状红热焦炭自炉顶由上至下缓慢装入,间隔约9min,持续约30s,仓内温度常规为 1050℃,内部压力<10Kpa,生产中内部始终高扬尘环境

详情

一、产品概述

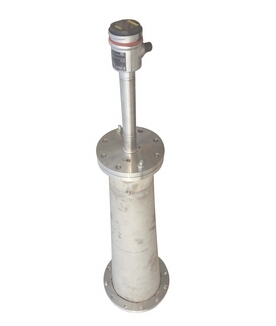

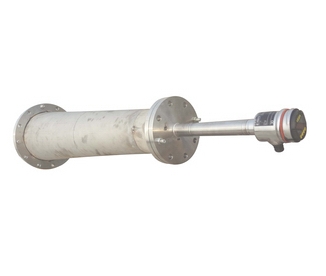

JCL-BWJZ-LD系列水冷气封型微波雷达物位测量系统安装于干熄焦炉预存室的顶部,是专门用于高温环境中非接触连续测量固体颗粒介质位置的设备。他主要有JCL-BWJZ保温基座、JCL-GWB高温隔热板、JCL-LDJZ雷达安装底座、JCL-B控制箱和ZYHC-102雷达料位计组成;其基于使用微波雷达测量料面的方法,通过导波、吹扫、冷却等保护技术处理,实现连续测定预存室内部赤热焦炭料位的功能,成为特种环境中理想的连续测量的工具。

二、工作原理

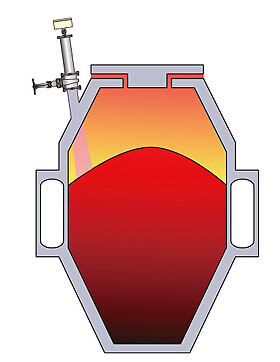

仓内工况:颗粒状红热焦炭自炉顶由上至下缓慢装入,间隔约9min,持续约30s,仓内温度常规为1050℃,内部压力<10Kpa,生产中内部始终高扬尘环境。

1、  吹扫气路组件

整体设备采用三层水冷气封式防护结构.氮气以0°和90°方式通过涡旋制冷设备接入防护部件后,以大于0.4MPa的压力对前端雷达进行连续的气体吹扫和冷却,达到实时向炉内压抑粉尘和为发射器降温的作用;同时,独特设计的水路循环可以确保大幅度的带走热量,降低温度.更重要的是,在雷达天线边缘和炉体之间设计有专用的粉尘清扫装置,可以自动设定打开/关闭的清扫周期,对雷达发射器进行彻底除尘;

2、气、水保障组件

系统设计良好的自我保护功能。系统设备配备气体过滤减压装置,水流量检测等装置,可以自动检测冷却水流量、冷却氮气压力、探头内的温度及系统的供电情况。在冷却水流量低于要求、冷却风压力减小、探头内温度超高及突然停电等情况发生时,系统在现场和主控室发出报警信号,同时自动关闭安装在炉体上的高温防护组件,将探头和高温环境隔绝。配备的空气净化系统保证探头内气源的洁净,具有过滤反吹排污功能,可以六个月作一次排污清洁。

3、清扫和探头密封组件

针对于舱内粉尘附着和气密性差的问题,该组件设计了独特的表面清扫和探头密封组件,该部件主体为高温阀门,设计工作环境在800℃时正常工作。在表面被粉尘附着而影响效果的时候,操作人员可以在主控室或现场手动关闭设计在探头前的刮扫机构,这样又可以恢复清晰的数据拾取功能。

4、信号控制部件:在现场完整地显示雷达数据、传输信号和紧急情况下提供安全保障。

三、主要特点

1、专用的高温雷达发射源,可在炉温2000℃,环境温度-50~450℃下正常工作,连续测量,精度误差1Omm;

2、整体设备为气封水冷式冷却吹扫装置。采用多路径的多路氮气进行防护,保证测量过程的连续性和准确性;

3、PLC自动化控制系统具有自动清扫,超温、停水、停气、断电等声光报警功能;

4、生产中安全维护。前端设备安装在仓体上端,当发射源从防护装置内取出检修时,设备自身的密封结构,能完全避免仓体内的高温和粉尘的泄漏;

5、料位警示功能。预设料位上下限报警。系统量程为0—75米,可满足预设多个报警料位值。

四、产品构成

1、现场气、水、电控制柜:PLC保护操作控制系统;

2、检测设备组件:清扫设备控制器,流量控制器,减压控制器

3、数据测量组件:雷达电磁接发源、雷达自动吹扫系统、雷达导播防护装置、防爆密封装置

4、配备附件:稳压净化电源、气体净化处理部件等
