高炉雷达探尺

方案概述

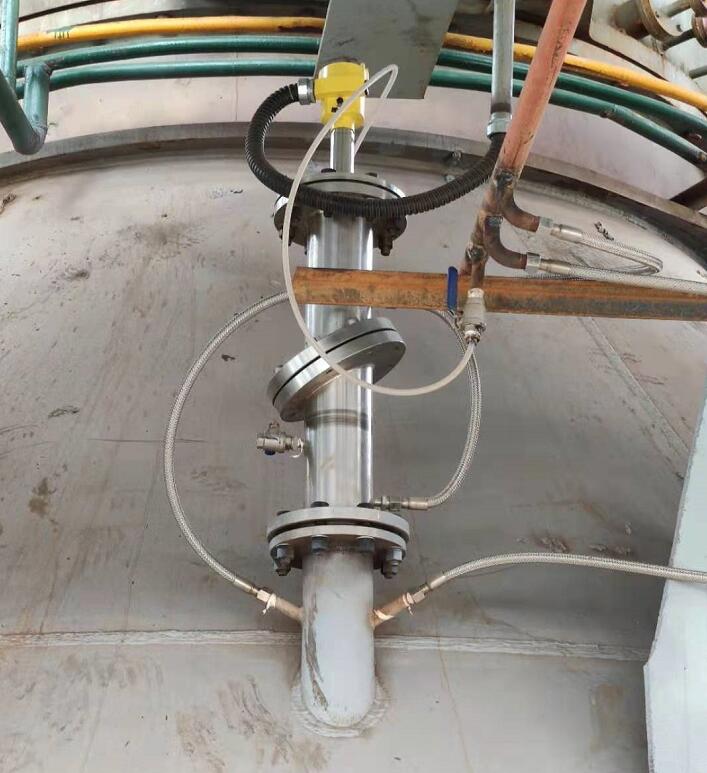

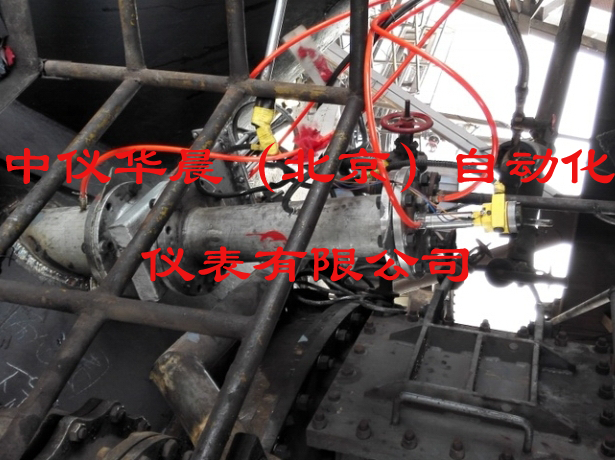

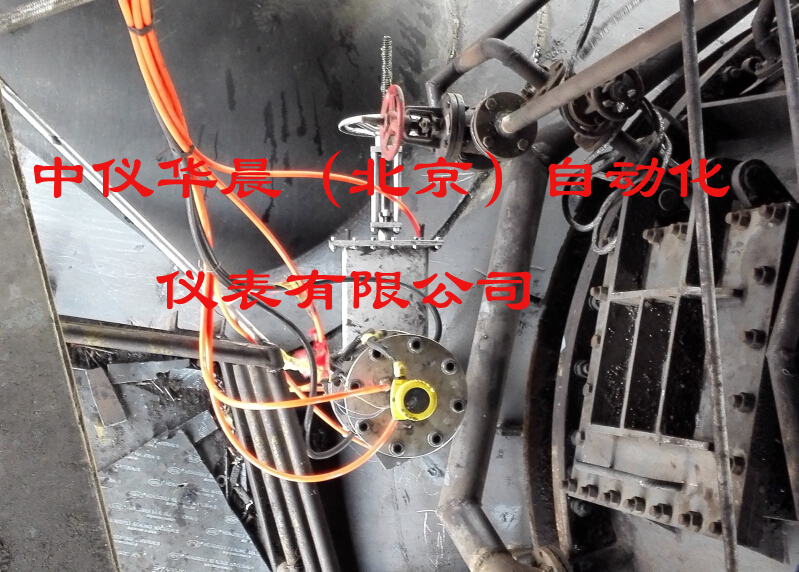

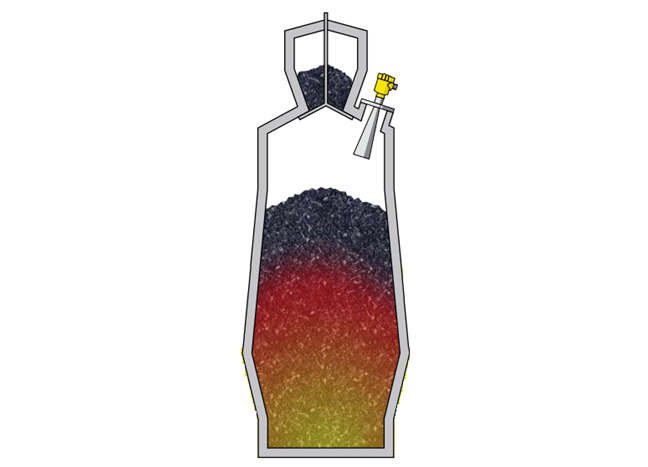

ZYHC-100高炉雷达探尺安装在高炉的炉吼,通过耐高温的雷达传感器对炉内的料位实时监控。具有带压拆卸和定时清扫功能,真正的实现低故障免维护。

详情

     中仪华晨自动化仪表研发的ZYHC-100高炉雷达探尺系统性能稳定,故障率低,成功的应用在众多钢铁企业。

     ZYHC-100高炉雷达探尺系统具有先进的信号处理技术,量程高达70米,适用于有粉尘、有蒸汽的高温恶劣环境。其特点可以带压拆卸维护,自清洁,带双吹扫,根据物料的角度调整天线瞄准方向,双降温系统,是目前高炉料位比较好的解决方法。




   120G高频雷达物位计天线发射极窄的微波脉冲,这个脉冲微波以光速在空间传播,在被测介质表面被反射回来,被同一天线接收。发射脉冲微波与接收微波的时间间隔与天线到被测介质表面的距离成正比。VEGAPULS系列雷达物位计采用一种特殊的相关解调技术,可以准确识别发射微波与接收微波的时间间隔,从而进一步计算出天线到被测介质表面的距离。

     我公司引进德国新技术研制的高炉系列专用仪表,运用连续调频波雷达的工作原理,采用高频信号,连续调频波工作制,经过微波管和圆锥型喇叭天线发射微波到被测量物质(固体或者液体)表面后反射,经过时间延时,反射微波被锥型喇叭天线接收(发射和接收天线共用)后,微波信号经微处理器自动计算实际发射频率与反射频率之间的频率差值ΔF,ΔF频率差通过傅立叶变换成频谱,从频谱中算出距离。


系统特点
 ● 高频发射源,穿透性极强:电磁波频率为高频26GHz,穿透性强,抗粉尘、干扰能力强,测距量程:0至70米,精度±10mm。
 ● 稳定连续测量,即时显示料位读数,输出信号:2线制,4~20mA。
 ● 整体完全密封,真正的非接触式测量

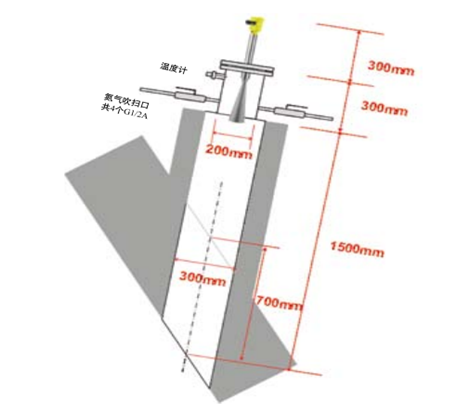

 ● 互成角度的双路气封,确保发射源不受粉尘粘附。

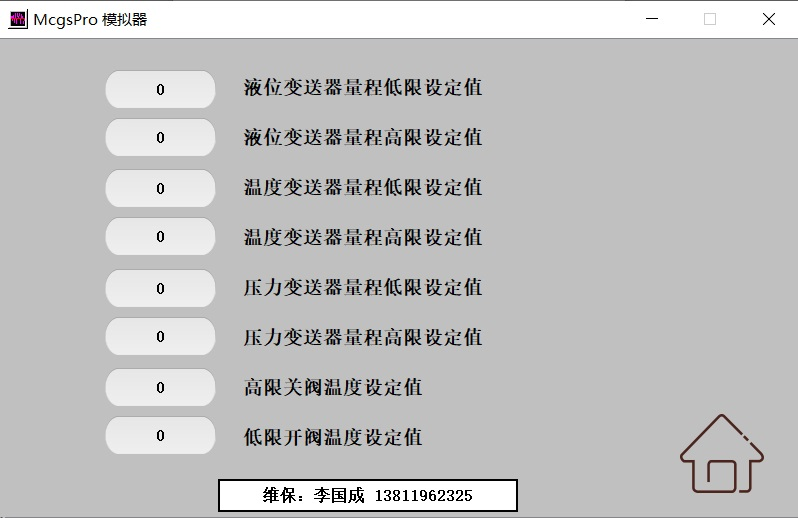

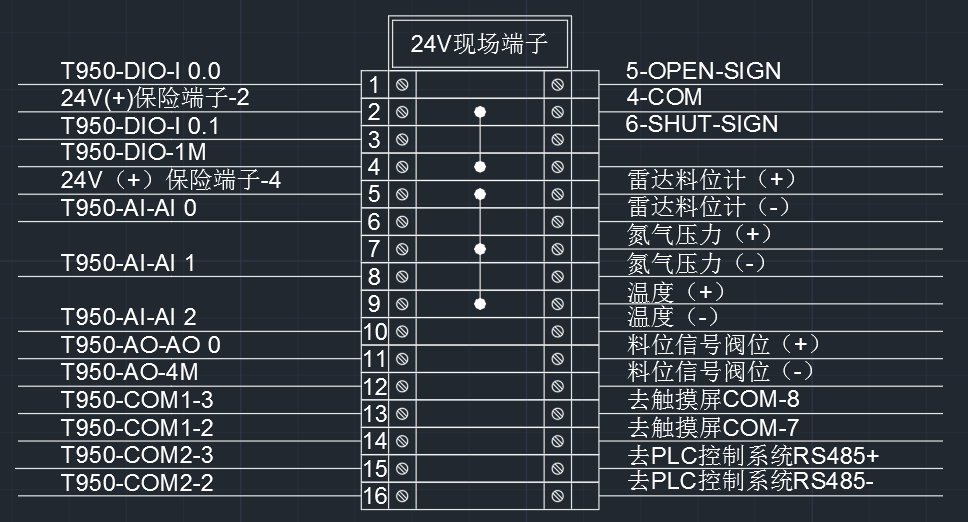

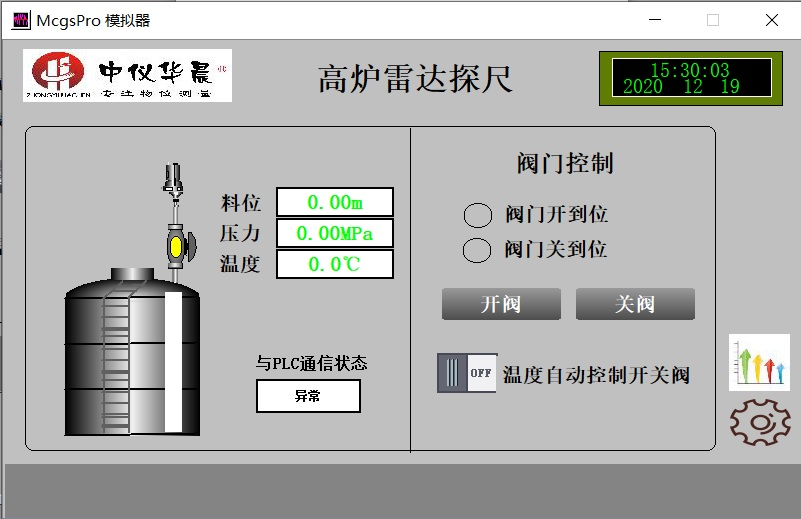

 ● 整体PLC自动化紧急警示控制。
 ● 每天自动清扫,真正免维护 。
 ● 安全完善的生产中维护,一次维护 时间小于15分钟。
 ● 操作简便,安全自动测量。
 ● 现场可显示料位。
技术参数
 ● 量 程   0—70m 可调整。
 ● 精 度   传感器精度为 0.1%
 ● 输出信号  4—20mA
 ● 介质温度  1200℃
 ● 防护等级  IP67
 ● 工作环境 最高耐温 300℃

 ● 冷却气体   0.40~0.6 MPa

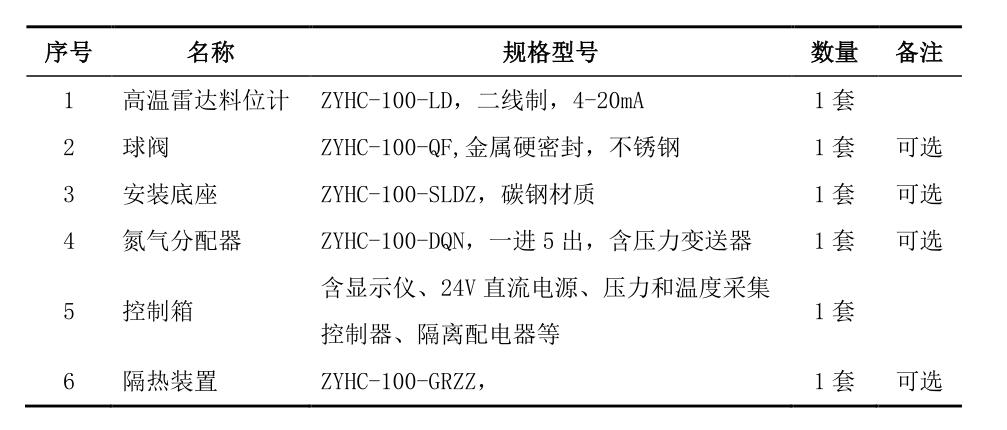

核心配置清单

选型指导

ZYHC-100/a/b/c/d/e/f/g/h

/a

工作频率/天线

A1

26GHZ  不锈钢喇叭天线

A2

80GHZ  透镜天线

/b

带压维护/保护

X

T

手动

SY

高温自动保护

/c

连接尺寸

FC

法兰DN100 PN10 PN16 PN40 Form C, DIN2501 / 316L

FD

法兰DN150 PN10 PN16 PN40 Form C, DIN2501 / 316L

FX

特殊客户要求定制

/d

过程温度

T0

-40...+550

T1

-40...+850

/e

电子信号模块

A

二线制4...20mA/HART®

B

四线制4...20mA/HART®; 9.6...48V DC; 20...42V AC

/f

电缆接口

M

M20x1.5

N

1/2NPT

/g

认证

P

标准型

Ex

ExiaIICT6   本质安全型

Exd

ExdIICT6    隔爆型

/h

附加设备

(两个以上的附加设备同时选用时,选型代码中间加“+)

X

U

水冷夹套

G

隔热装置

Q

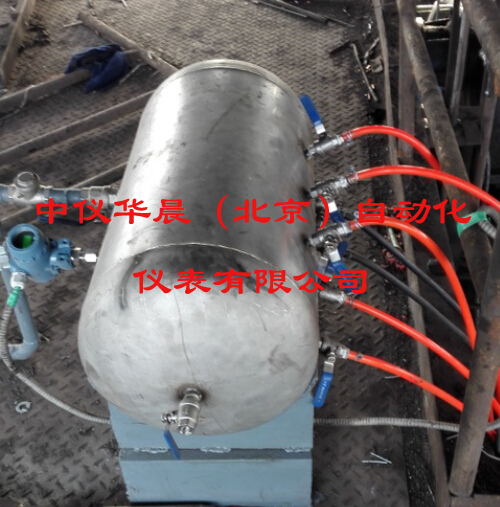

氮气分配器
