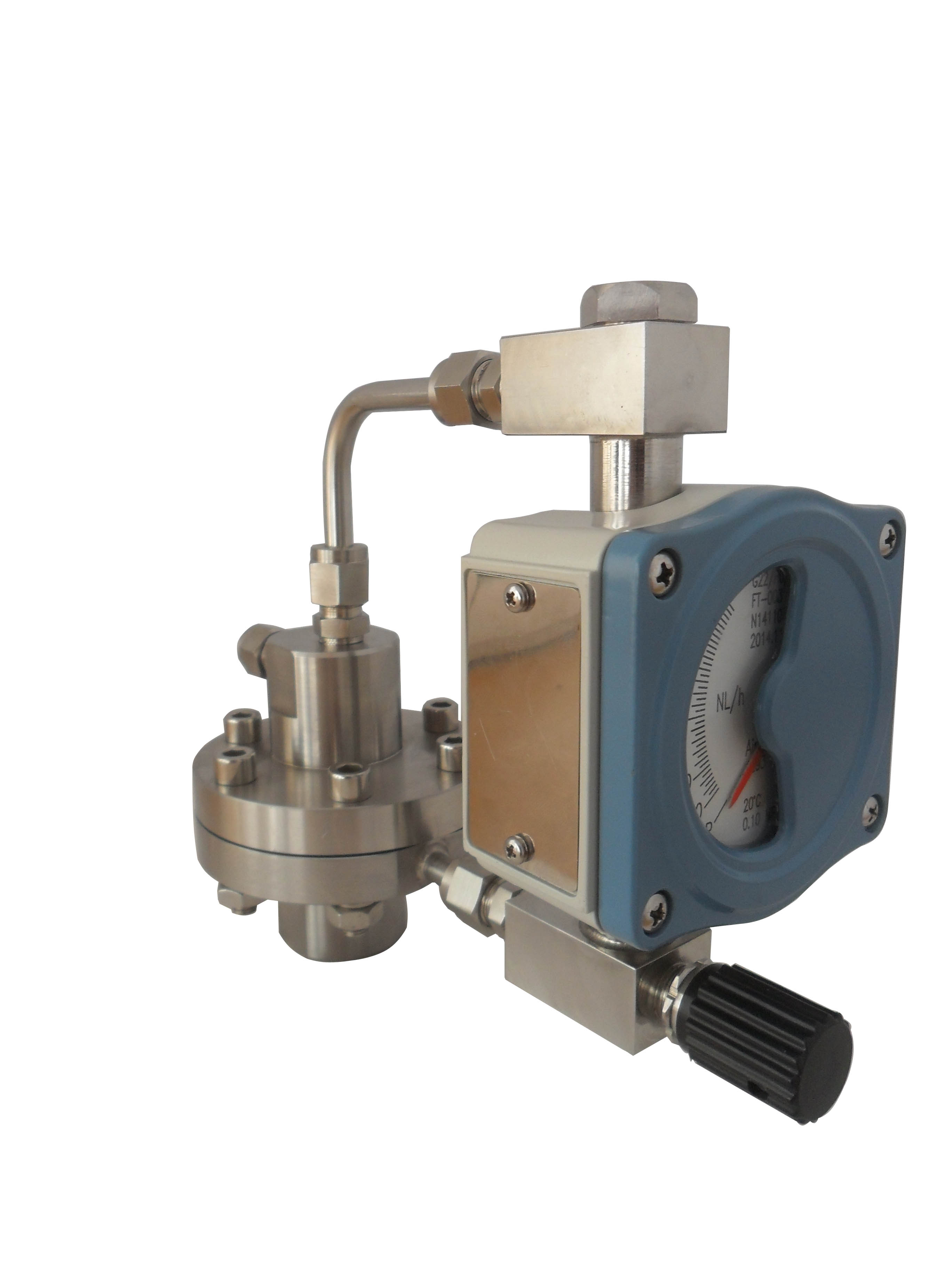

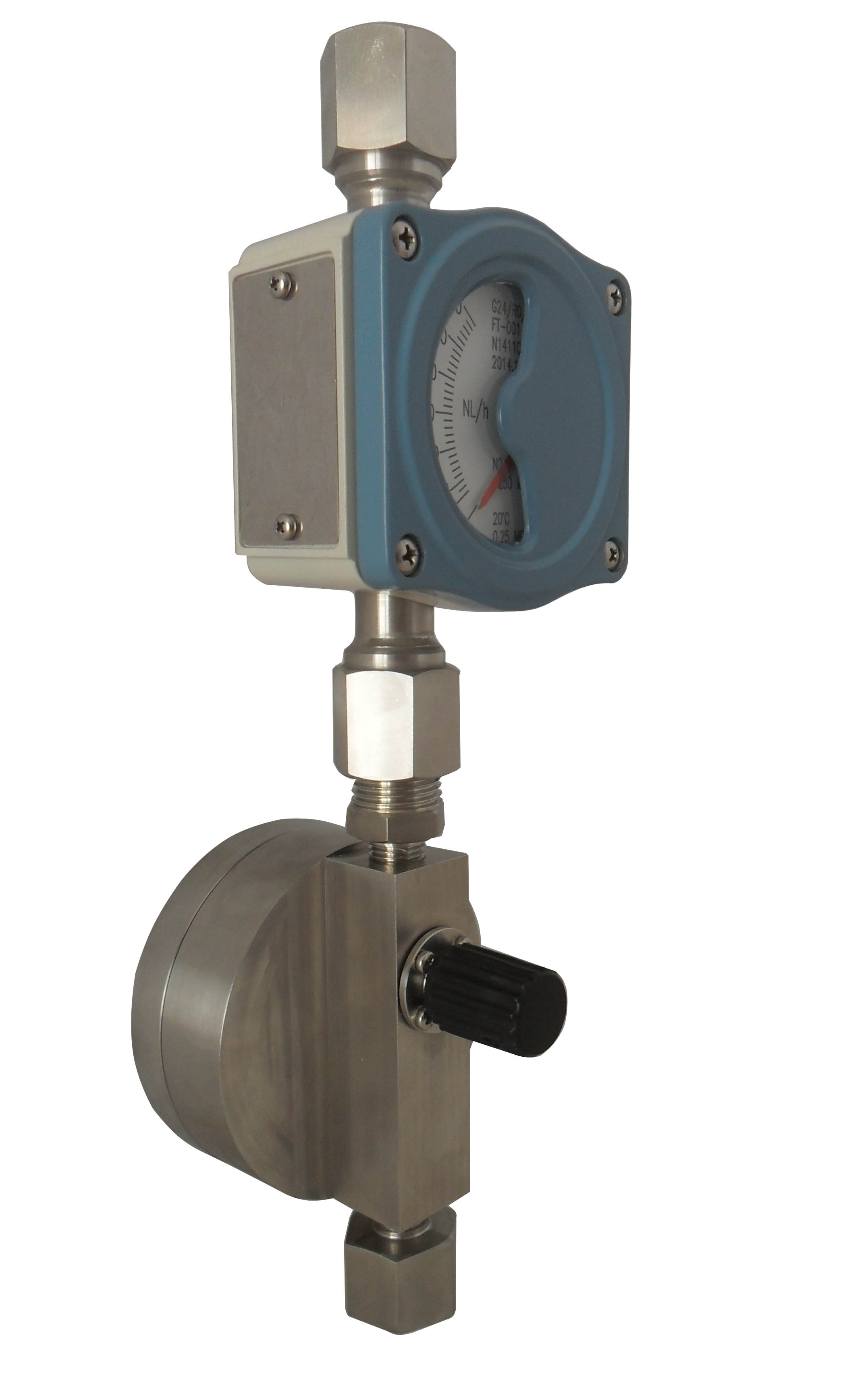

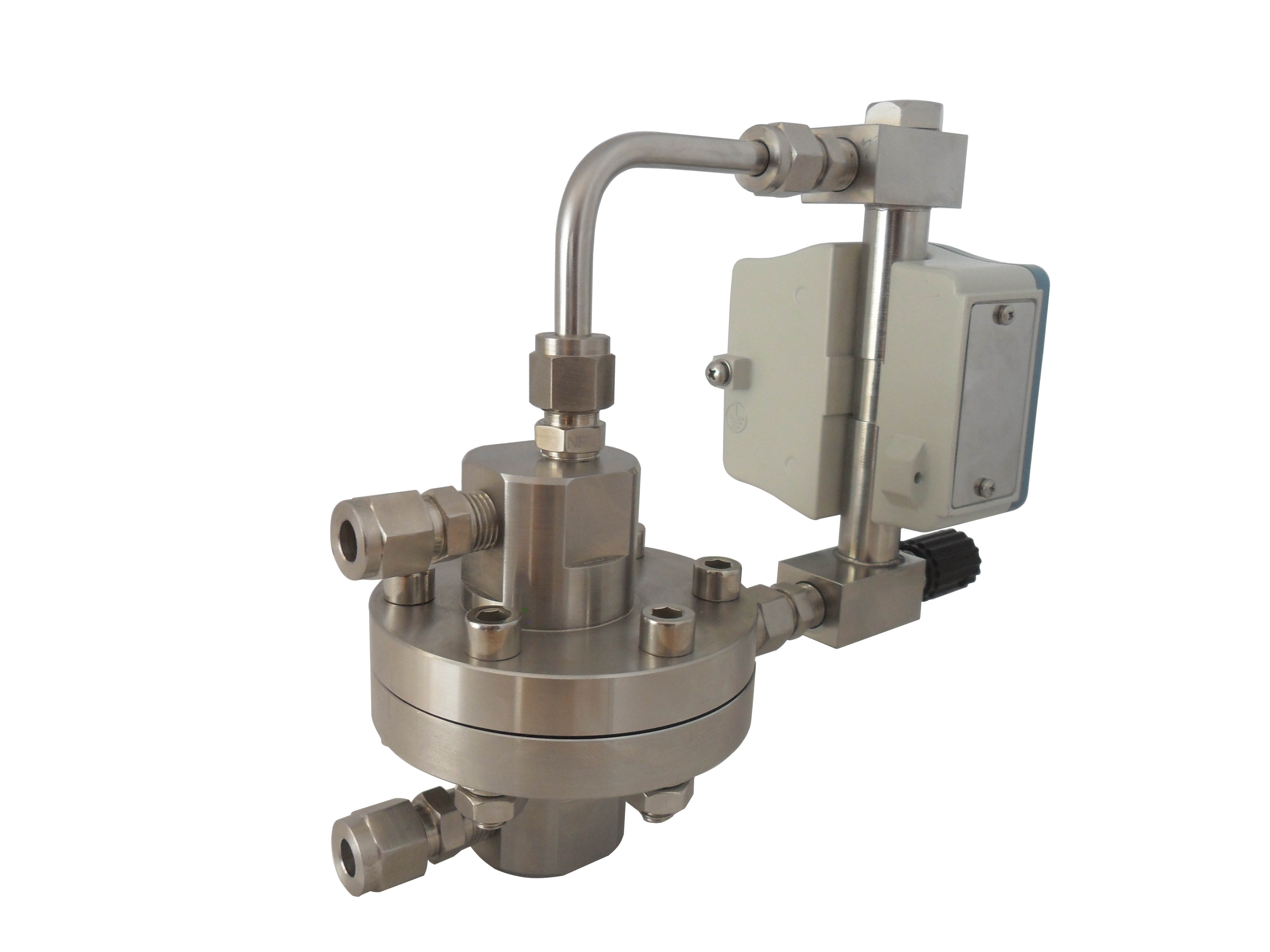

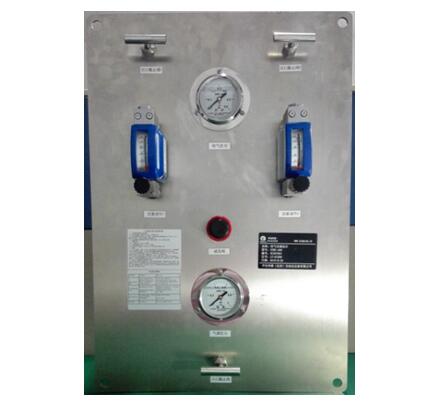

HCGC2 系列吹扫装置是由浮子流量计、针型阀和恒流阀组成，实现管路中恒定流量的设定、指示、输出与控制。在恒流阀的自动调节作用下，不管是管路的入口压力变化还是出口压力变化，始终能够保持管路中的流体流量为恒定值。

HCGC2 系列吹扫装置一般用于要求管路中流体流量恒定输出的场合，与其它仪表配合使用可测量压力、液位、密度等工艺参数，广泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤纺织等工业领域。

产品特点

■ 工作压力高

可以测量过程压力低于 10MPa（G）（特殊要求可向生产商咨询）。

■ 不需外部电源供电

由于装置采用被测介质的液压或气压自动控制，所以可以不需要外部电源供电。

■ 适应流体范围广

可以测量过程温度低于 150C 的、具有腐蚀性的液体和气体。

■ 可选单路、双路、多路形式。

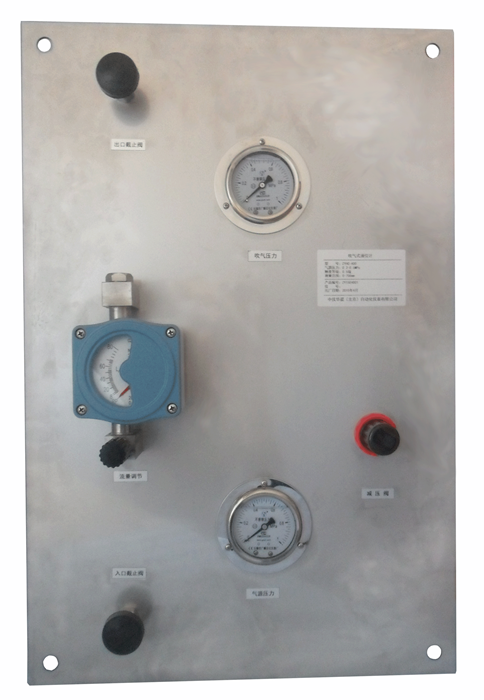

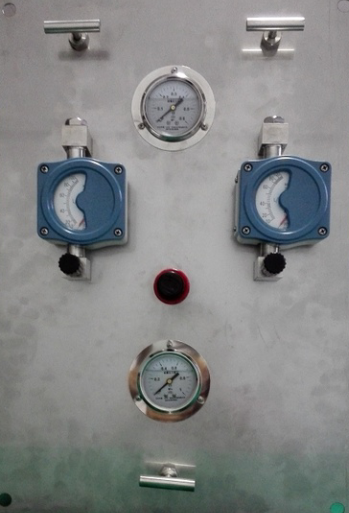

■ 可选单表安装、面板安装、箱式安装。

■ 过程连接可选 1/4＂NPT、卡套、螺纹、法兰连接。

■ 6mm、8mm、10mm、15mm、25mm 管路。

■ 浮子流量计可选 DK800 系列玻璃管浮子流量计、 G22 微小流量浮子流量计和 G21 系列金属管浮子

流量计。

典型应用

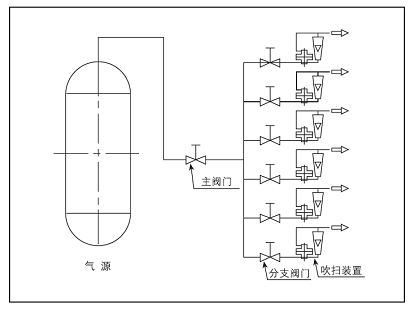

1 在供气压力变化条件下的典型应用

如下图所示，将主管道气源提供的气体根据需要可分成多支路，若关闭或调整其中的几个支路气体流量时，将引起主管道的供气压力发生变化，安装于支路上的单路吹扫装置，可以准确测量流量并保持其输出流量稳定。

‘

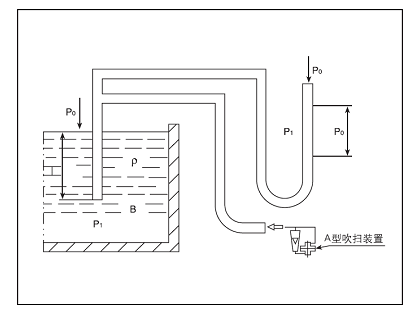

2 在出口压力变化下的典型应用－液位测量

如下图所示：从A端流入的气体，以恒定流量从插入液体的管道末端排出并形成稳定气泡，此时A、B管内的压力与B端口液体压力相等。

如果B处的压力为P1，大气压力为P0，则P1－P0＝△P，同时，P1＝ρh+P0，则P1－P0＝ρh＝△P。因此，在已知介质密度的条件下，利用差压变送器或压力变送器测量出△P，即可测量出液体液位h。

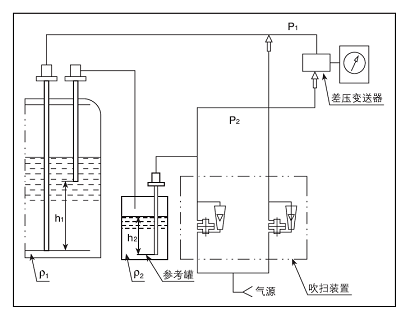

3 在出口压力发生变化下的典型应用－密度测量

如下图所示：如果已知被测介质液位h1与参考介质液位h2，已知参考介质密度ρ2，利用差压变送器测量的差压，就可以测量出被测介质密度ρ1。

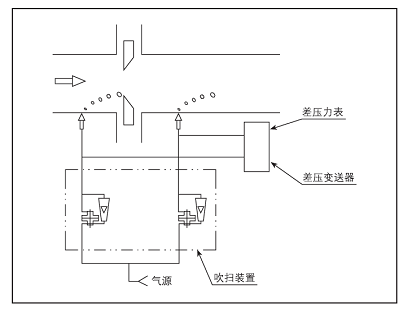

4 利用差压变送器测量流量时的典型应用

当用孔板与差压变送器测量腐蚀性或含有固体颗粒的液体或含有粉尘的气体流量时，引压管有可能被固体颗粒或粉尘堵塞。采用双回路吹扫装置吹扫二个引压孔，就可以确保固体颗粒或粉尘不会堵塞引压管。

5 HCGC2系列吹扫装置选型
