一、产品概述

ZYHC-103系列鱼雷罐车铁水液位计是用于测量鱼雷罐车罐体内铁水液面的专用设备，是由电源、雷达探测器、信号处理装置、CPU和显示器五部分组成。其中，雷达探测器与信号处理装置连接，信号处理装置的输出端口与CPU的输入端口连接，CPU的输出端口与显示器和控制室连接，信号处理装置由两个运算放大器连接组成。

二、产品说明

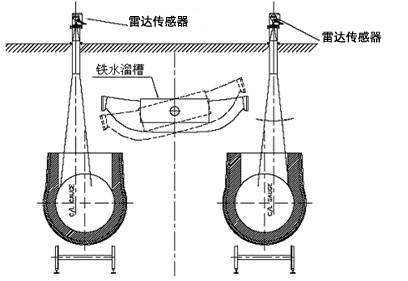

   此设备安装于出铁场平台上位于鱼雷罐车的上方，雷达探测器向鱼雷罐车不断地发射调频波，微波到达铁水液面后再返回到雷达探测器，由于微波的速度是恒定的，所以测量发射到接收的时间，即可知道探测器到铁水液面的距离。雷达探测信号返回到雷达探测器的微波经过信号处理装置后，以4-20mA的模拟量输出到CPU，最后CPU将信号输出到(输入到)显示器和控制室。

三、系统构成

四、技术特点

1、电磁波频率为80GHZ或者26GHZ，穿透性强、抗粉尘干扰能力强，测量距离可达35米，精度±2mm。采用4-20mA二线制输入输出，稳定连续测量，即时显示料位读数。

2、完善的气路清扫：完善的气体清洁方式不受弥漫粉尘的干扰，保证了测量的精确度。同时气流沿引流槽以涡旋形式连续清扫防护板，保证了波束的顺畅发射。

3、良好的保护装置：仪表及发射源由不锈钢防护罩进行封装，不受高温的影响，保证在恶劣环境下连续工作。

4、测量孔位小，超高指向性：单测4°发射角对铁水液位进行非接触式测量，超高指向性完全不受倾倒液流的影响，保证连续稳定输出液位值。

5、特制的防护板：采用新型材料制成，对测量波束基本无衰减。

6、安全完善的生产中维护：系统可在生产过程中进行维护，一次维护时间小于10分钟。

7、现场显示料位：两台雷达可在同一现场显示数据，显示设备距离雷达最远可达25米。

备注：以上信息仅供参考，详询我司工作人员。
