HCL-60A浮筒液位计(磁耦合原理)

当前位置:网站首页 > 解决方案 > 浮力式液位计

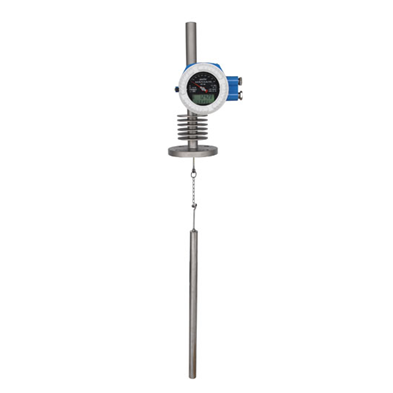

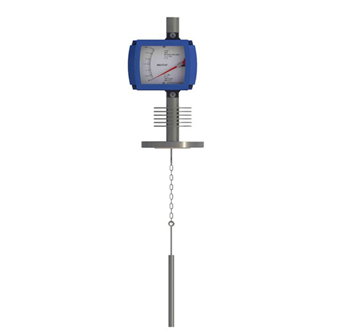

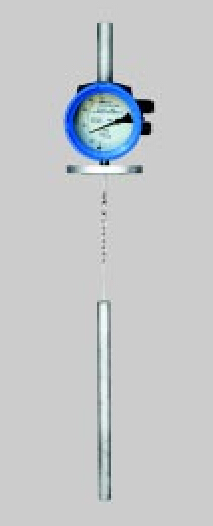

HCL-60A浮筒液位计(磁耦合原理)

方案概述

显示机构与容器相互隔离,具有极高的可靠性和安全性; 现场显示不须附加电源; 可选4-20mA或20-4mA远传信号,现场修改参数方便; 该仪表为本安防爆和隔离防爆设计,可用于易燃、易爆场合

详情

 一、概述
HCL-60A浮筒液位计具有式现场指针指示,可实现高低位报警信号输出, 4-20mA标准电流信号输出,具有HART通讯功能。
HCL-60A浮筒液位计适用于常压或带压容器内液位、界面的测量,也可适用于高温、高压、易燃、易爆的场合。该产品具有测量精度高、稳定性好、安装方便等优点。
这种产品具有两种结构型式:内浮筒式和外浮筒式。外浮筒式又分为侧-侧、侧-底、顶-侧三种,可以满足各种场合的需要。显示部分与测量系统中被测介质完全隔离的设计,使仪表具有极好的防护性能和极高的可靠性。
二、工作原理
HCL-60A浮筒液位计是利用阿基米德定律及磁性耦合原理进行测量的。
浮筒液位计由指示器、磁钢室、弹簧和浮筒四部分组成。浸在液位中的浮筒受到向下重力,向上浮力和弹簧的弹力,当三个力达到平衡时,浮筒就静止在某一个 位置。当液位变化时,引起浮力变化,使平衡状态被打破。弹簧的伸缩就会引起与其刚性连接的磁钢室内磁钢产生位移。通过磁耦合转换成指示器内指针显示,并通 过线路板转换成标准4-20mA电流输出。

三、技术参数
测量范围 300~6000mm
精度等级 1.5级
输出信号 4~20mA.DC 兼容HART通讯协议、上下限报警输出
介质温度 标准型:-40~+100°C;特殊型:-40°C~+250°C
介质密度 400~2000Kg/m3
介质密度差 >100Kg/m3
工作压力 标准:4.0MPa;最大:32.0MPa
连接法兰 内浮筒:GB/T 9119-2000 DN50 PN4.0
外浮筒:GB/T 9119-2000 DN40 PN4.0   其它法兰标准定制
电气接口 M20×1.5;1/2NPT
浮筒材质 316;321,304
电源电压 12~36VDC
防护等级 IP65
防爆等级 ExiaⅡCT5 ; ExdⅡCT6

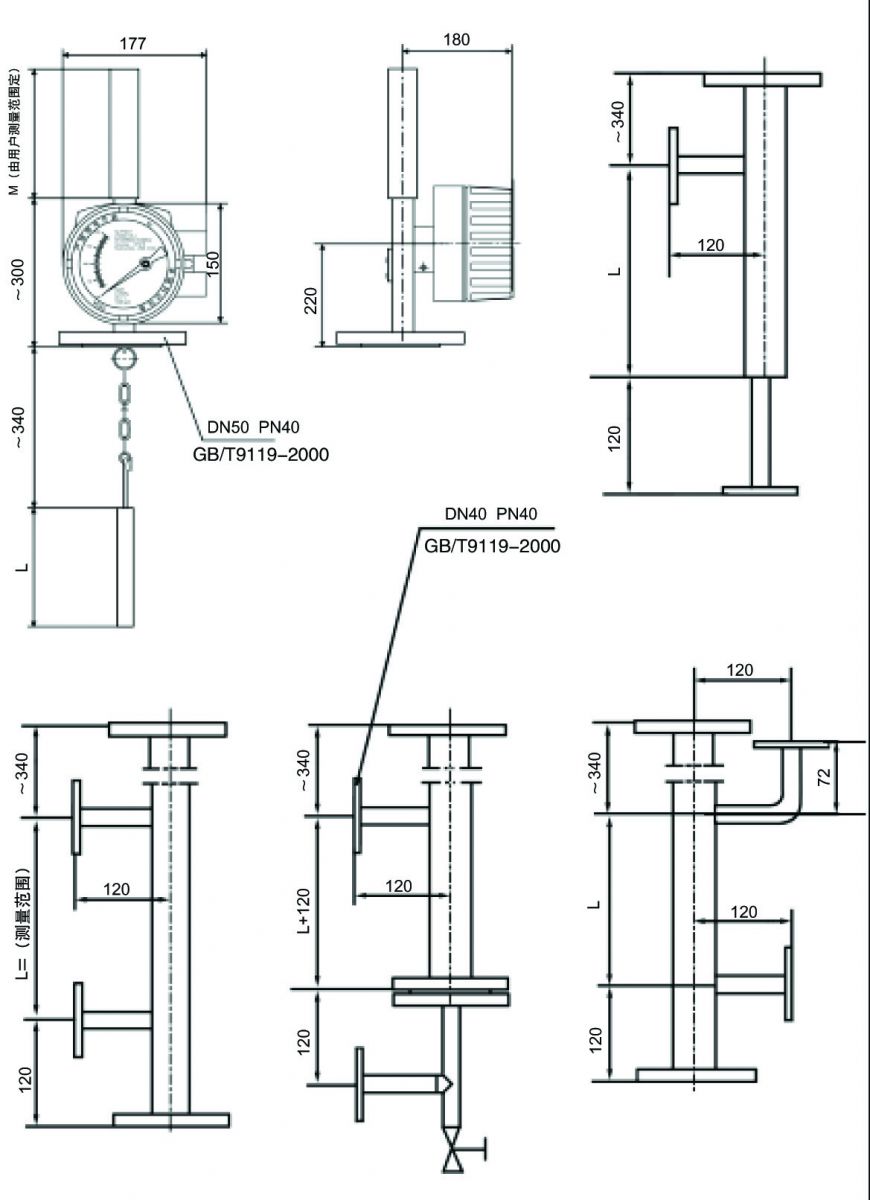

四、结构尺寸

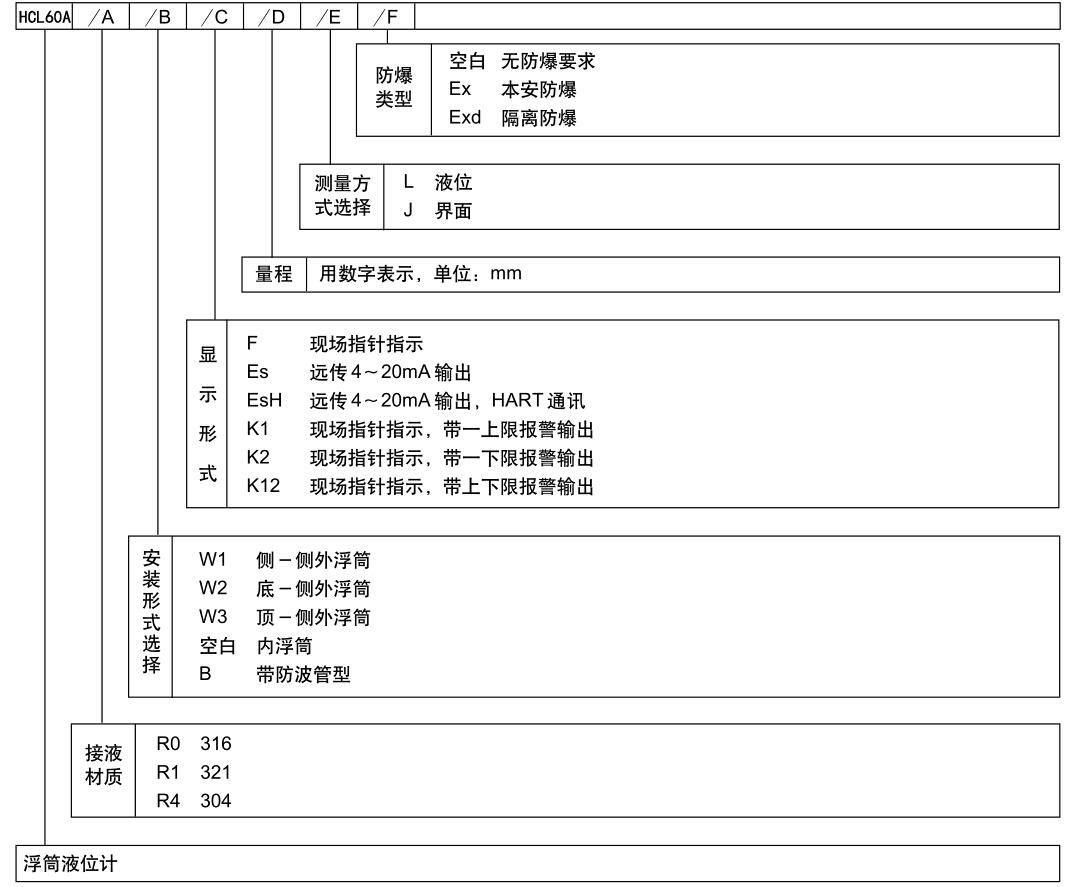

五、选型指南

订货须知
A.若现场液位有波动,建议在订货时,附件中注明选防波管型;
B.连接法兰如果不注明则视为标准型GB/T 9119-2000;
C.只需注明外浮筒引液管道的口径,因为内浮筒型固定为DN50,如果不注明则视为标准型(DN50和DN40);
D.如果是测量界面则应在选择规格书中分别填写两种介质的密度;
E.WE77/Ex晶体管继电器需要单独订货。
