磁翻板液位计/磁浮子液位计

方案概述

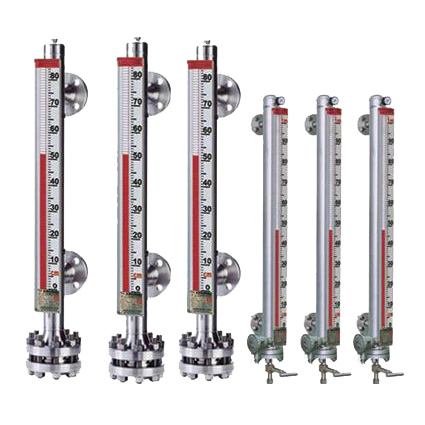

HCL70系列磁翻板液位计/磁浮子液位计引进吸收国内外同类产品,并加以提高与研制而生产的产品。该系列液位计可适用于各种塔、罐、槽、球形容器及锅炉等设备的介质液位检测。产品可以做到高密封、防泄漏,由于液体介质与指示器完全隔离,测量液位非常安全、可靠、耐用。

详情

1、产品简介

HCL70系列磁翻板液位计/磁浮子液位计适用于石油、化工、冶金、电力、食品、酿酒、医药、环保等行业,用以测量有压容器或开口容器内液体的液位,液位计可现场直接指示液位,亦可附加液位极限报警器和远传,实现远距离液位报警和监控,具有以下特点:

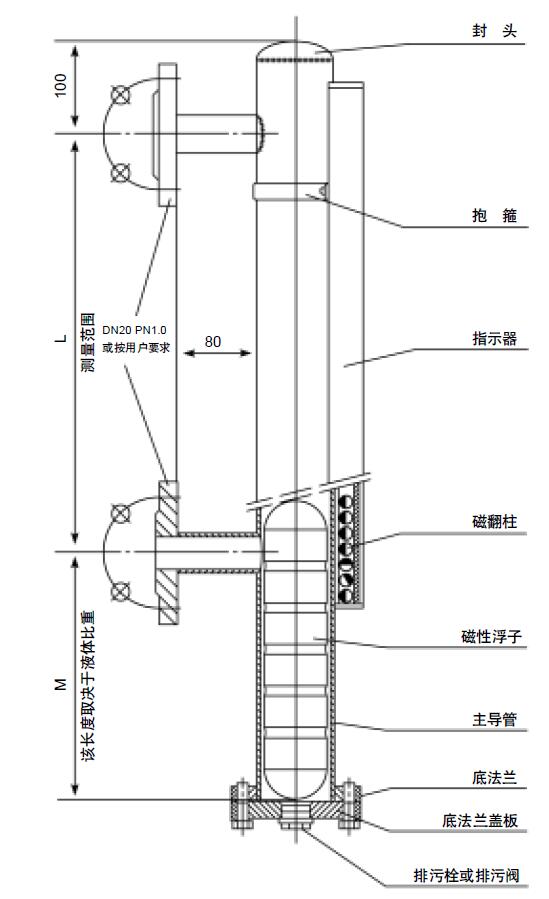

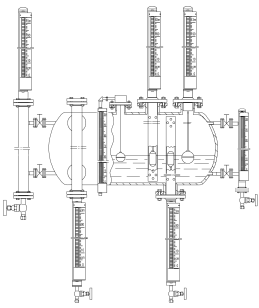

从安装结构方面:侧侧安装、顶侧安装、顶侧安装、侧底安装、顶底安装;

测量范围(≥6000mm)可采用法兰进行连接加长。

不同工况下使用,分普通型、高温度型、高粘度型,腐蚀型;高温度型采用耐温型磁性材料,适应最高温度可达500℃;高粘稠型采用粗管径,细浮子方式,同时对管径可进行电伴热、蒸汽伴热和加装保温层;腐蚀型采用腔体内部全塑,采用PVC、PP或PTFE制品。

可进行密度差≥100Kg/m3的两种液体介质之间的界面测量。

指示部分和测量部分密封隔离,使用于恶劣的工艺条件,且具有较高的耐压能力(最高耐压可达32 MPa)。

可加装远传信号和进行标准4~20mA或开关信号远传。



2、产品特色

腔体

◆HG/T 21584-95标准设计、制造。

◆严格的焊接、检测工艺,保证严酷环境下稳定运行。

◆标准配置的浮子止动弹簧,突然进料或放空时避免损伤浮子。

◆304/304L、316/316L、321、347、Ti、304+PTFE、PP多种材质可选。

指示器

◆304不锈钢框架和标尺,坚固耐用、防腐蚀。

◆指示器真空密封工艺,与外界隔离。

◆磁翻片互锁设计,避免乱翻。

◆指示清晰,防凝露、氧化、汽蚀、腐蚀和粉尘等。

浮球

◆ 磁浮子采用360°环磁设计,可保证在某一磁钢失效情况下,仪表仍可正常运行,可靠性更高。

◆特殊结构设计、自动焊接工艺精密制造。

◆316L、304+PTFE、PP、纯钛、航空钛等多种材质可选。

◆温度范围:-195℃~470℃

◆压力范围:真空~25MPa

◆ 单独的浮子设计,每个浮子都是根据现场工况量身定做的,独特的合金材料应用保证了高温、高压、低温环境下的长期使用。


3、技术参数

测量范围:200 ~ 6000mm,对超过6000mm 的或运输条件不允许超过长度的液位计可采用分段制造

精 确 度:±10mm

介质密度:0.4 ~ 2.0g/cm3

介质密度差:≥ 0.15g/cm3( 测量界位)

工作温度:-80 ~ 400℃

工作压力:-0.1 ~ 16MPa

环境振动:频率≤ 25Hz 振幅≤ 0.5mm

跟随速度:≤ 0.08m/s

介质粘度:≤ 0.4Pa·S

过程连接:法兰通径为D N20 ~ D N200,法兰标准采用HG/T 21584-95标准设计、制造其它法兰标准(如GB、JB/T、HGJ、ANSI、DIN 等标准)请用户在订货时注明。

主导管材质:1Cr18Ni9Ti;304SS;316SS;316L;PP;PTFE

浮子材质:1Cr18Ni9Ti;304SS;316L;钛;PP;PTFE

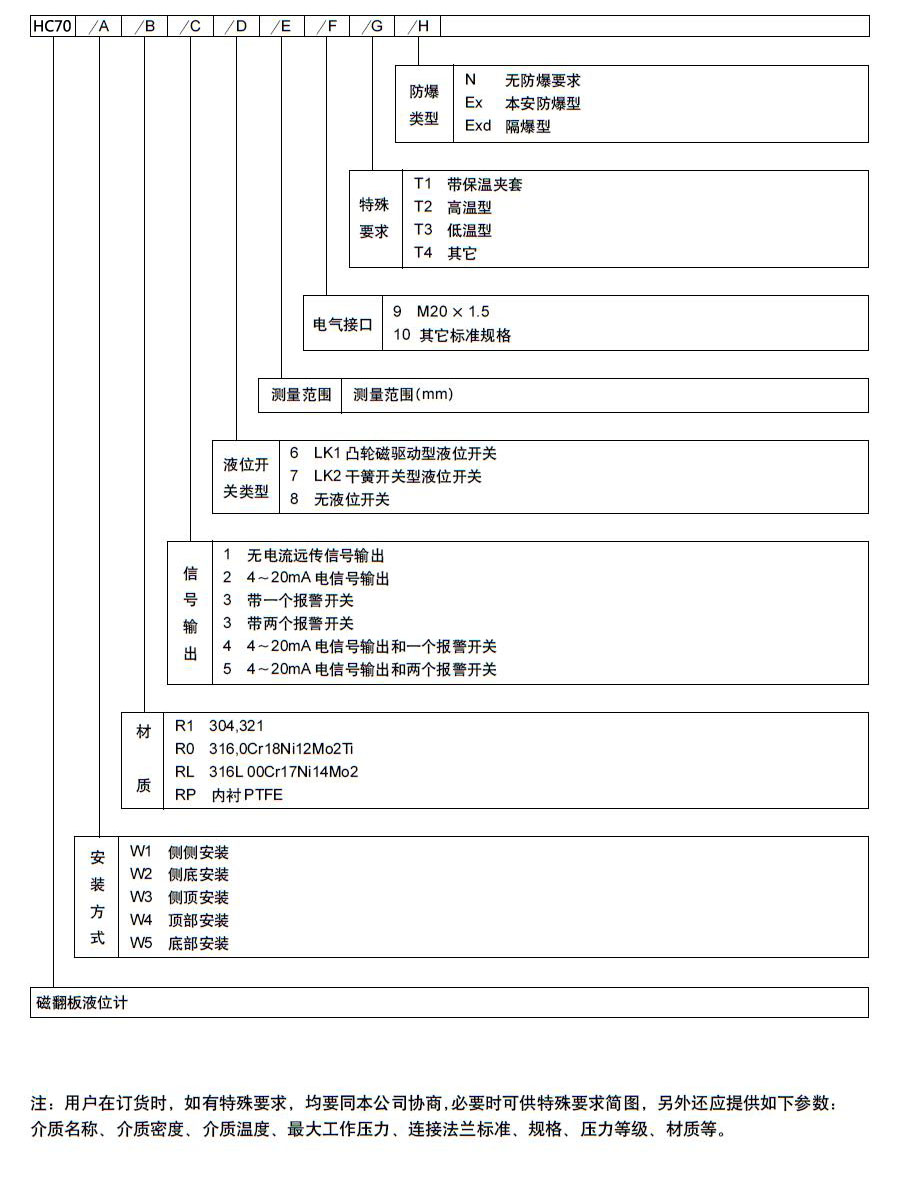

4、选型说明
