ZYHC-400吹气式液位计说明书下载

吹气式液位计经典工况：高温熔盐液位、液硫池液位、高温浓硫酸液位、液尿液位、三聚氰胺液位、聚醚聚酯液位、顺酐液位、地槽液位、垃圾液液位、染料液位、船仓水位等。 是放射性料位计（核料位计）优良的替代产品！

吹气式液位测量的原理为：在敞口容器中插人一根吹气管，作为气源的空气或者惰性气体（如氮气）经过滤器过滤，可调减压器（其作用是将供气压力减至某一恒定值，恒定压力的大小根据被测液位高度而定）减压，保证吹气入口压力恒定。洁净的空气再经浮子流量计和恒流阀和吹气管路吹入被测液体中，吹气流量由浮子流量计指示，流量大小由浮子流量计上的流量调节阀设定，恒定流量的气体从插入液体的吹气管下端口逸出，鼓泡并通过液体排入大气。当吹气管下端有微量气泡（约为150个/min）排出时（因气泡微量且气体流速较低，可忽略空气在吹气管中的沿程损失，这样吹气管内的气压几乎与液位静压相等），因此由差压变送器指示的压力值即可反映出液位高度。

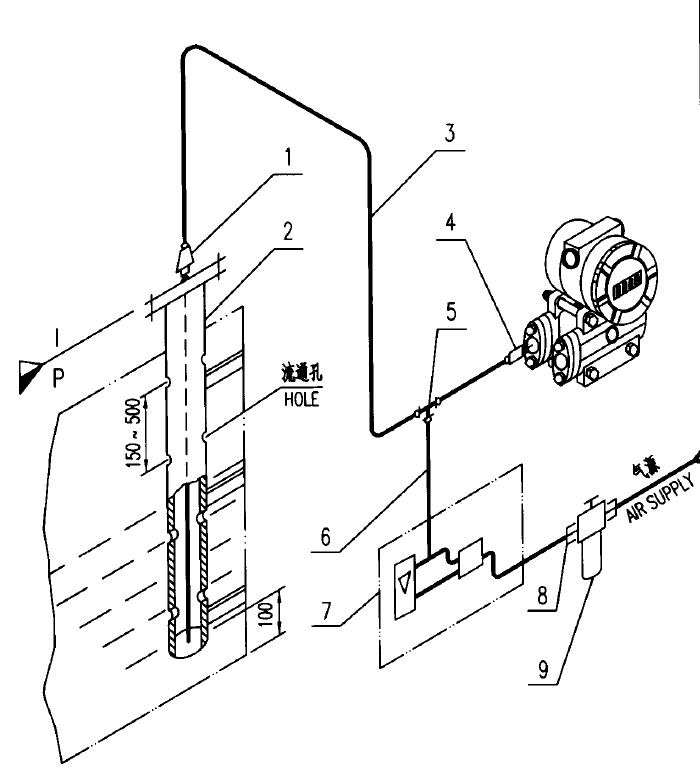

图  1

图中：

2、防波管（如果现场介质压力波动不大，可以不用加防波管）。

3、吹气管路

4、差压变送器

7、吹气装置（包括浮子流量计和压力调节器）

9、过滤减压器

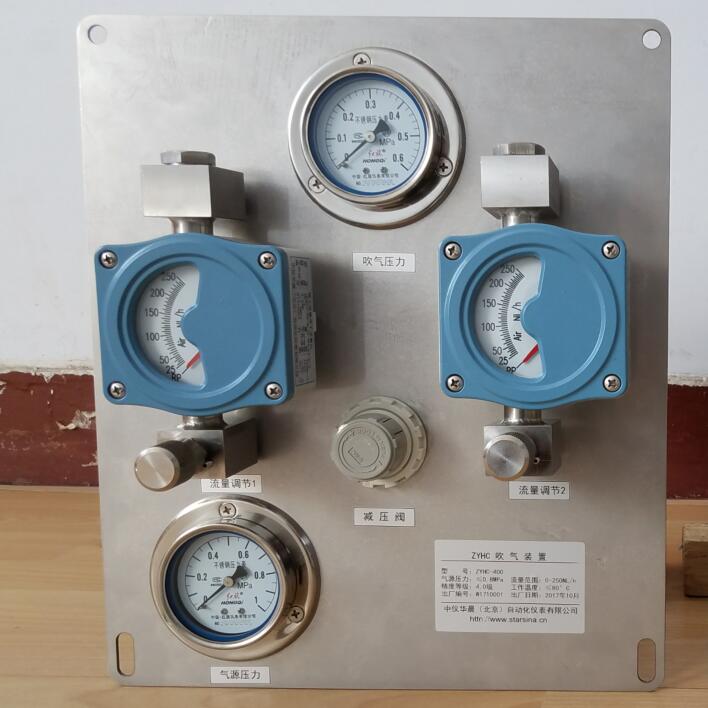

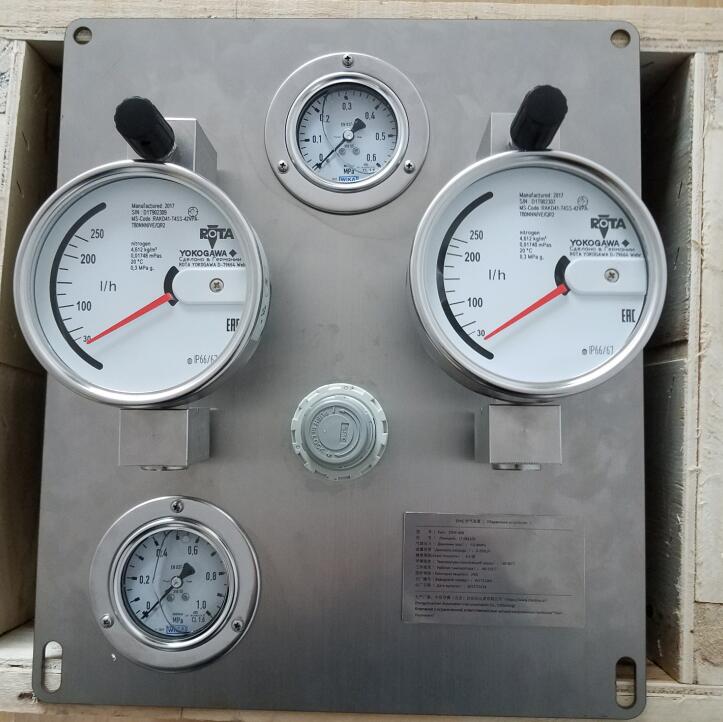

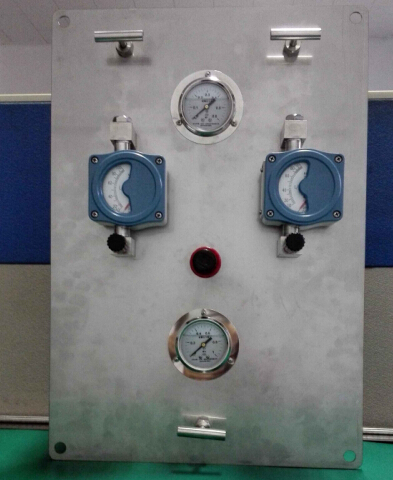

吹气式液位计在介质密度变化较大工况下应用：

吹气式液位计在用于介质密度变化的工况时建议选用双路吹扫，双吹气管液位控制系统在检测液位时，涉及吹气管双管插入的高差和吹气管的阻力，与所测液体的密度无关：

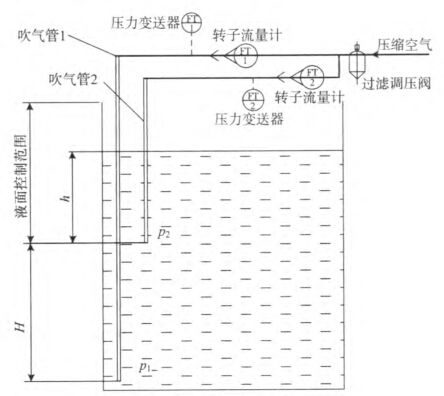

              图2

如图2所示，吹气管2插入到需控制的液面范围，吹气管l的插入深度比吹气管2大H，则有：

P2=ρgh；                                                        (1)

P1=ρg(H+h)。                                                 (2)

设P1-P2=△p为两吹气管末端的压差，则

△P=ρgH，△P/H=ρg。                                       (3)

将式(3)代入式(1)，得：

h=HP2/△P                                                       (4)

由式(4)可以看出，双吹气管液位控制系统在检测液位时，涉及吹气管双管插入的高差和吹气管的阻力，与所测液体的密度无关，因此双吹气管液位控制系统适用于检测过程中密度发生波动的液体。

 吹气式液位计工作时，吹气流量应根据现场条件设定。一般以在最高液位时仍有微量气泡逸出为宜。流量过大，流经吹气管的压降增大，会引起较大测量的误差；流量过小，将使液位测量响应滞后。

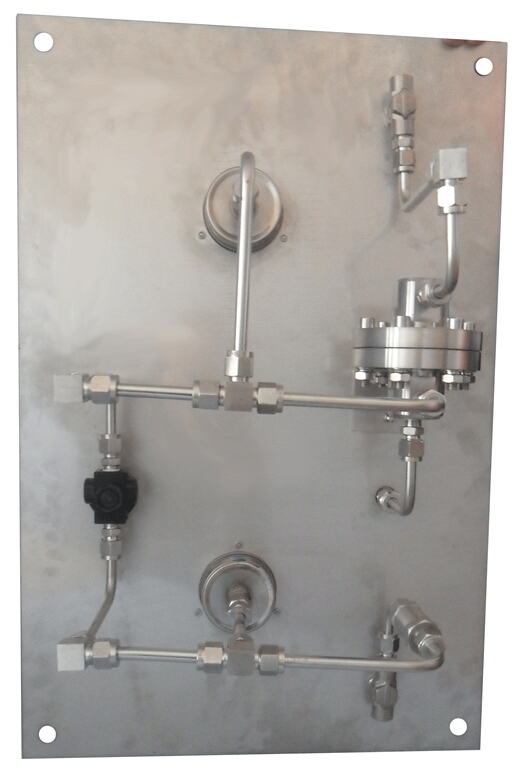

    选型指导

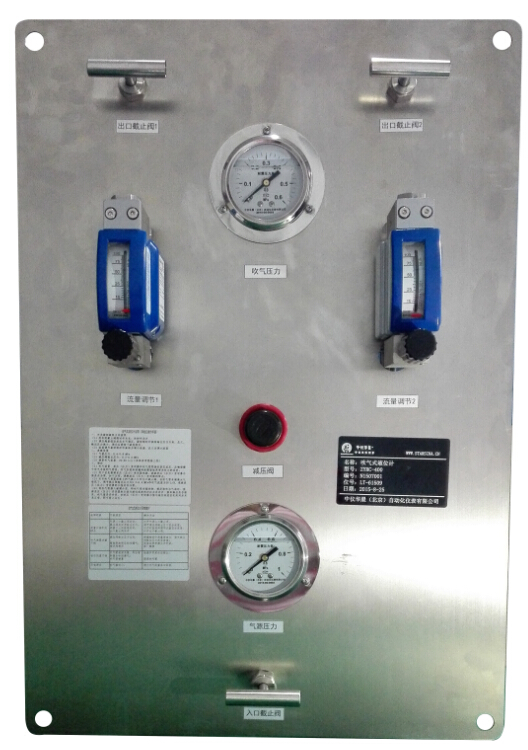

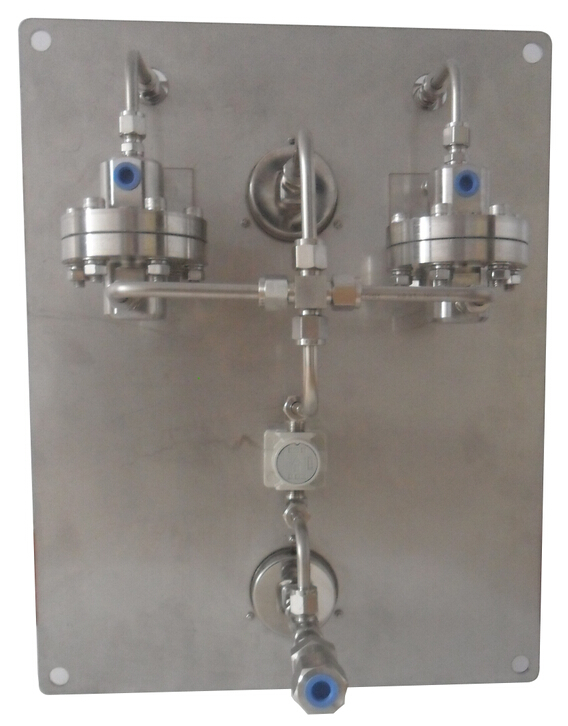

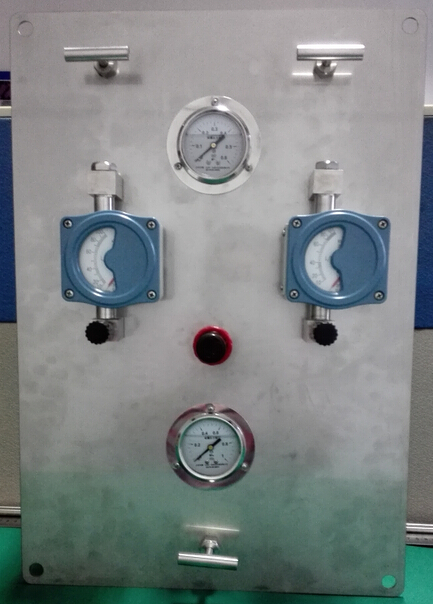

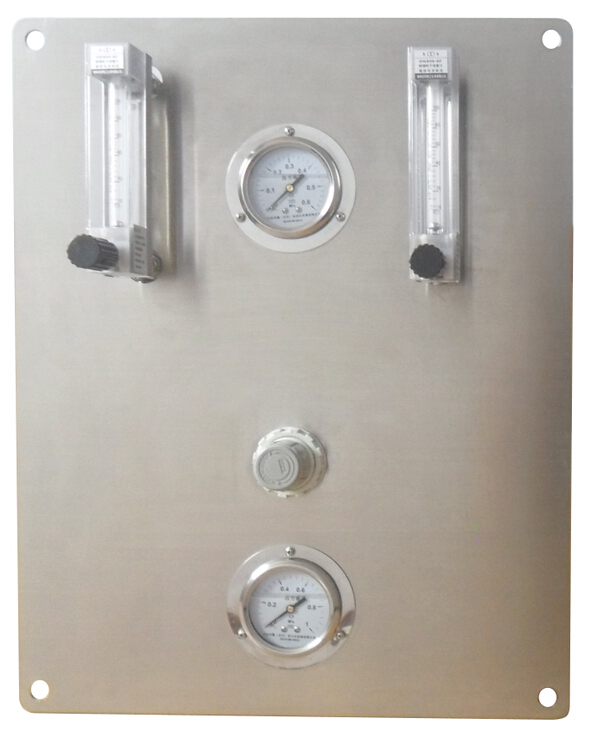

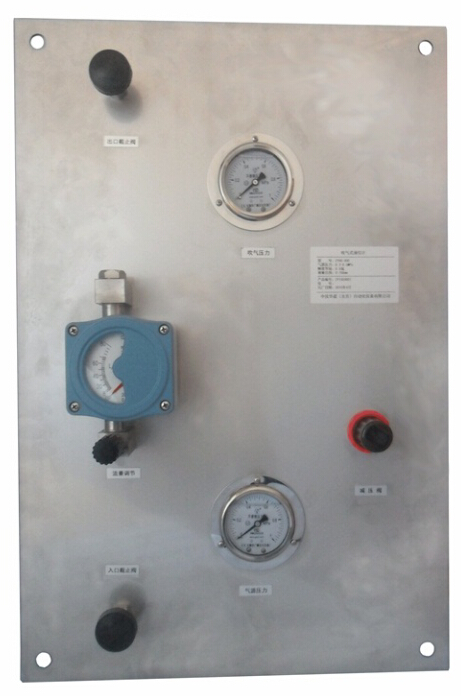

选型举例：ZYHC-400/P2/RR/T0/Y/8-3000/L/2/50kpa

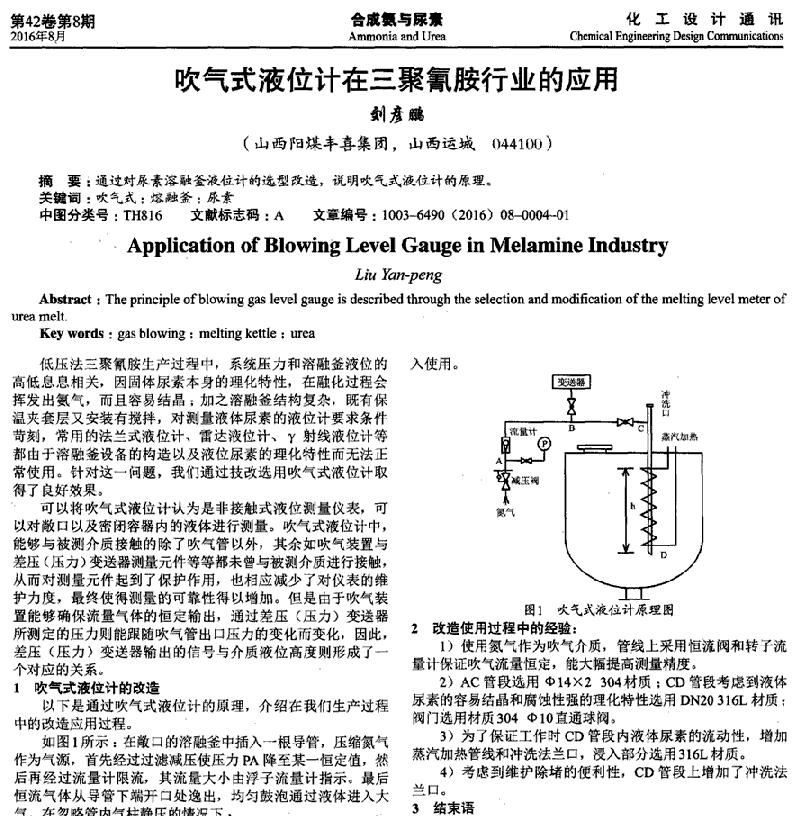

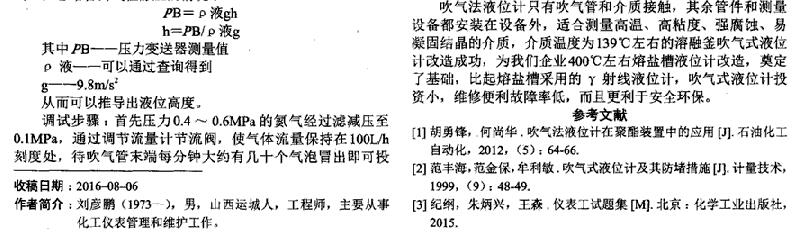

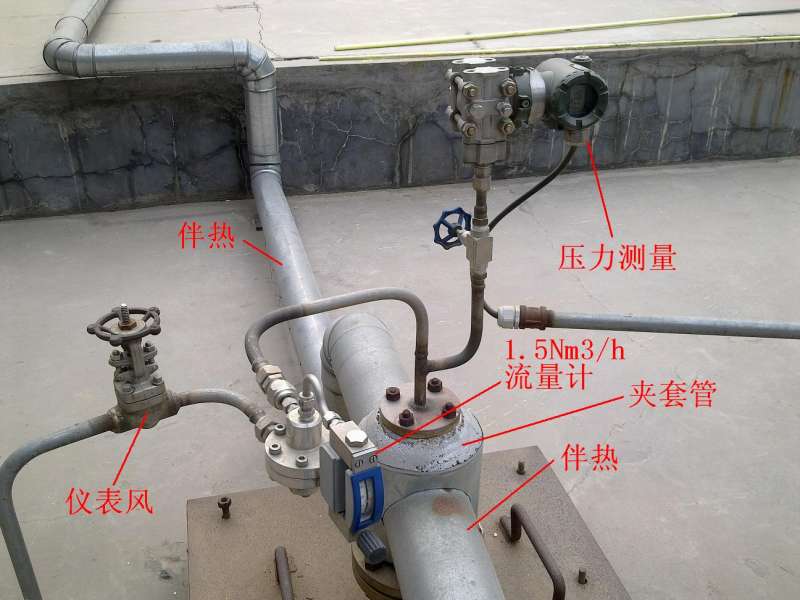

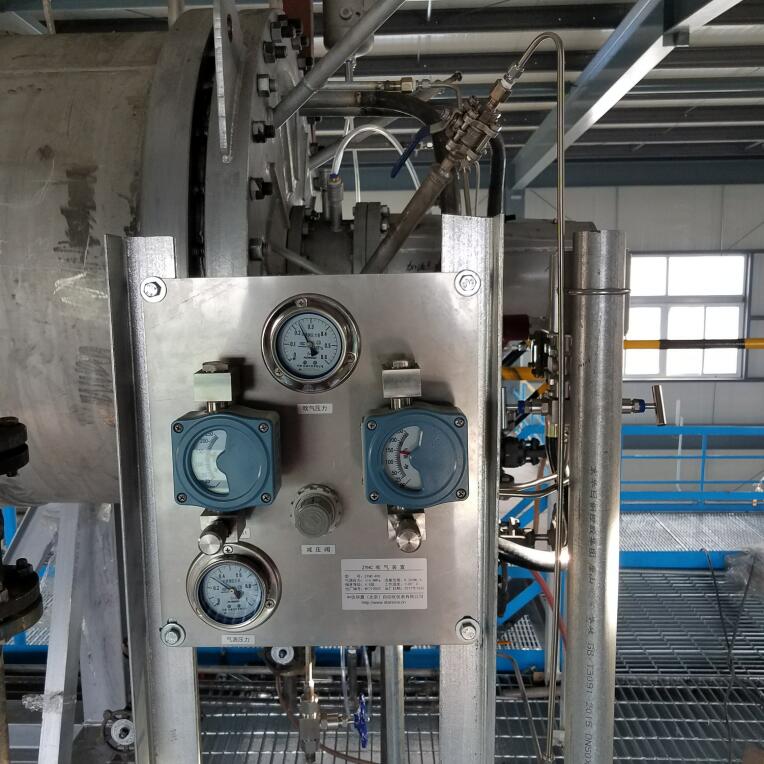

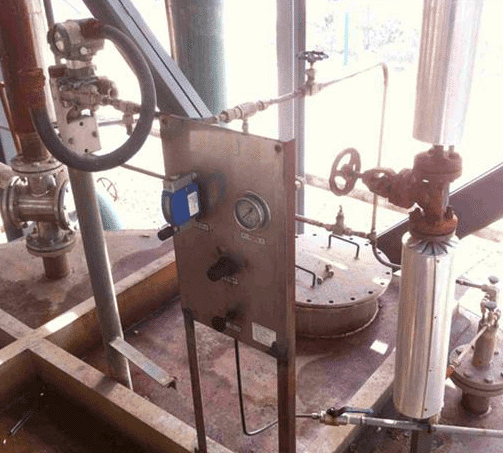

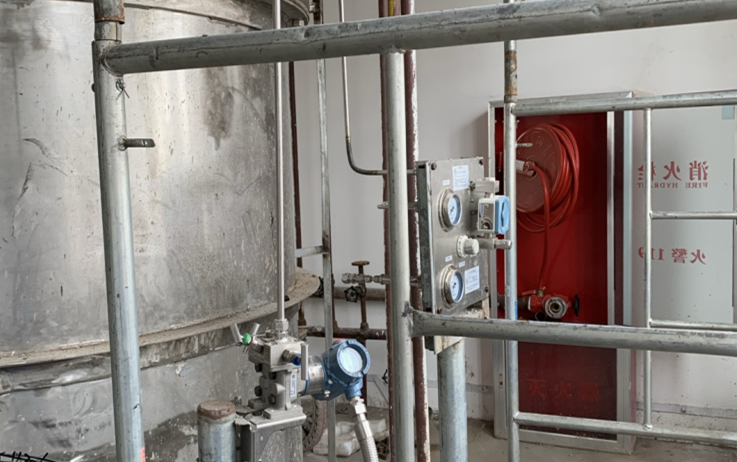

厂家推荐（吹气式液位计在三聚氰胺行业的应用）

备注：以上信息仅供参考，详询我司工作人员。
