■ 应用

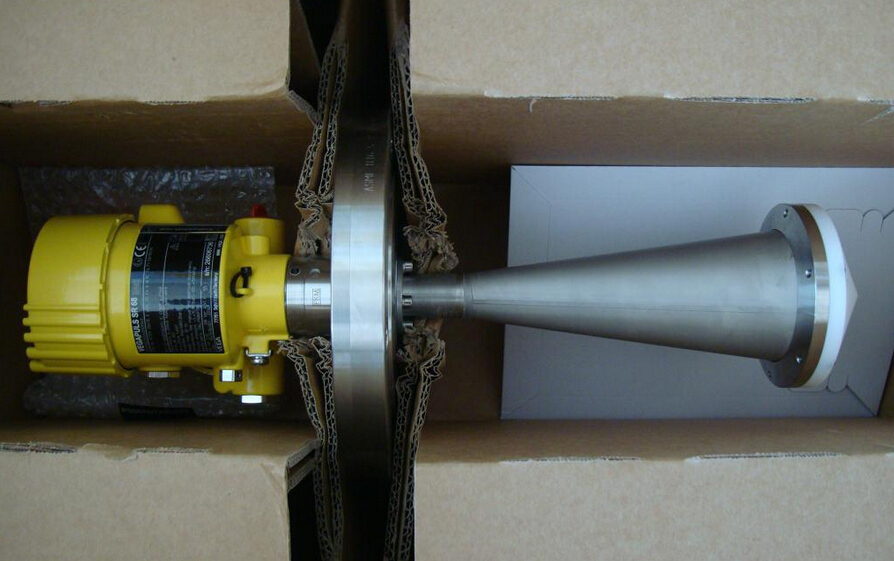

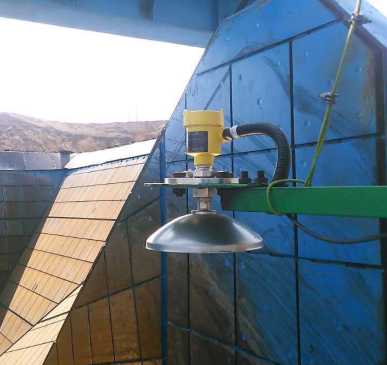

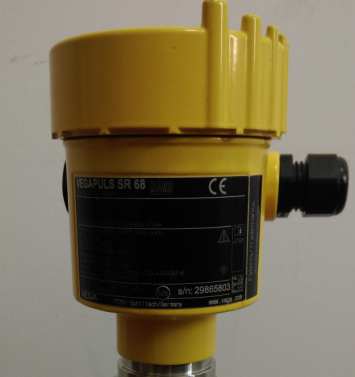

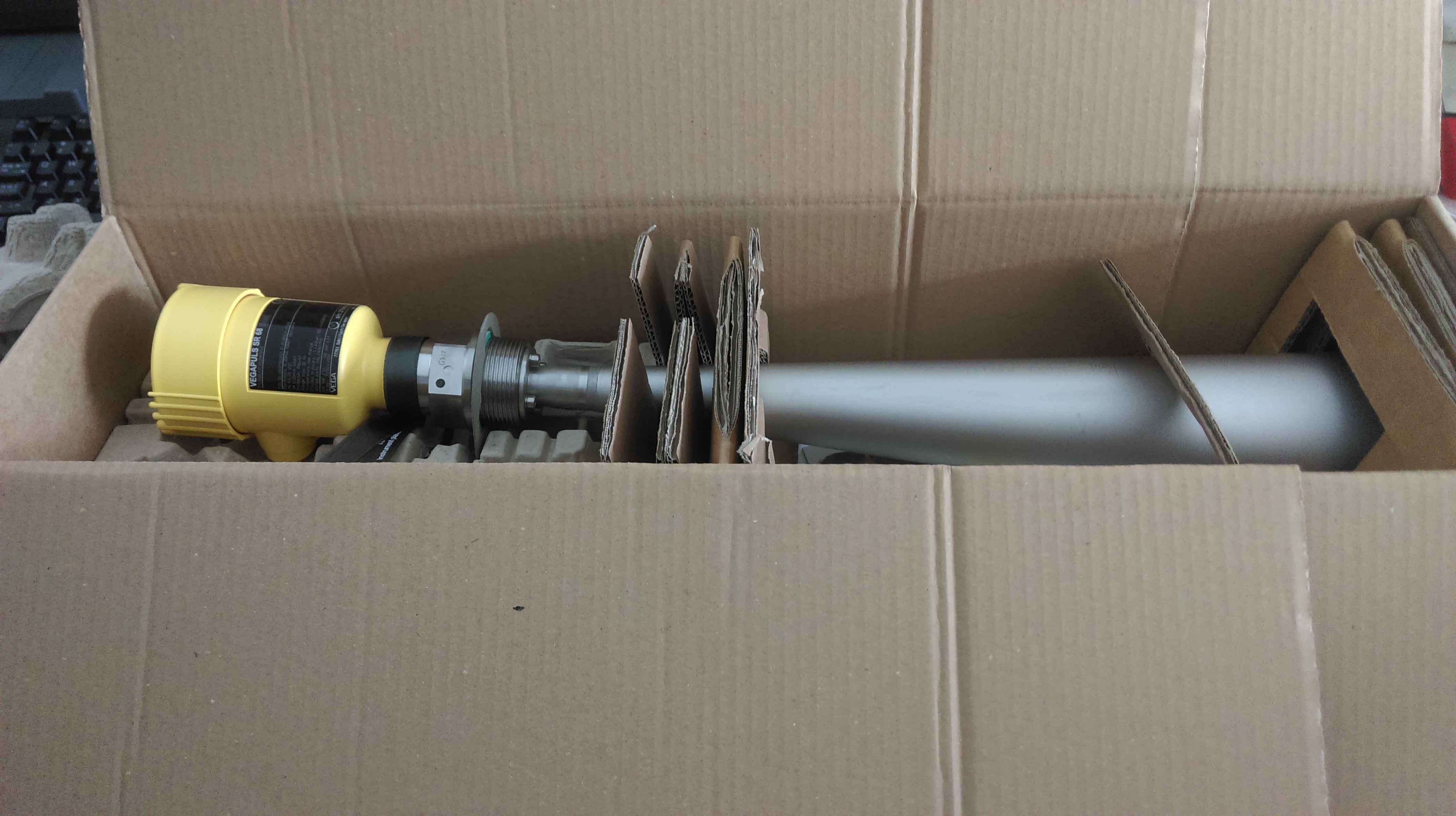

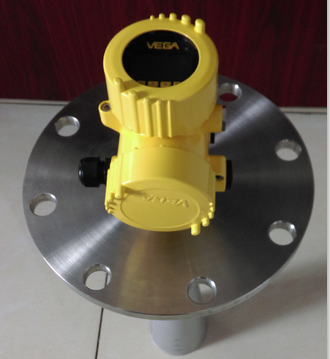

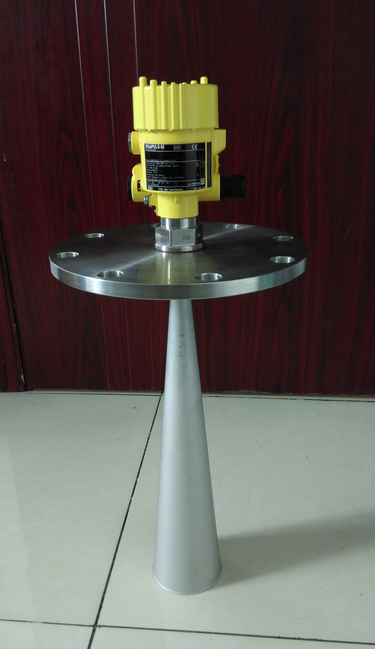

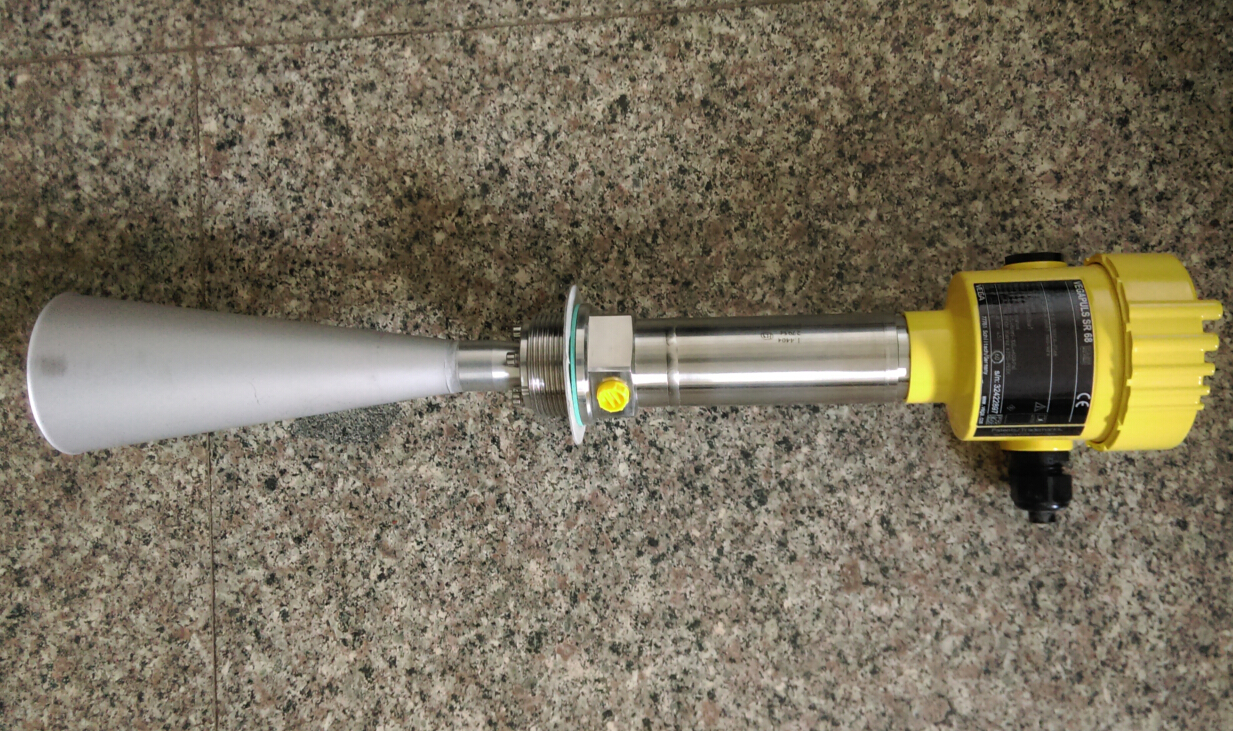

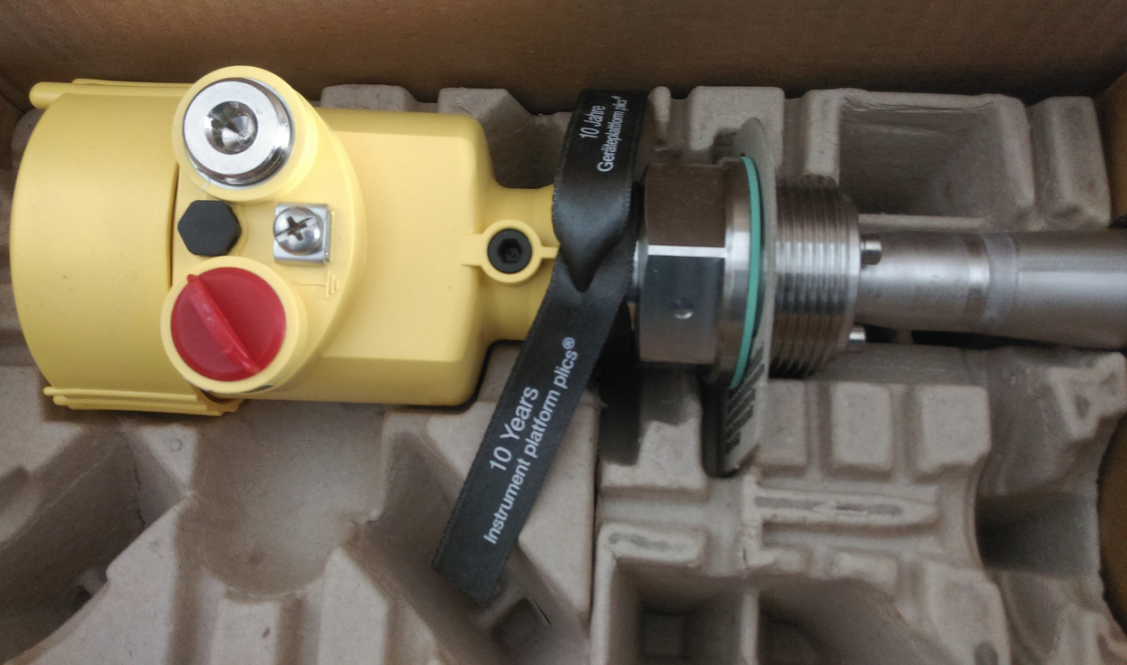

VEGAPULS SR 68用于各种条件下固体散料物位的连续测量。它特别适合用于较大的料仓和容器。安装简单灵活，经济实用，免维护。即使在蒸气，粉尘和噪音的条件下，也可以准确测量。
■ 主要性能参数
| 适用范围 | 固体散料 |
| 测量距离 | 30米 |
| 测量精度 | ±2毫米 |
| 工作环境温度 | -40～+250°C |
| 工作环境压力 |
-1～+100bar (-100～+10000 kPa) |
| 安全认证： | |||||||||||
|
XX
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
无防爆要求 | |
|
CX
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
ATEX II 1G, 1/2G, 2G Ex ia IIC T5 | |
|
CK
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
ATEX II 1, 1/2, 2G Ex ia IIC + II 1, 1/2, 2D Ex t IIIC | |
|
CI
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
IEC Ex ia IIC T6 Ga, Ga/Gb, Gb | |
|
DX
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
ATEX II 1/2G, 2G Ex d ia IIC T5/T6 | |
|
DI
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
IEC Ex d ia IIC T6 | |
| CK |
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
IEC Ex ia IIC Ga,Ga/Gb,Gb+Ex t IIIC T…Da,Da/Db,Db | |
| DK |
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
IEC Ex d IIC Ga/Gb,Gb+Ex t IIIC T…Da,Da/Db,Db | |
| RX |
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
ATEX II 1D ,1/2D,2D Ex t IIIC T…Da,Da/Db,Db | |
| RX |
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
IEC Ex t IIIC T…Da,Da/Db,Db | |
| TX |
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
ATEX I M2 Ex ia I Mb | |
|
│
|
版本/材料： | ||||||||||
|
│
|
B
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
喇叭天线 ø40 mm / 316L | |
|
│
|
C
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
喇叭天线 ø48 mm / 316L | |
|
│
|
D
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
喇叭天线 ø75 mm / 316L | |
|
│
|
E
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
喇叭天线 ø95 mm / 316L | |
|
│
|
│
|
安装连接/材料： | |||||||||
|
│
|
│
|
GD
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
螺纹 G1½A (DIN 3852-A) PN40 / 316L | |
|
│
|
│
|
ND
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
螺纹 1½NPT (ASME B1.20.1) PN40 / 316L | |
|
│
|
│
|
GB |
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
螺纹 G1½ (DIN 3852-A) PN100 / 316L | |
|
│
|
│
|
NB
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
螺纹 1½NPT (ASME B1.20.1) PN100 / 316L | |
|
│
|
│
|
1F
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
万向节法兰 2" 150lb / 316L | |
|
│
|
│
|
1G
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
万向节法兰 3" 150lb / 316L | |
|
│
|
│
|
1H
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
万向节法兰 4" 150lb / 316L | |
|
│
|
│
|
1O
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
万向节法兰 DN50 / 316L | |
|
│
|
│
|
1P
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
万向节法兰 DN80 / 316L | |
|
│
|
│
|
1Q
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
万向节法兰 DN100 PN16 / 316L | |
|
│
|
│
|
FC
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
法兰 DN50PN40 Form C, DIN2501 / 316L | |
|
│
|
│
|
FD
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
法兰 DN80PN40 Form C, DIN2501 / 316L | |
|
│
|
│
|
FE
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
法兰 DN100PN16 Form C, DIN2501 / 316L | |
|
│
|
│
|
AE
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
法兰 2" 150lb RF, ANSI B16.5 / 316L | |
|
│
|
│
|
AI
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
法兰 3" 150lb RF, ANSI B16.5 / 316L | |
|
│
|
│
|
AK
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
法兰 4" 150lb RF, ANSI B16.5 / 316L | |
|
│
|
│
|
│
|
密封/工作温度： | ||||||||
|
│
|
│
|
│
|
2
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
FKM (SHS FPM 70C3 GLT) 和PTFE / -40～130°C | |
|
│
|
│
|
│
|
3
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
FFKM(Kalrez 6375)和PTFE/ -20～130°C | |
|
│
|
│
|
│
|
F
|
┄
|
┄
|
┄
|
┄
|
┄
|
┄
|
FFKM(Kalrez 6375)和PEEK / -20～250°C | |
|
│
|
│
|
│
|
│
|
输出接口： | |||||||
|
│
|
│
|
│
|
│
|
H
|
┄
|
┄
|
┄
|
┄
|
┄
|
二线制4～20mA/HART® | |
|
│
|
│
|
│
|
│
|
1 |
┄
|
┄
|
┄
|
┄
|
┄
|
二线制4～20mA/HART®和PLICSMOBILE | |
|
│
|
│
|
│
|
│
|
B
|
┄
|
┄
|
┄
|
┄
|
┄
|
四线制4...20mA/HART®; 90...253V AC; 50/60Hz | |
|
│
|
│
|
│
|
│
|
I |
┄
|
┄
|
┄
|
┄
|
┄
|
四线制4...20mA/HART®; 9.6...48V DC; 20...42V AC | |
|
│
|
│
|
│
|
│
|
P
|
┄
|
┄
|
┄
|
┄
|
┄
|
Profibus PA | |
|
│
|
│
|
│
|
│
|
F
|
┄
|
┄
|
┄
|
┄
|
┄
|
Foundation Fieldbus | |
|
│
|
│
|
│
|
│
|
│
|
外壳/防护等级： | ||||||
|
│
|
│
|
│
|
│
|
│
|
K
|
┄
|
┄
|
┄
|
┄
|
塑料外壳 / IP 66/IP 67 | |
|
│
|
│
|
│
|
│
|
│
|
A
|
┄
|
┄
|
┄
|
┄
|
铝外壳 / IP66/IP68 (0.2 bar) | |
|
│
|
│
|
│
|
│
|
│
|
D
|
┄
|
┄
|
┄
|
┄
|
铝壳双室 / IP66/IP68 (0.2 bar) | |
|
│
|
│
|
│
|
│
|
│
|
8
|
┄
|
┄
|
┄
|
┄
|
电解抛光不锈钢 316L / IP66/IP68 (0.2 bar) | |
|
│
|
│
|
│
|
│
|
│
|
W |
┄
|
┄
|
┄
|
┄
|
不锈钢双室 / IP66/IP68 (0.2 bar) | |
|
│
|
│
|
│
|
│
|
│
|
R |
┄
|
┄
|
┄
|
┄
|
塑料外壳双室 / IP66/IP67 | |
|
│
|
│
|
│
|
│
|
│
|
│
|
连接电缆/电缆密封盖/连接插头： | |||||
|
│
|
│
|
│
|
│
|
│
|
│
|
M
|
┄
|
┄
|
┄
|
M20x1.5 / 有 / 无 | |
|
│
|
│
|
│
|
│
|
│
|
│
|
N
|
┄
|
┄
|
┄
|
½NPT / 无/ 无 | |
|
│
|
│
|
│
|
│
|
│
|
│
|
│
|
显示调试模块 (PLICSCOM) ： | ||||
|
│
|
│
|
│
|
│
|
│
|
│
|
│
|
X
|
┄
|
┄
|
无 / 无 | |
|
│
|
│
|
│
|
│
|
│
|
│
|
│
|
A
|
┄
|
┄
|
安装 / 无 | |
|
│
|
│
|
│
|
│
|
│
|
│
|
│
|
│
|
附加设备： | |||
|
│
|
│
|
│
|
│
|
│
|
│
|
│
|
│
|
X
|
┄
|
无 | |
|
│
|
│
|
│
|
│
|
│
|
│
|
│
|
│
|
K
|
┄
|
带吹扫接口（普通） | |
|
│
|
│
|
│
|
│
|
│
|
│
|
│
|
│
|
V |
┄
|
带吹扫接口以及单向阀 | |
|
↓
|
↓
|
↓
|
↓
|
↓
|
↓
|
↓
|
↓
|
↓
|
|||
|
PSSR68.
|
##
|
#
|
##
|
#
|
#
|
#
|
#
|
#
|
#
|
：选定型号 |
