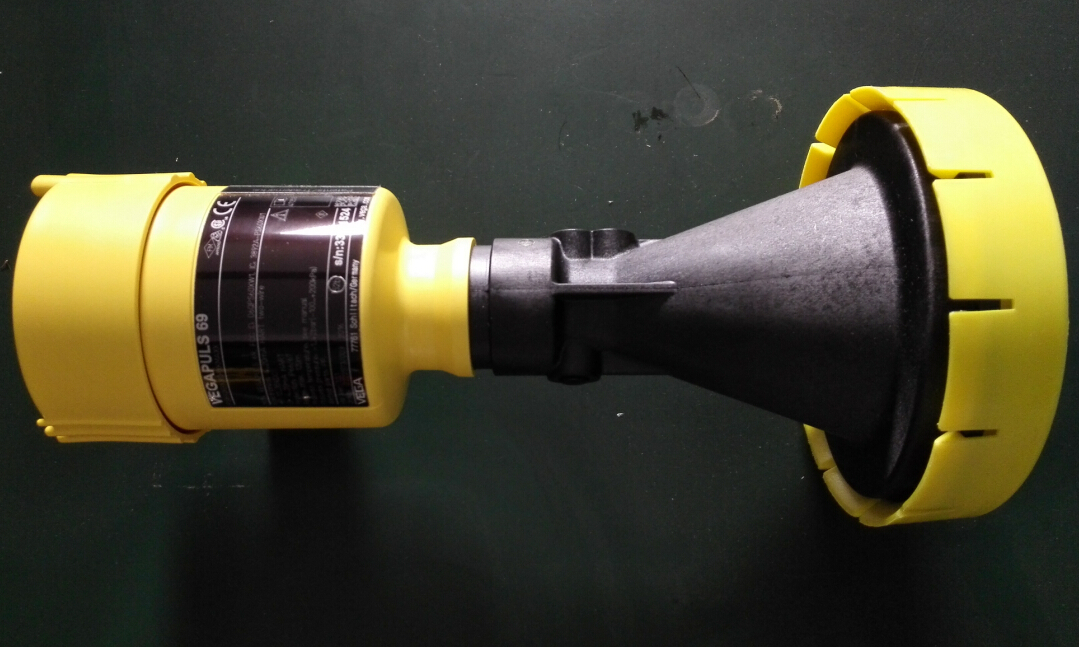

VEGAPULS 69的测量原理

本仪表通过其透镜状的天线发射一个连续的雷达信号。该信号的频率会像锯齿那样发生变化。发射的信号被介质反射，并被天线作为回波接收。

接收的信号的频率始终偏离当前的发射频率。频率之差通过在传感器电子技术领域应用的算法来计算。它与容器中的物位成正比。

VEGAPULS 69 用W 频带范围内的很小的发射功率来工作。

为固料进行了优化

因信号的聚焦效果很好，故料仓内置装置或容器壁上的黏附物对测量没有影响。一个能满足固料测量要求和高度灵敏的电子部件可确保可靠地测量直至120 m 高的不同产品的物位。该测量方法不会受到因气动式充填和温度的波动而产生的大量的粉尘、充填噪音或气流的影响。其应用领域从食品工业和塑料加工工业再到炼钢和矿物加工。

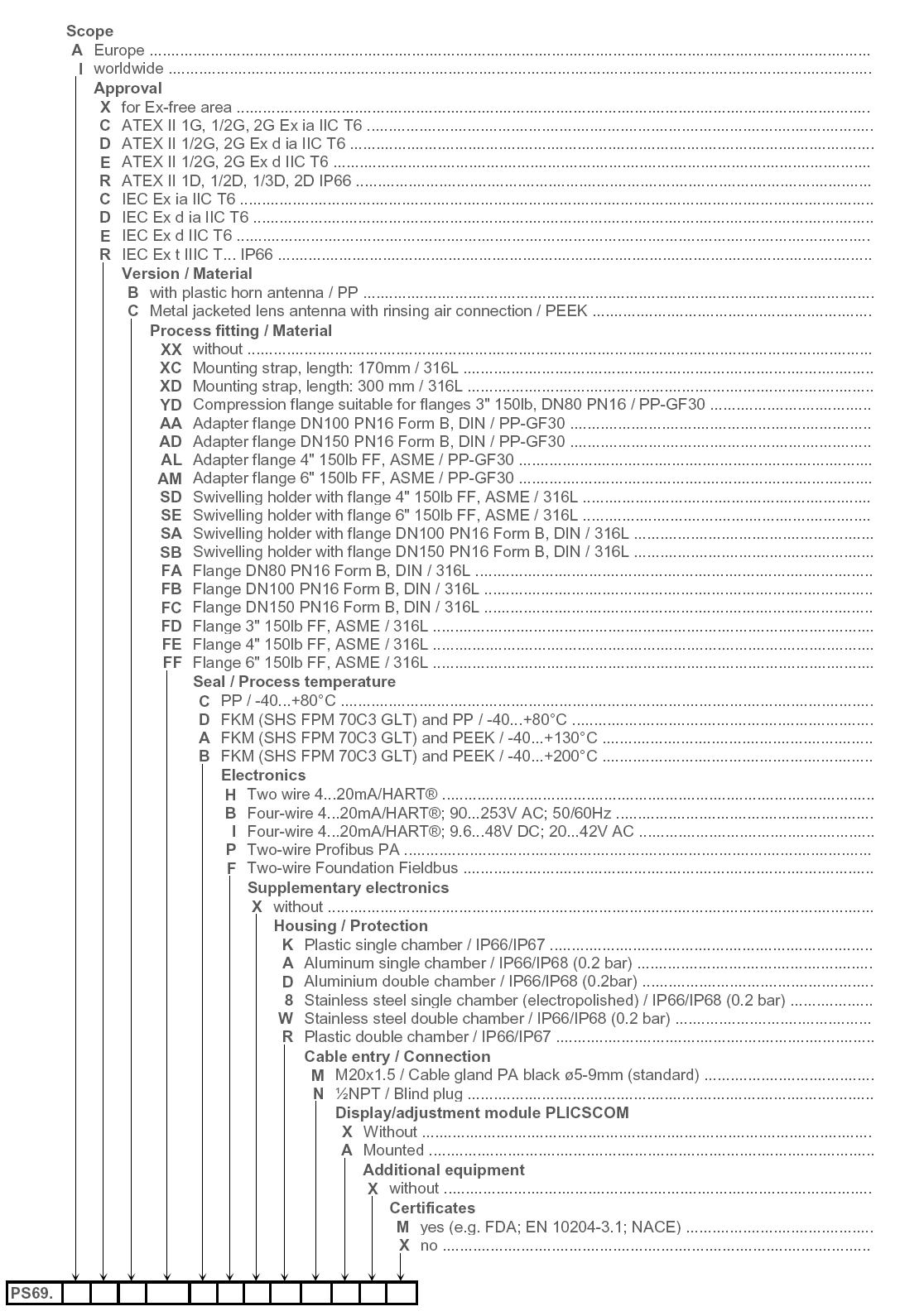

选型指导：

VEGAPULS 69雷达料位计在超低反射工况下的应用，例如：塑料颗粒、大豆、谷物、干燥的木屑、飞灰等

VEGAPULS 69雷达料位计具有很强的聚焦能力，最小发射角为3°，典型工况：细而高的料仓、小型容器等。

高炉雷达探尺在炼铁厂1080m3高炉上的应用 雷达料位计在炼铁厂高炉料罐上成功应用 天线加长型雷达料位计在承德钢铁石灰窑炉上应用 雷达液位计在细高容器上的应用

VEGAPULS 69的测量原理

本仪表通过其透镜状的天线发射一个连续的雷达信号。该信号的频率会像锯齿那样发生变化。发射的信号被介质反射，并被天线作为回波接收。

接收的信号的频率始终偏离当前的发射频率。频率之差通过在传感器电子技术领域应用的算法来计算。它与容器中的物位成正比。

VEGAPULS 69 用W 频带范围内的很小的发射功率来工作。

为固料进行了优化

因信号的聚焦效果很好，故料仓内置装置或容器壁上的黏附物对测量没有影响。一个能满足固料测量要求和高度灵敏的电子部件可确保可靠地测量直至120 m 高的不同产品的物位。该测量方法不会受到因气动式充填和温度的波动而产生的大量的粉尘、充填噪音或气流的影响。其应用领域从食品工业和塑料加工工业再到炼钢和矿物加工。

选型指导：

VEGAPULS 69雷达料位计在超低反射工况下的应用，例如：塑料颗粒、大豆、谷物、干燥的木屑、飞灰等

VEGAPULS 69雷达料位计具有很强的聚焦能力，最小发射角为3°，典型工况：细而高的料仓、小型容器等。

文件名称	大小	类型	操作
VEGAPULS60脉冲雷达液位计选型指导	1020.48 KB	PDF 文件	点击下载
VEGAPULS60脉冲雷达料位计说明书	1.67 MB	PDF 文件	点击下载
VEGAPS67 SR68 68 69雷达料位计选型标准	208.51 KB	PDF 文件	点击下载
