特　　征：

卫生型的天线设计，有效的防挂料、凝露

应　　用：

广泛应用在食品、医药等卫生型行业，如果冻、洗发液、药品等

量　　程：

20m

测量精度：

±3mm

材　　质：

PFA

结　　构：

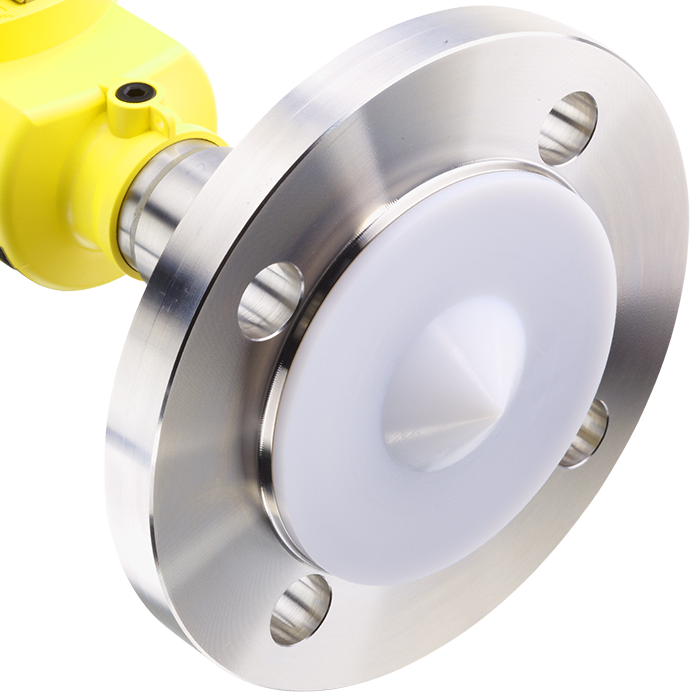

锥面振子，防露、防凝结物

过程温度：

(-40～200)°C

过程压力：

(-0.1～2.5)MPa

连接方式：

螺纹G1½A、法兰

信号输出：

(4～20)mA/HART RS485/MODBUS协议

防护等级：

IP67 IP68

防爆等级：

ExiaIICT6 ExdIICT6

电　　源：

四线制 220VAC 二线制 24VDC

PWRD53/a/b/c/d/e/f/g/h/i

/a

变送器壳体

A1

单腔铝外壳IP67/IP68

A2

双腔铝外壳IP67/IP68

S1

单腔不锈钢外壳IP67/IP68

S2

双腔不锈钢外壳IP67/IP68

/b

天线尺寸/材质

F

锥形天线 ø95 mm / 316L PFA

G

锥形天线 ø123 mm / 316L PFA

T

PTFE密封

/c

过程连接

FD

法兰DN100 PN10 PN16 PN40 Form C, DIN2501 / 316L

FE

法兰DN125 PN10 PN16 PN40 Form C, DIN2501 / 316L

GP

螺纹 G1½ (DIN 3852-A) PN10 PN16 PN40 / 316L

/d

过程温度

T0

FKM 氟橡胶/-30...+120℃

T1

FFKM 全氟化橡胶+高温适配器/-40...+200 ℃

/e

电子信号模块

A

二线制4...20mA/HART®

B

四线制4...20mA/HART®; 9.6...48V DC; 20...42V AC

C

四线制4...20mA/HART®; 90...253V AC; 50/60Hz

R

RS485/MODBUS协议

/f

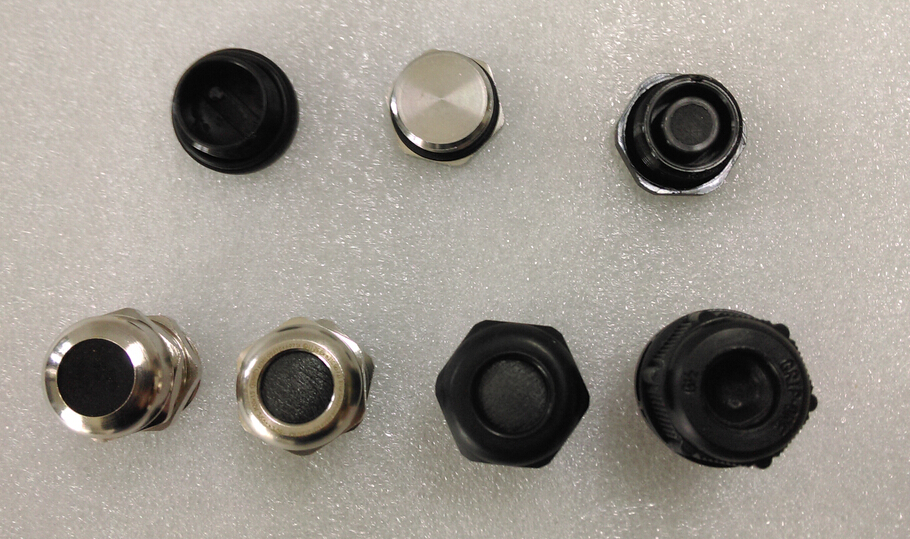

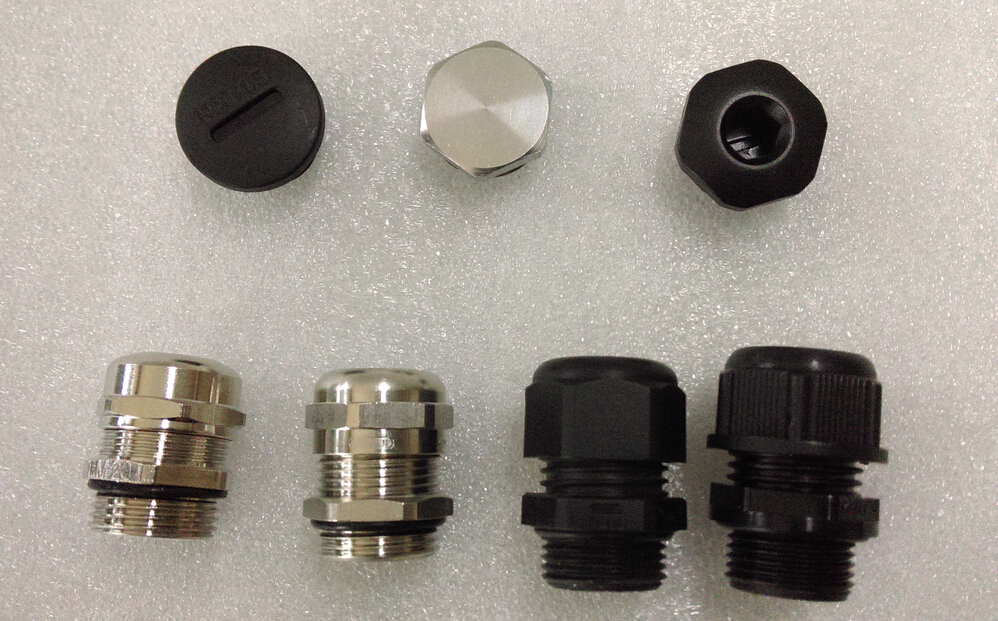

电缆接口

M

M20x1.5

N

1/2NPT

/g

认证

P

标准型

Ex

ExiaIICT6 本质安全型

Exd

ExdIICT6  隔爆型

/h

附加设备

(两个以上的附加设备同时选用时，选型代码中间加“+”)

X

无
