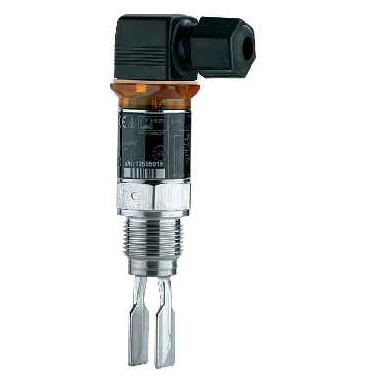

用于测量液体介质。压电驱动是VEGASWING的核心，振动元件（音叉）在压电陶瓷的驱动下，以一定的机械谐振频率振动。接触到介质的时候，音叉的振动频率会下降。一体式的电子部件检测到振动频率的变化，并转换成开关命令。压电陶瓷被机械固定，十分稳定且牢固耐用。音叉的长度最短可达40mm。压力、温度、泡沫和气泡，甚至黏度都不会影响开关精度。由于额定宽度只有DN25，用于管道安装也没有问题。

产品介绍
选型手册
资料下载

■ 优势：

- 几乎不受介质特性的影响。

- 介质温度从-40°C 到150°C。

- 工作环境压力从-100kPa 到6400kPa。

- 安装和维护都非常简便。

■ 应用：

液体介质的限位检测，常用于溢出或空转保护系统。

■ 主要性能参数：

- 安装启动方便，无须专门调试；

- 螺纹固定的压电驱动陶瓷；

- 可靠性非常高；

- 开关点不受介质影响；

- 耐磨损，免维护；

- 属于plics®产品系列。

常见型号：

SG51.XXSGBCPM

									安全认证：
	XX	┄	┄	┄	┄	┄	┄	┄	无防爆要求
	XM	┄	┄	┄	┄	┄	┄	┄	船用许可
	XA	┄	┄	┄	┄	┄	┄	┄	溢出保护（WHG 标准）
	│								版本/工作温度：
	│	S	┄	┄	┄	┄	┄	┄	标准 / -40～100°C
	│	T	┄	┄	┄	┄	┄	┄	加长型 / -40～150°C
	│	H	┄	┄	┄	┄	┄	┄	保洁应用 / -40～150°C
	│	│							安装连接 / 材料：
	│	│	GH	┄	┄	┄	┄	┄	螺纹 G½ (DIN 3852-A) PN64 / 316L
	│	│	NH	┄	┄	┄	┄	┄	螺纹 ½NPT (ASME B1.20.1) PN64 / 316L
	│	│	GB	┄	┄	┄	┄	┄	螺纹 G¾ (DIN 3852-A) PN64 / 316L
	│	│	NB	┄	┄	┄	┄	┄	螺纹 ¾NPT (ASME B1.20.1) PN64 / 316L
	│	│	GA	┄	┄	┄	┄	┄	螺纹 G1 (DIN 3852-A) PN64 / 316L
	│	│	NA	┄	┄	┄	┄	┄	螺纹 1NPT (ASME B1.20.1) PN64 / 316L
	│	│	CL	┄	┄	┄	┄	┄	夹口 1",1½"PN16(ø50.5mm)DIN32676,ISO2852/316L Ra<0.8μm
	│	│	CN	┄	┄	┄	┄	┄	夹口 2" PN16(ø64mm) DIN32676,ISO2852 /316L Ra <0.8μm
	│	│	RL	┄	┄	┄	┄	┄	螺栓 DN25PN40 DIN11851 / 316L Ra<0.8μm
	│	│	RM	┄	┄	┄	┄	┄	螺栓 DN40PN40 DIN11851 / 316L Ra<0.8μm
	│	│	RN	┄	┄	┄	┄	┄	螺栓 DN50PN25 DIN11851 / 316L Ra<0.8μm
	│	│	│						信号输出：
	│	│	│	C	┄	┄	┄	┄	非接触电子开关 20～253VAC/DC
	│	│	│	T	┄	┄	┄	┄	晶体管输出 PNP9, 6～35VDC
	│	│	│	│					外壳：
	│	│	│	│	P	┄	┄	┄	316L
	│	│	│	│	│				电气连接/防护：
	│	│	│	│	│	M	┄	┄	M12x1 / IP67
	│	│	│	│	│	V	┄	┄	根据ISO4400包含插头/IP65
	│	│	│	│	│	Q	┄	┄	根据ISO4400包含插头带快速连接器/IP67
	│	│	│	│	│	│			开关点：
	│	│	│	│	│	│	_	┄	标准
	│	│	│	│	│	│	L	┄	SWING71A的开关点
	↓	↓	↓	↓	↓	↓	↓
SG51.	##	#	##	#	#	#	#		：选定型号
