特　　征：

26G高频雷达，量程更大、超强抗粉尘干扰能力

应　　用：

电力、钢铁、水泥等行业大量程复杂工况物位测量，如电厂的粉煤仓、水泥厂的熟料库、均化库等

量　　程：

70m

测量精度：

±10mm

材　　质：

不锈钢

结　　构：

喇叭天线，8°发射角

过程温度：

(-40～350)°C

过程压力：

(-0.1～2.5)MPa

连接方式：

法兰连接

信号输出：

(4～20)mA/HART RS485/MODBUS协议

防护等级：

IP67 IP68

防爆等级：

ExiaIICT6 ExdIICT6

电　　源：

四线制 220VAC 二线制 24VDC

PWRD58/a/b/c/d/e/f/g/h/i

/a

变送器壳体

A1

单腔铝外壳IP67/IP68

A2

双腔铝外壳IP67/IP68

S1

单腔不锈钢外壳IP67/IP68

S2

双腔不锈钢外壳IP67/IP68

/b

天线尺寸/材质

G

喇叭天线 ø123 mm / 316L

/c

过程连接

FE

法兰DN125 PN10 PN16 PN40 Form C, DIN2501 / 316L

FX

特殊定做

/d

过程温度

T0

FKM 氟橡胶/-30...+120℃

T1

FFKM 全氟化橡胶+高温适配器/-40...+200 ℃

T2

氧化铝陶瓷+高温适配器/-40...+350 ℃

/e

电子信号模块

A

二线制4...20mA/HART®

B

四线制4...20mA/HART®; 9.6...48V DC; 20...42V AC

C

四线制4...20mA/HART®; 90...253V AC; 50/60Hz

R

RS485/MODBUS协议

/f

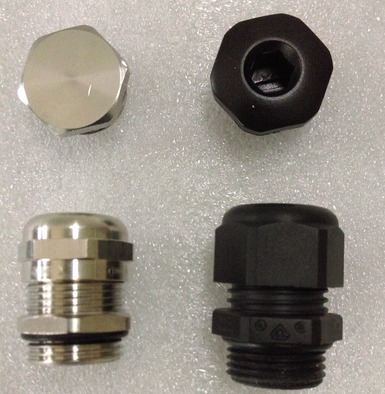

电缆接口

M

M20x1.5

N

1/2NPT

/g

认证

P

标准型

Ex

ExiaIICT6 本质安全型

Exd

ExdIICT6  隔爆型

/h

量程

L=

单位为：mm

/i

附加设备

(两个以上的附加设备同时选用时，选型代码中间加“+”)

X

无

W

万向节

O

带吹扫接口以及单向阀

T

防尘罩（防尘罩和吹扫装置不能同时选用）

G

高温适配器

S

水冷装置
