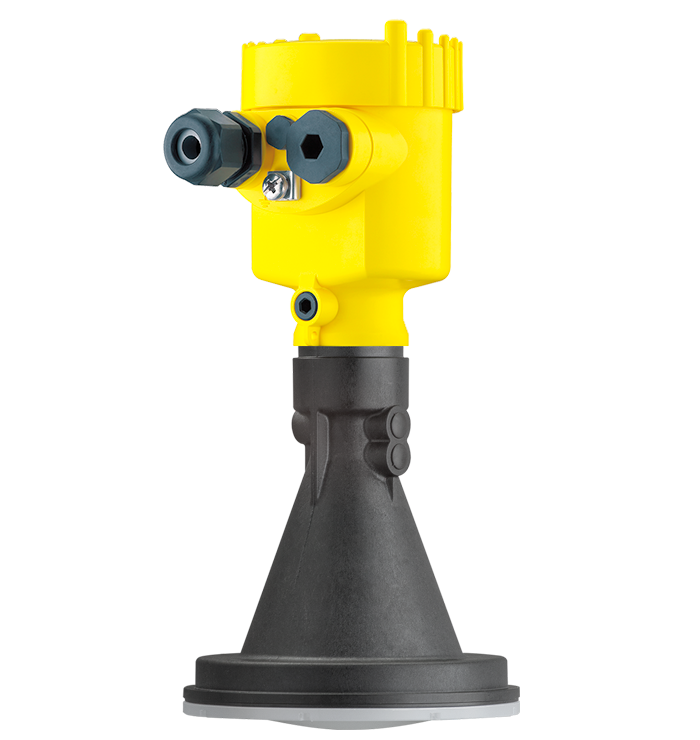

PWRD69雷达料位计
概述
PWRD 69无绳雷达料位计通过其天线发出一个连续的雷达信号。该发射的信号被介质反射,并被天线作为回波接收。在发射的和接收的信号之间存在的频率差与距离,由此也与充填高度成正比。如此算出的充填高度被转变成一个对应的输出号,并作为测量值被发送。
测量范围至 120 m
测量偏差 ±5 mm
工作频率 80GHZ
动态范围 120db
过程接口 龙门框,法兰从 DN80 起
过程压力 -1 … 3 bar (-100 … 300 kPa)
过程温度 -40…+200℃
环境、仓储和运输温度 -40…+80℃(-40…+176℉)
工作电压 12…35VDC

产品介绍 测量原理 应用案例 选型手册 资料下载 实物展示 尺寸与安装
PWRD69无绳雷达料位计是一个用于在各种不同的过程条件下连续测量固料的传感器。也可以在极端严酷的过程条件下以及在很大的测量范围内完成其测量任务。它可以理想地用于瘦高型料仓中、用于反射性较差的固料,如飞灰、塑料颗粒或木屑以及在由定期的内装件导致的干扰反射较为严重的场合。这一用途通过用一个特别小的发射角移动频率来测量距离这一功能原理而成为可能。可以给本仪表配备不同的天线系统和装备,由此几乎可以用各种应用场合和过程:
• 塑料喇叭形天线或带有金属框的透镜天线
• 可以选用的或集成的吹气接口
• 带有过程密封件的旋转支架您的受益
• 通过采用无接触的测量方法进行免维护的运行
• 因无磨损,且无需维护,故设备的可用率很高

• 测量可靠,不受蒸汽、尘埃和噪音的影响

对于这种细而高的料仓间,采用的发射角时信号聚焦效果最佳

没有可移动的部件

强大的聚焦能力使得测量不受干扰信号的影响,由此实现安全和可靠的测量

借助强大的聚焦能力,测量可一直达到料斗出口,由此提高了料仓的利用率

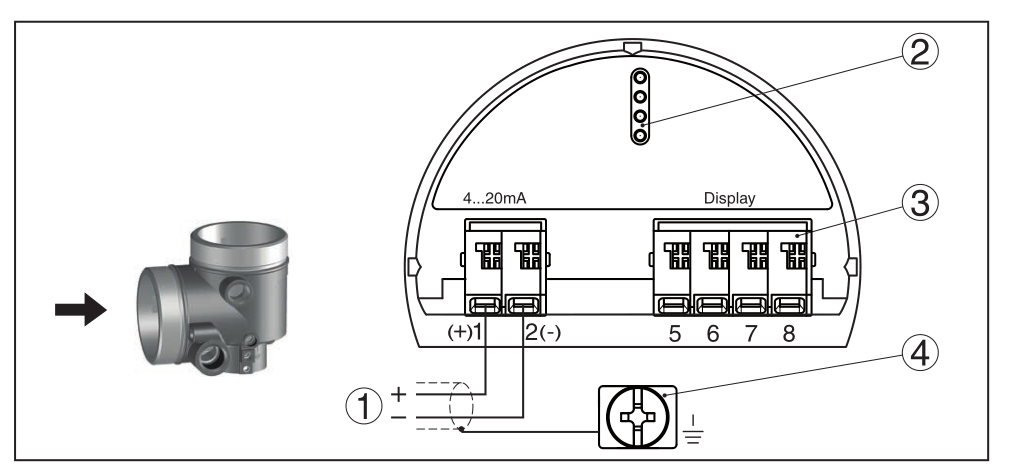

电气连接

1 供电/信号输出
2 用于显示和调整模块或接口适配器
3 用于外部显示和调整单元
4 用于连接电缆屏蔽的接地端子

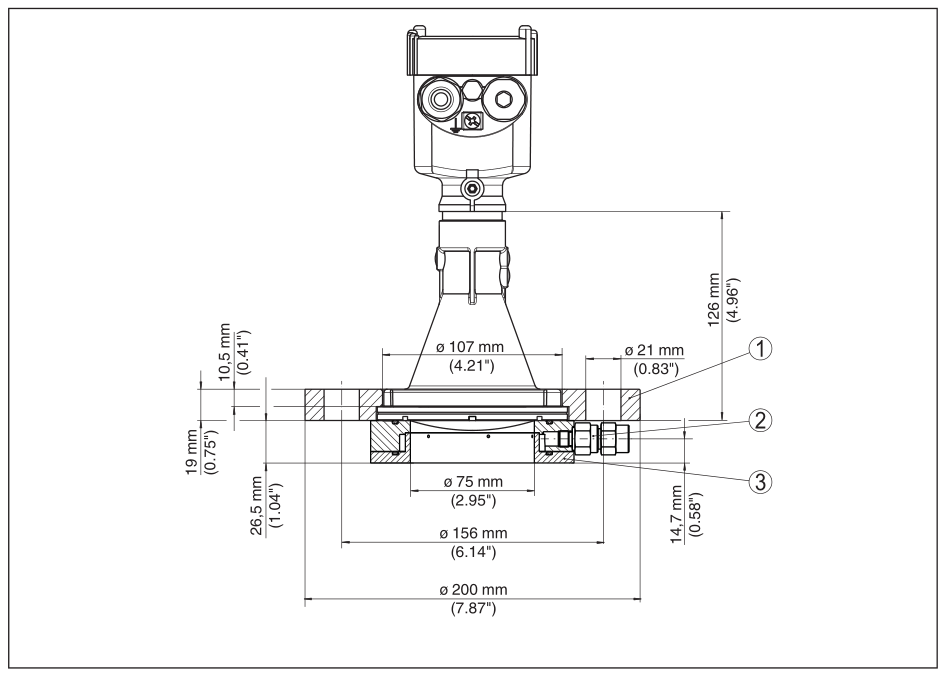

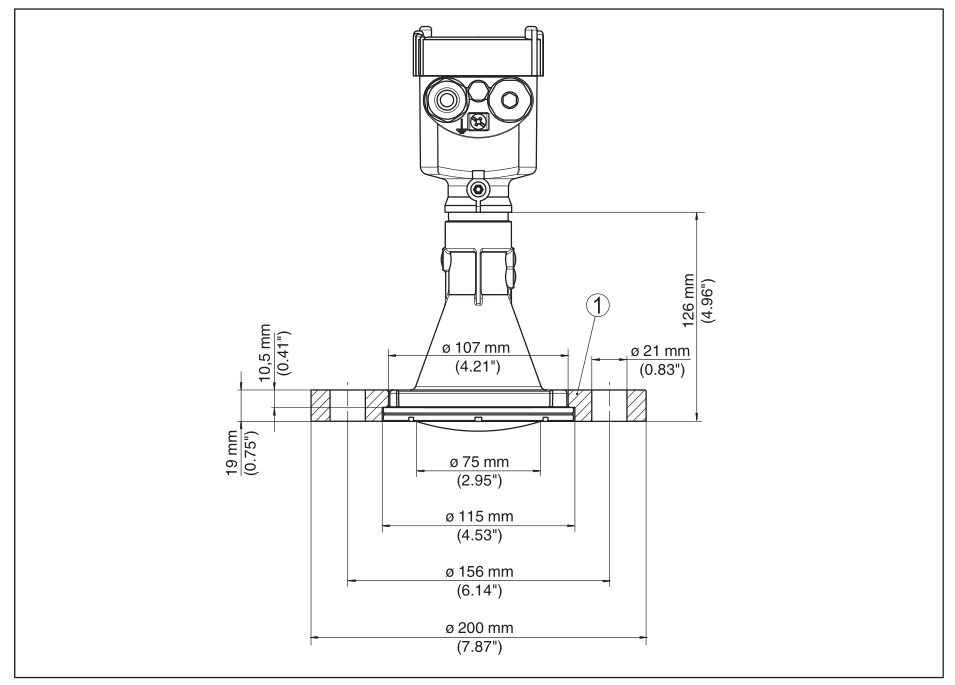

结构尺寸
