PWRD64 雷达物位计(80G国产机芯 )

当前位置:网站首页 > 产品中心 > 雷达物位计 > 超高频雷达物位计

  • 80Ghz 调频雷达
  • 80Ghz 调频雷达
  • 80Ghz 调频雷达物位计
  • 80Ghz 调频雷达
  • 80Ghz 调频雷达
  • 80Ghz 调频雷达物位计

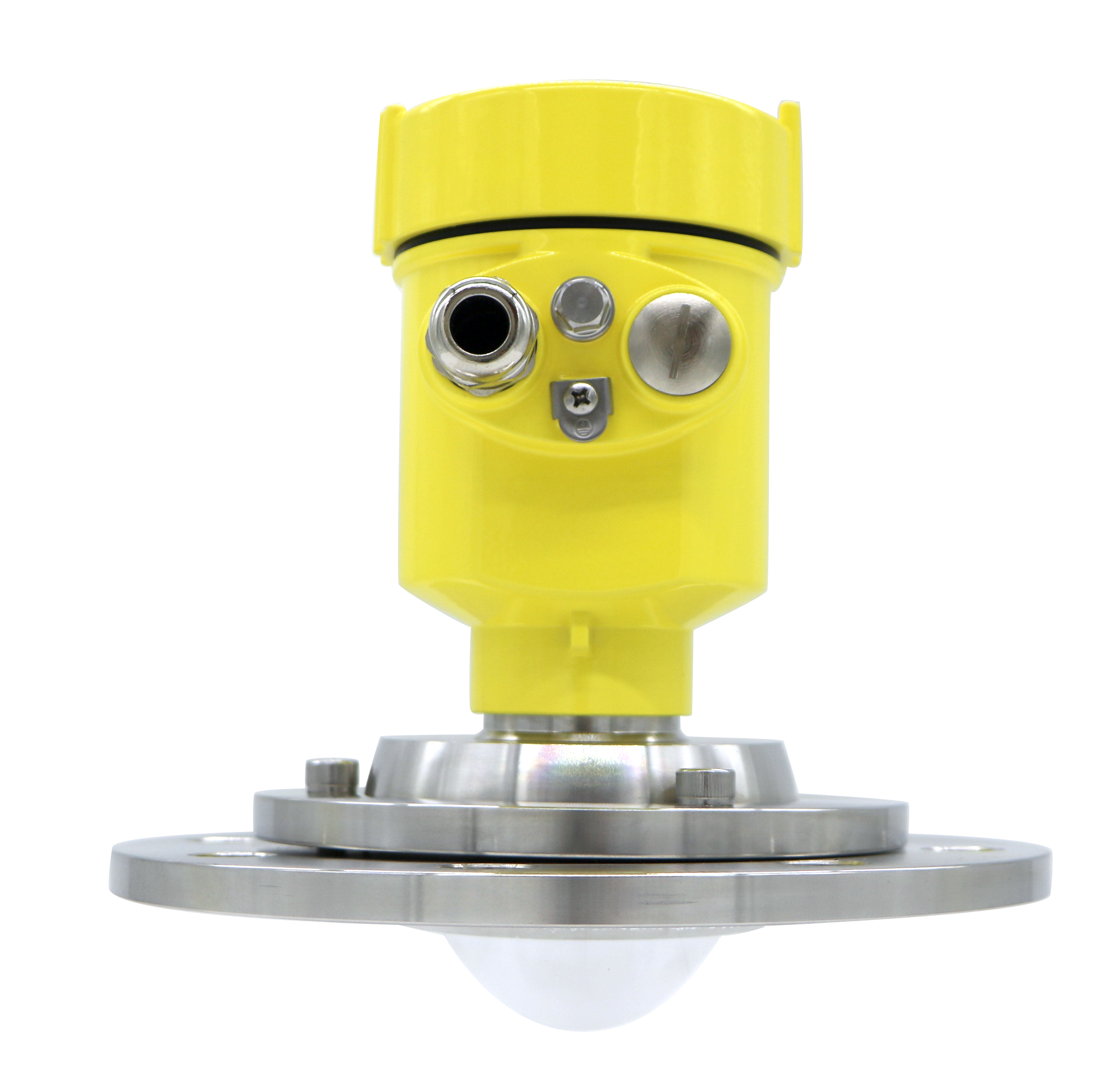

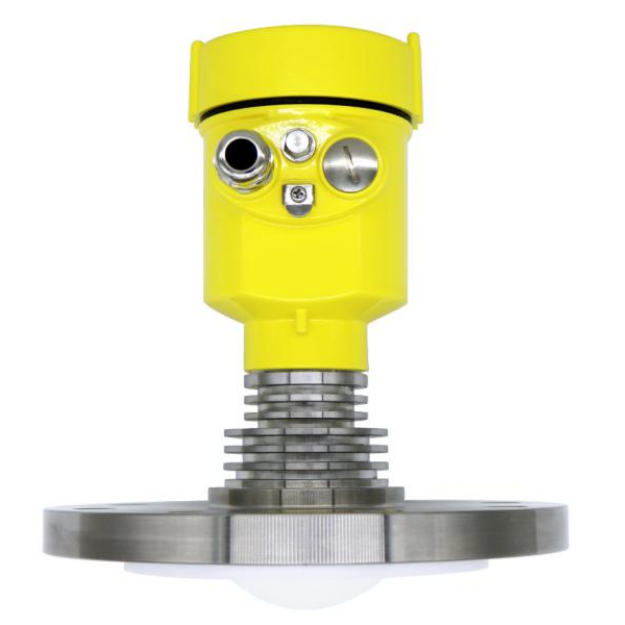

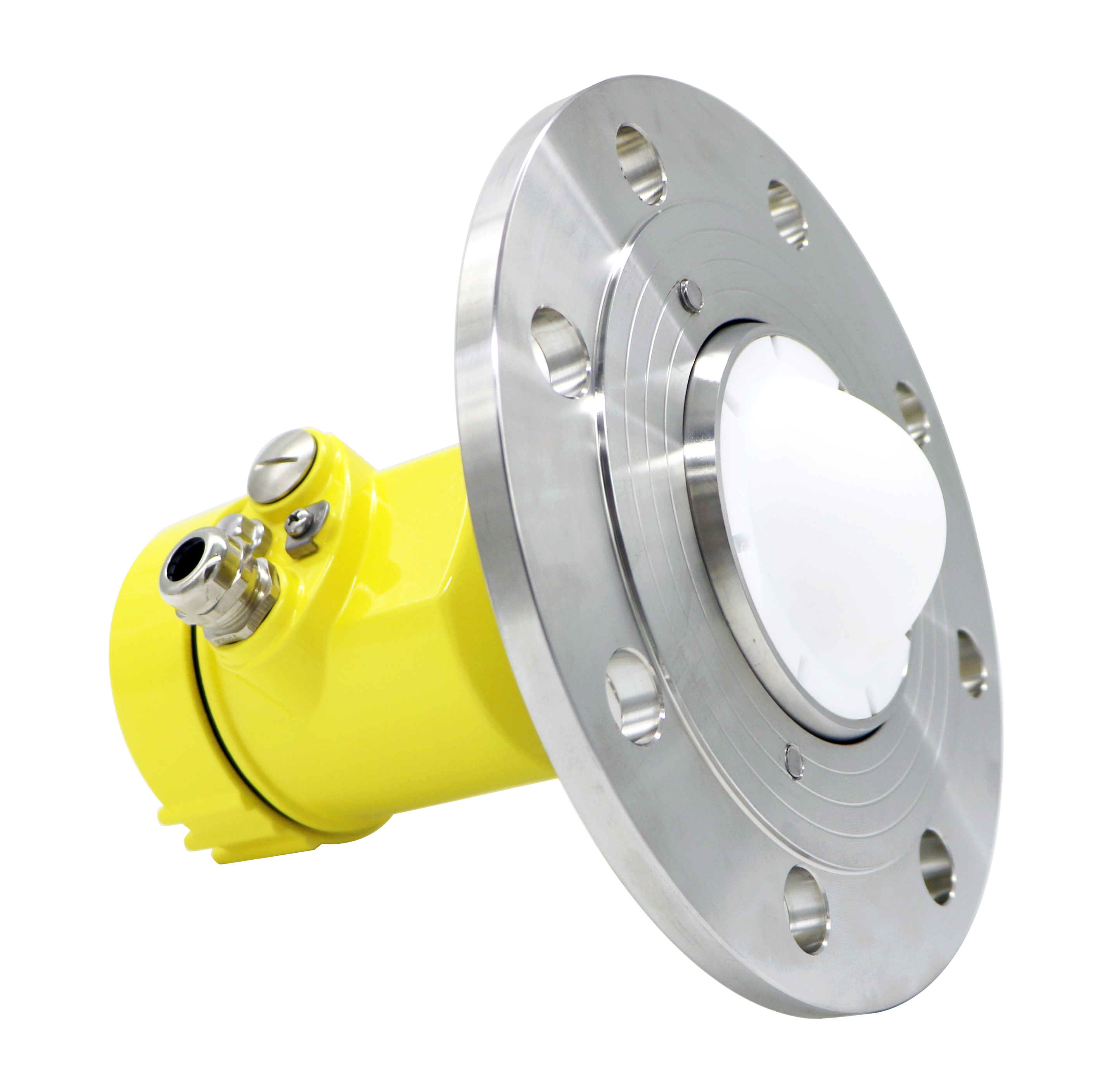

PWRD64 雷达物位计(80G国产机芯 )

概述

76-81GHz系列产品,是指工作在 76-81GHz的调频连续波(FMCW)雷达产品,支持四线制和两线制应用。产品有多个型号,量程可达120m, 盲区可以做到8 cm。由于它工作频率更高,波长更短,所以尤其适合固体应用,通过透镜发射接收电磁波的工作方式,在高粉尘,恶劣温度环境下(+200℃)具有独特的优势。仪表提供法兰或者螺纹的连接方式,使得安装便捷简易。

  • 产品介绍
  • 选型手册
  • 安装与调试
  • 应用案例

产品主要优势如下:

 基于CMOS毫米波射频芯片,实现更紧凑的射频架构,更高的信噪比,更小的盲区。

 5GHz工作带宽,使产品拥有更高的测量分辨率与测量精度。

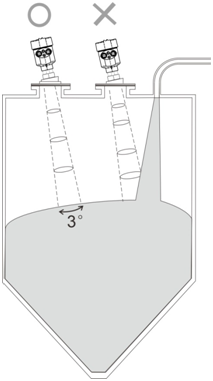

 最小3°天线波束角,安装环境中的干扰对仪表的影响更小,安装更为便捷。

 波长更短,在固体表面具有更好的反射特性,因而不需要特别的使用万向法兰来进行瞄准。

 支持远程调试与远程升级,减少等待时间,提高工作效率。

 支持手机蓝牙调试,方便现场人员维护。

通信与调试

在现场可以通过LCD进行仪表调试,也可以用选配的上位机软件在PC端进行调试。76-81GHz系列产品与PC之间通过以下方式进行通讯:

1、USB转RS485串口线(四线制);

2、USB转TTL串口线(两线制);

3、USB转Hart-modem(两线制)进行通信。

4、手机通过蓝牙调试,使现场调试更安全、方便。

5、4G网络,通过远程模块,进行远程调试。

技术参数

发射频率

76GHz~81GHz

测量范围

0.08~20m0.08 m ~30m0.3 m~60m0.6m~120m

测量精度

±2mm

测量间隔

最快100ms

波束角

3°/8°/20°

使用介电常数范围

2

供电范围

12~28.0VDC

通讯方式

MODBUS总线;HART

信号输出

4~20mARS-485

故障输出

3.8mA4mA20mA21mA,保持

现场操作/编程

128×64 点阵显示屏/4按键;可配置上位机设置软件

工业温度/湿度

T0:-40~85℃/湿度≤95%RHT1:-40~200℃T2:-40~500℃T3:-40~1000℃

外壳材质

铝合金

过程连接类型

管螺纹/万向法兰/防腐法兰/卫生卡盘/石英隔离法兰

过程压力

-0.1~2MPa

产品尺寸

φ100*270mm

电缆入口

M20*1.5、1/2NPT

推荐线缆

AWG181mm2

防护等级

IP67

防爆等级

ExdiaIICT6

安装方式

螺纹或法兰

净重/毛重

2.480kg/2.995kg

包装箱尺寸

370*270*180mm


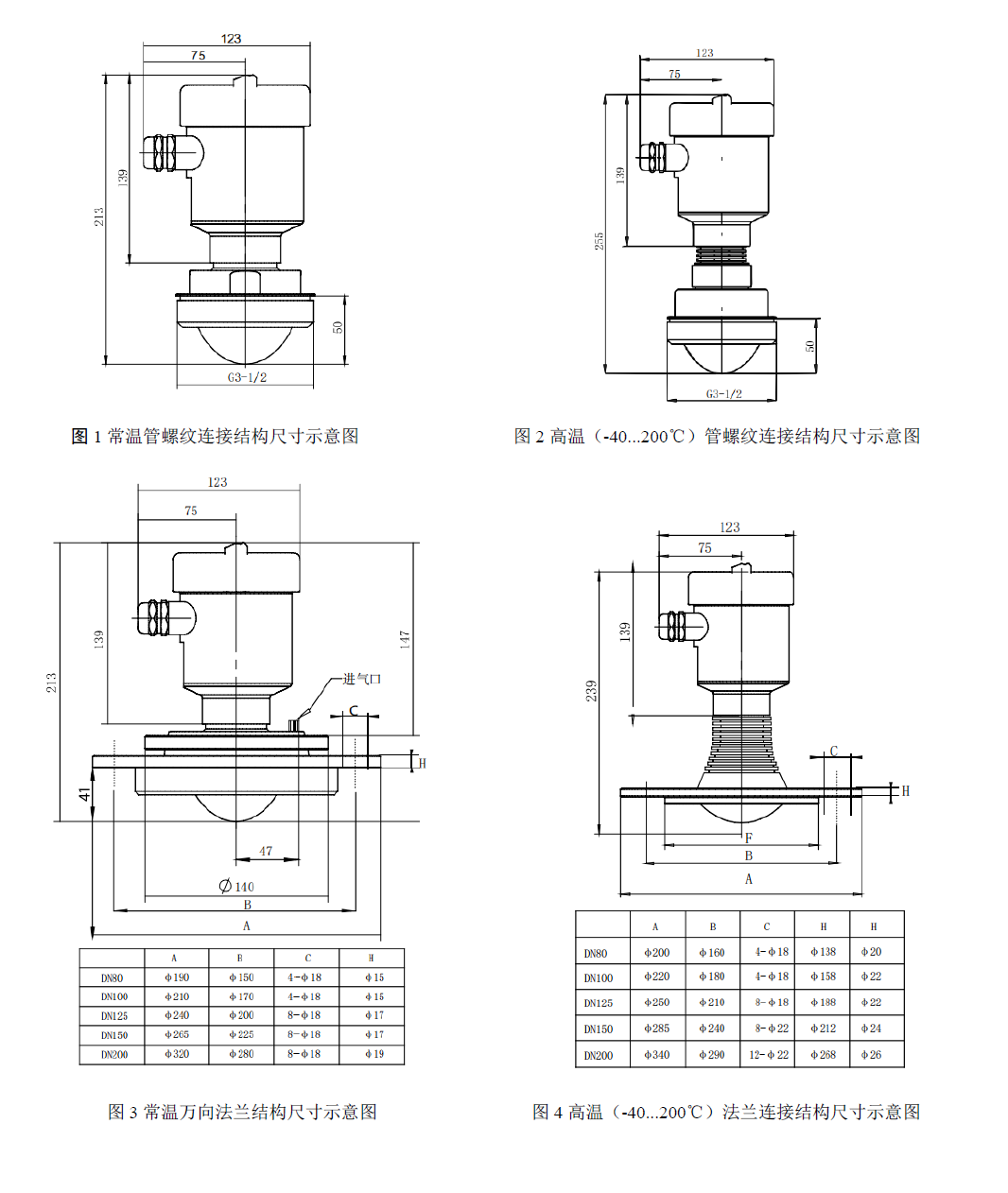

结构尺寸

PWRD64/a/b/c/d/e/f/g/h/i

/a

变送器壳体

A1

单腔铝外壳IP67/IP68

A2

双腔铝外壳IP67/IP68

/b

天线尺寸/材质

D

透镜天线 ø45 mm / 316L/0-20M

E

透镜天线 ø75 mm / 316L/0-30M

F

透镜天线 ø95 mm / 316L/0-60M

G

透镜天线 ø123 mm / 316L/0-120M

/c

过程连接

GP

螺纹 G1½ (DIN 3852-A) PN10 PN16 PN40 / 316L

GD

螺纹 G3½ (DIN 3852-A) PN10 PN16 PN40 / 316L

FC

法兰DN80 PN10 PN16 PN40 Form C, DIN2501 / 316L

FD

法兰DN100 PN10 PN16 PN40 Form C, DIN2501 / 316L

FE

法兰DN125 PN10 PN16 PN40 Form C, DIN2501 / 316L

/d

过程温度

T0

FKM 氟橡胶/-30...+120

T1

FFKM 全氟化橡胶+高温适配器/-40...+200

T2

氧化铝陶瓷+高温适配器/-40...+350

/e

电子信号模块

A

二线制4...20mA/HART®

B

四线制4...20mA/HART®; 9.6...48V DC; 20...42V AC

C

四线制4...20mA/HART®; 90...253V AC; 50/60Hz

R

RS485/MODBUS协议

/f

电缆接口

M

M20x1.5

N

1/2NPT

/g

认证

P

标准型

Ex

ExiaIICT6 本质安全型

Exd

ExdIICT6 隔爆型

/h

附加设备

(两个以上的附加设备同时选用时,选型代码中间加“+)

X

W

万向节

O

带吹扫接口以及单向阀

K

蓝牙调试

G

高温隔热装置


安装需要注意的两点:(1)对准目标料位,尽量保证垂直入射料位;(2)避免虚假回波。典型工况参见以下几点。

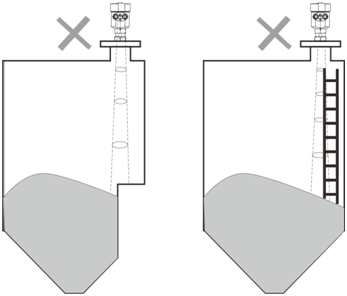

1、保证波束范围内没有干扰物,如人梯,台阶。

图1:仪器安装位置示意图

2、仪表安装应保证天线波束避开进料口,如图2所示。

图2:天线波束避开进料口

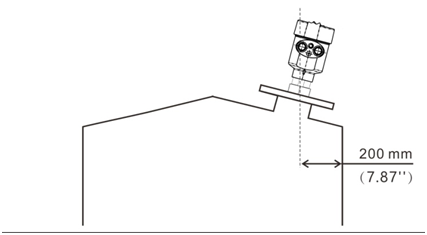

3、仪器安装至少离容器壁20cm,否则很可能产生错误读数,如图3所示。

图3:安装至少离容器壁20cm

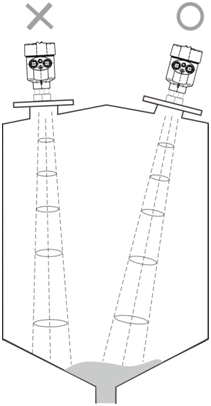

4、锥型容器尽量保证波束直射罐底,否则在罐底的测量结果可能不准确,如图4所示


图4:锥形罐尽量保证波束直射罐底
