GWRD86

当前位置:网站首页 > 产品中心 > 雷达物位计 > 导波雷达物位计

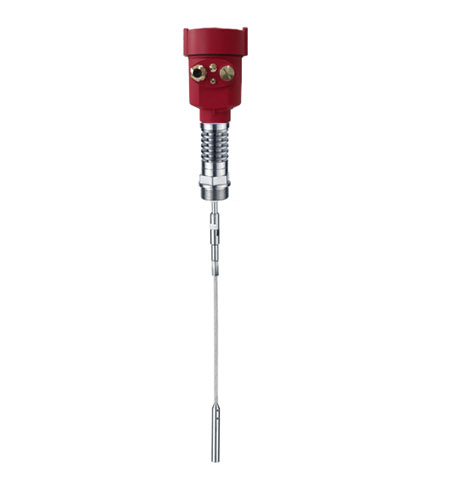

GWRD86

概述

特  征:延长带散热导波天线,高温材质密封。
应  用:适合过程条件复杂的环境,如高温、高压场合的液位测量。
  • 产品介绍
  • 选型手册
  • 资料下载
最大量程:    6m
测量精度:    ±10mm
过程连接:    G1½A/G2A
探测组件材料:  不锈钢316L /PTFE
同轴外径:    Φ28mm
过程温度:    -40…150°C
过程压力:    -1.0…40bar
信号输出:    两线制 4…20mA/HART

GWRD86

GWRD86/a/b/c/d/e/f/g

/a

变送器壳体





A1

单腔铝外壳IP67/IP68



A2

双腔铝外壳IP67/IP68



S1

单腔不锈钢外壳IP67/IP68



S2

双腔不锈钢外壳IP67/IP68

/b

探杆材质





B

钢缆ø4mm带重锤/ 316



A

钢缆ø6mm带重锤/ 316



E

棒式ø8mm /316L



F

棒式ø10mm /316L

/c

过程连接





GP

螺纹 G1½ (DIN 3852-A) PN10 PN16 PN40 / 316L



FA

法兰DN25 PN10 PN16 PN40 Form C, DIN2501 / 316L



FB

法兰DN50 PN10 PN16 PN40 Form C, DIN2501 / 316L



FC

法兰DN80 PN10 PN16 PN40 Form C, DIN2501 / 316L



FD

法兰DN100 PN10 PN16 PN40 Form C, DIN2501 / 316L



FX

特殊定做

/d

过程温度





T0

 FKM 氟橡胶/-30...+120



T1

 FFKM 全氟化橡胶+高温适配器/-40...+200



T2

氧化铝陶瓷+高温适配器/-40...+350

/e

电子信号模块





A

二线制4...20mA/HART®



B

四线制4...20mA/HART®; 9.6...48V DC; 20...42V AC



C

四线制4...20mA/HART®; 90...253V AC; 50/60Hz



R

RS485/MODBUS协议

/f

电缆接口





M

M20x1.5



N

½NPT

/g

认证





P

标准型



Ex

ExiaIICT6 本质安全型



Exd

ExdIICT6  隔爆型

/h

传感器长度





L=

单位为:mm
