VEGACAP 63

当前位置:网站首页 > 产品中心 > 德国VEGA仪表 > 电容料位开关

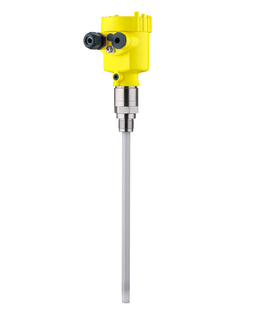

VEGACAP 63

概述

导电的液体介质的限位检测,常用于溢出或空转保护系统。
  • 产品介绍
  • 选型手册
  • 资料下载

■ 测量原理:

用于测量导电的液体介质。探头和容器形成一个电容器的两极,当介质的物位变化时影响整体的电容,电容的变化由电子部件检测到,并转换成开关命令。安装位置可以根据实际情况来确定。

■ 优势:

    -  探头的测量范围可达6m。

    -  安装位置可根据实际情况灵活变化。

    -  安装和维护都非常简便。

■ 应用:

    -  导电的液体介质的限位检测,常用于溢出或空转保护系统。

■ 主要性能参数:

适用范围

导电的液体介质

测量距离

6米

版本材料

全部绝缘杆(绝缘材料为聚四氟乙烯或聚乙烯)

工作环境温度

-50~200℃

工作环境压力

-1~64bar (-100~6400 kPa)










安全认证:

XX
无防爆要求

XM
船用许可

XA
溢出保护

CX
ATEX II 1G,1/2G, 2G Ex ia IIC T6

CA
ATEX II 1G,1/2G, 2G Ex ia IIC T6+溢出保护

CM
ATEX II 1G,1/2G, 2G Ex ia IIC T6+船用许可








版本/工作温度:

E
聚乙烯绝缘/-40~80℃

F
聚四氟乙烯绝缘/-50~150℃

G
聚四氟乙烯绝缘/-50~200℃







安装连接/材料:

GA
螺口 G3/4 PN64 / 316L

NA
螺口 3/4NPT PN64 / 316L

GC
螺口 G1 PN64 / 316L

NC
螺口 1NPT PN64 / 316L

GD
螺口 G1½ PN64/316L

GS
螺口 G1½ PN64/钢

ND
螺口 1½NPT PN64/316L

EF
法兰 DN50PN40 Form C, DIN2501 / 316L

KF
法兰 DN80PN40 Form C, DIN2501 / 316L

MF
法兰 DN100PN16 Form C, DIN2501 / 316L

HA
法兰 2" 150lb RF, ANSI B16.5 / 316L

OA
法兰 3" 150lb RF, ANSI B16.5 / 316L

SA
法兰 4" 150lb RF, ANSI B16.5 / 316L






输出接口:

C
非接触电子开关 20~253VAC/DC

R
DPDT继电器 20~72VDC/20~250VAC (3A)

T
晶体管输出 (NPN/PNP) 10~55VDC

Z
二线输出至 VEGATOR (10~36 VDC)





外壳/防护等级:

K
塑料外壳 IP66/IP67

A
铝外壳 IP66/IP68(0.2bar)

8
不锈钢(电解抛光) 316L /IP66/IP68(0.2bar)




连接电缆/电缆密封盖/连接插头:

M
M20x1.5 /有/无

N
1/2NPT /无/无



附加设备:

X



CP63.
##
#
##
#
#
#
#
