HCER400

当前位置:网站首页 > 产品中心 > 物位开关 > 射频导纳物位开关

HCER400

概述

HCER400系列射频导纳物位开关采用先进的射频导纳技术,克服了电容式物位开关不能消除导电挂料影响的缺陷。仪表运行可靠,各项技术指标均达到国际同类产品水平,广泛适用于液体、浆体、粉尘、料位以及两种液体界位的报警与控制。此外,产品增加了现场工作状态指示,是一种性能价格比极高且相当稳定可靠的物位开关。高温高压型可以应用在800℃/常压和25/5Mpa的场合。

  • 产品介绍
  • 测量原理
  • 选型手册
  • 资料下载
  • 安装与调试

电源:220VAC50/60Hz    24VDC,100mA

灵敏度:0.3pF 或更小

工作温度:标准型:-20180℃;高温分体型:800℃/常压

环境温度:-4080

工作压力:标准型:-0.12.5Mpa;高压型:25℃/5MPa

输出:DPDT 继电器(双刀双掷)

触点容量:220VAC5A 无感,3A 有感

响应时间:标准:0.2 秒 带延时:0.255 秒可调

重复性:<1mm(导电介质),<10mm(绝缘介质)

电气接口:3/4″NPT/M20*1.5

防爆等级:隔爆型: dBT4T6,本安型:iaCT4T6

防护等级:IP65

过程连接:标准:3/4NPT 螺纹/1NPT螺纹,HG20592~20635-97 DN25 以上,其他法兰标准请用户在订货时注明

电缆长度:分体式传感器至电子单元最大距离为25 米。若用户未指明,出厂时为5 米;普通型耐温71℃,高温型耐温232℃可选。

接液材质:304/316SS PTFE

接线盒材质:铝合金

物位开关由传感器单元和电子单元组成。传感器单元主要包括三部分:测量探极、屏蔽极及接地端,物料的高度反映为探极与容器壁间导纳的变化,当物料到达开关工作点时,电子单元作出反应,驱动继电器动作,输出开关信号。屏蔽极可防止由于电极上有挂料而产生误动作信号,仅当物料真正达到设置点时,才输出开关控制信号。

HCER400

射频导纳物位开关,抗重挂料,带开关状态指示,独立接线盒



/


2

24VDC

供电方式





3

220VAC



0

标准灵敏度(用于导电介质)

灵敏度



2

高灵敏度(用于绝缘介质,ε>1.5



0

无延时(标准电路单元)

时间延时



1

带延时(0.255 秒可调)

/

1

一体式

仪表形式





2

分体式



1

螺纹连接

过程连接



2

法兰连接



0

普通型



防爆选项



D

隔爆型

E

本安型



01

标准型(180/1.38Mpa



电极形式



11

重挂料型(180/1.38Mpa

21

高温型(800/常压)

31

高压型(25/5Mpa

41

防腐型(180/1.38Mpa



/□□□□

插入深度(mm)

  • 文件名称
  • 大小
  • 类型
  • 操作

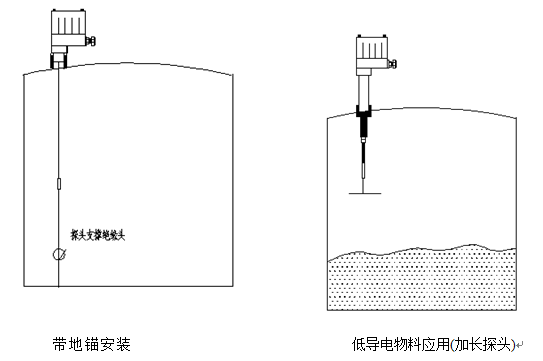

射频导纳物位计既可垂直安装又可水平安装。仪器安装时,必须保证传感器的中心探杆和屏蔽与与容器壁(或安装管)互不接触,绝缘良好,安装螺纹与容器连接牢固,电器接触良好,并且探头的地层要进入容器内部。对于大量程的或有搅拌的场合,探头需要支撑或地锚固定,但固定瑞要与探头绝缘。水平安装的仪表进线口一定要向下,垂直安装进线防爆管一定要有低于进线口的排水口,以防防爆管积水危及仪表电子单元。

仪表安装区域要求有避雷装置,以防雷击。24VDC电源纹波不得大于200mV电源地线要接在标准地或标准的仪表地,不可接在动力地上。电缆经过区域要求有避雷装置,以防雷击。

请用户按照本说明书中的安装规范进行安装:根据现场的不同情况可分为整体安装和分体安装。一般采用在罐顶垂直安装的方式,在测量非导电物料时,也可采用侧壁横装或斜装。当采用侧装时,最好使仪表向下倾斜15度安装。根据安装方式不同,又可分为安装管座安装和法兰安装。

注意:传感元件的屏蔽端一定要伸入罐壁最小为50mm

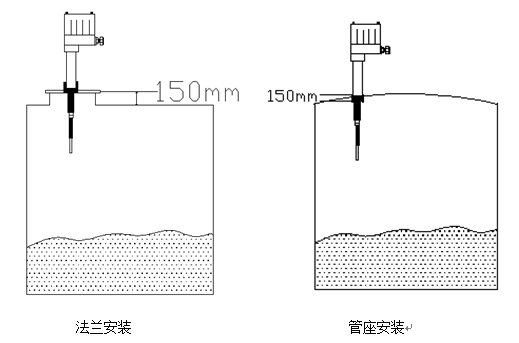

1.安装管座安装:要求安装座长度小于150mm。

2.法兰安装:容器壁上要求有与之配套的下法兰,高度不得大于150mm。仪表的屏蔽端要伸出罐壁最小为50mm

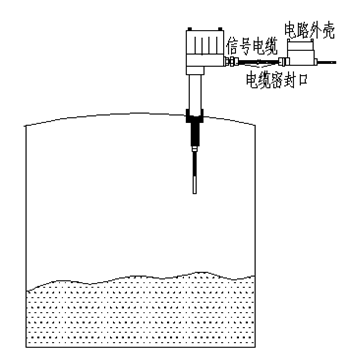

3.分体垂直安装

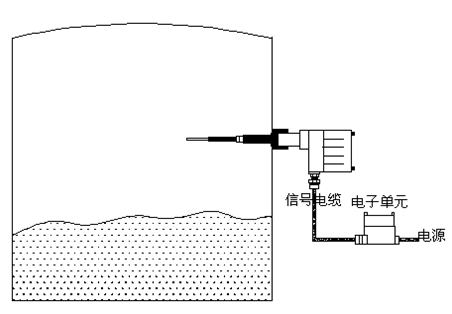

 4.分体水平安装:

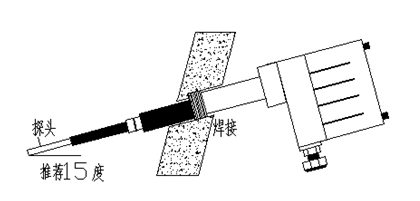

5.倾斜安装:

6.其它安装方式:

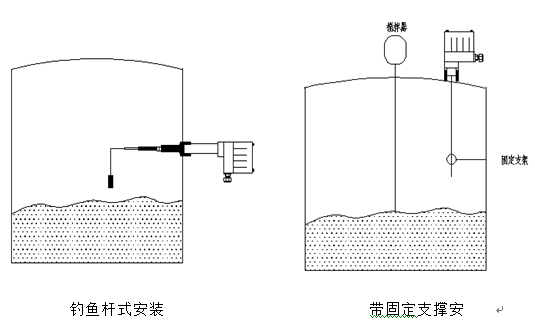

 钓鱼杆式安装:当罐体的安装条件受到限制时,只能侧面安装且量程又较大时,使用此种方式。

探头底部带固定支撑安装:当罐体内有较强的搅拌且量程大于3米时,需要在探头的未端进行固定。



7.安装要求:

A.安装传感器时,将其插入罐体,用扳手卡住传感器安装螺纹上部的六方形拧紧即可。注意不要图省事拧兰色壳体,因为在拧紧的过程中,会造成兰色壳体与探杆间发生转动。在出厂时壳体内部(整体式)的电子单元与传感器的连接电缆已接好,用力拧壳体会使内部的连接电缆拉断。

B.当仪表安装处有较高的温度、较强的振动、较强的电磁场,腐蚀性气体及任何可能造成机械损坏的地方,请将仪器换成分体式安装。安装位置应尽量避开加热盘管,或将部分加热盘管绕行(如在灰斗上使用),距离传感器半米内,不应有妨碍飞灰运动的障碍物。如果经常有大块物料冲击,则需要选用平板式物位计。

C.分体安装的信号电缆,只能使用本公司提供的专用电缆,并且只可截短不可加长,多余部分的电缆也不能盘起,应剪掉,同时电缆还应加穿护线钢管。

D.仪表安装时,必须保证传感器的中心探杆和屏蔽层与容器壁互不接触,绝缘良好,安装螺纹与容器连接牢固,电器接触良好。

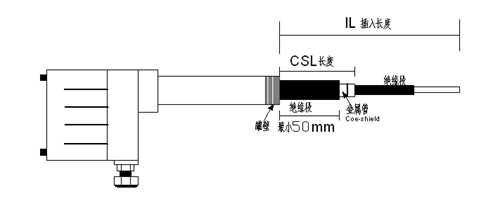

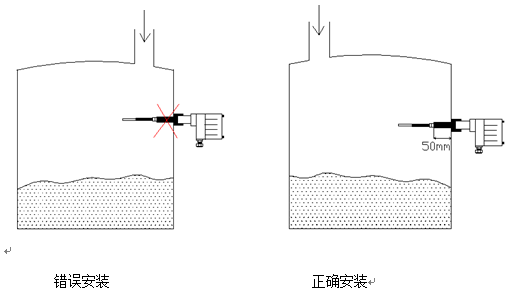

E.仪表的安装位置由安装嘴的位置或容器开口位置来决定。当处于安装嘴中,注意不要超过传感器的第一层绝缘层, 即探头屏蔽层必须伸到容器内部,Cote-shield端要伸出罐壁或内部挂料层最小50mm。同时还要保证传感器的绝缘层不被割破或划破。

F.仪表传感器应尽量避开物料的冲击,水平安装时,当测量的物料较坚硬且较重,对探头的冲击较大,应在探头上方焊一挡板,防止探头被砸弯。

G.当测量的物料介电常数过小时,应加长探头或改用高灵敏度单元。
