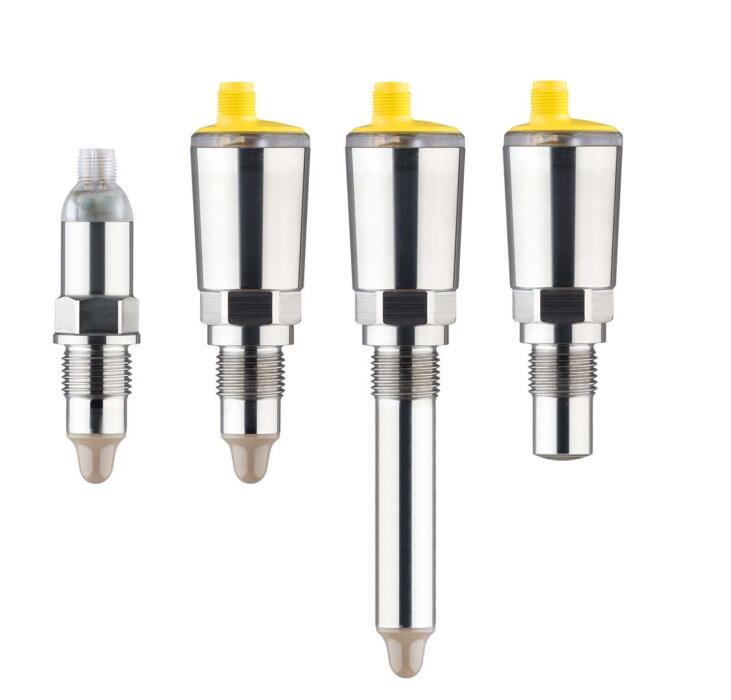

电容式微波开关

概述

HCUN70  是一种用于测量限位的电容式传感器。

该传感器同时记录测量信号中的电容和电阻成分。如果测量头的尖部被介质遮盖,可由此区分到底是传感器上有粘附物还是它确实被遮盖。这种改变方式被智能的测量仪表记录并被转换成一个开关指令。

在很大程度上对粘附物进行了补偿,因此对测量结果没有影响。


  • 产品介绍
  • 测量原理

HCUN70  是一个电容导电式传感器,用于限位检测。它专为工业用途而设计,特别适用于使用强粘性和/或糊状介质的限位检测,或需要与前表面齐平的嵌入式安装方式时。

其机械构造可防止磨损。

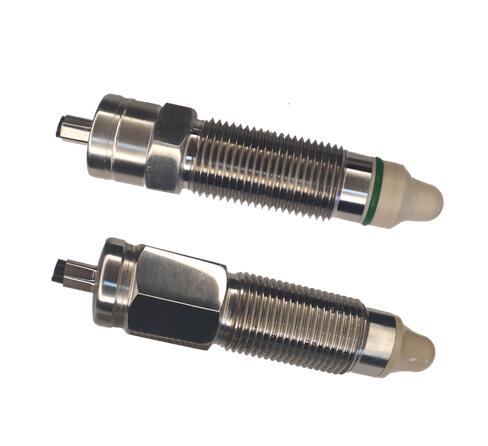

典型应用是防范溢流和干运行。利用小型传感器单元也可以将 HCUN70  安装到比如薄壁管道中。该传感器可以用于容器、槽罐和管件中。HCUN70  凭借其简单而又坚固的测量系统得到使用,几乎可以完全不受介质的化学和物理性影响。

它也可以在恶劣的测量条件下工作,例如湍流,气泡,强烈的外部振动或变化的介质。 此外,传感器还可以检测泡沫。

1、技术参数

输出变量:晶体管输出
输出口:晶体管输出 NPN/PNP
负载电流 :最大 250 mA (输出口,耐长期短路)
电压降: < 3 V
开关电压 :< 34 V DC
反向电流: < 10 μA
供电装置
工作电压: 12 … 35 V DC
最大耗用功率 :1 W
反极性连接保护 :内置
最大耗用功率: 1 W

2、特点及应用场合

应用性广

适用于介电常数≥1.5的固体及液体

2路独立报警

可检测分层介质,如啤酒和泡沫,油和水等。

抗挂料性

多种探头结构,有效检测粘附性导电性浆料

结构紧凑

适合狭小空间设备集成

接液材质PEEK及不锈钢

适合卫生及工业场合

使用方便

可现场设定报警点及查看测量值

数据上传

提供124V串口数据单向上传

3、应用限制

1.  不适用于粗糙的介质(如石英砂)和很重的块状材料。

2.  不适用于对探头及接液部分有腐蚀性的介质(如:臭氧化水

3.  探头不能受紫外线辐射。

4、安装位置

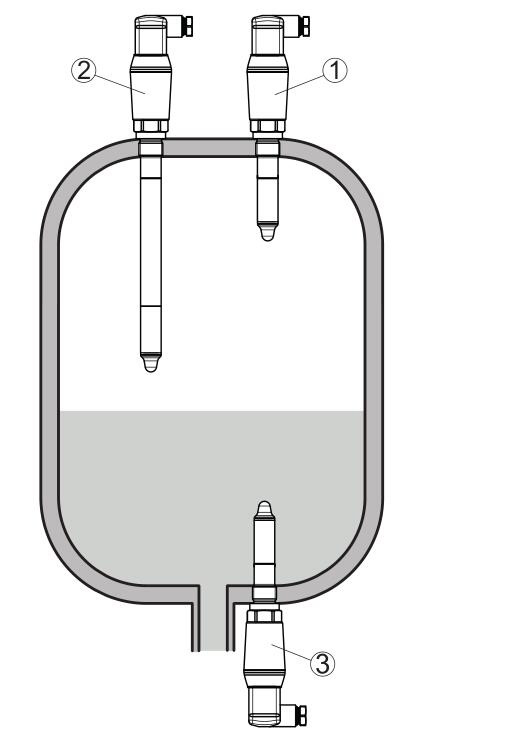

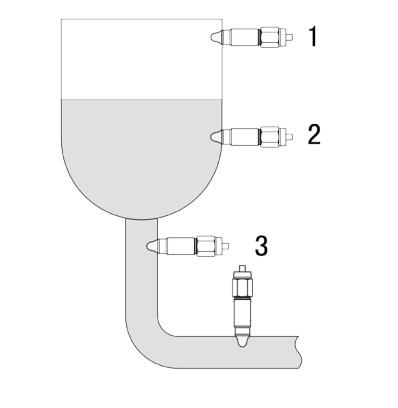

4.1可以将料位开关安装在容器的任何部位。

1     料位上限

2     料位下限

3     干运行保护

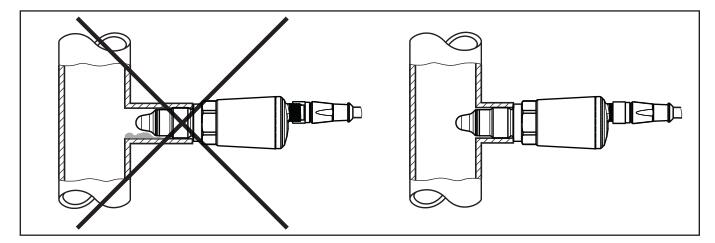

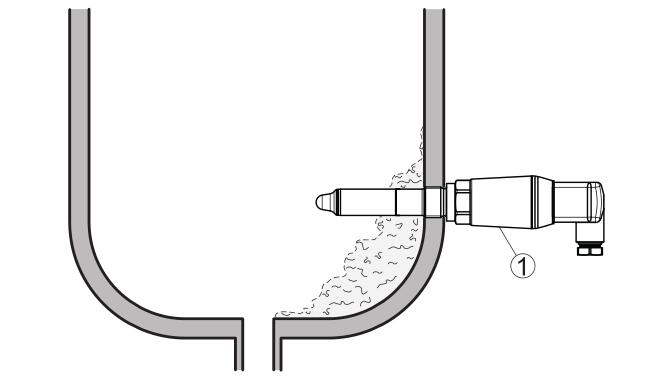

4.2对于粘附性的和粘稠的介质,应尽量使传感器悬空伸出到容器中,以防止出现沉积物,因此,当安装在侧面时,带有管延长件的仪表版本可以防止意外发现这些沉积物。

4.3在水平管道中,请避免安装在管的上部或下部区域。
在管的上部区域可能会由于气泡而形成空腔。
在管的下部区域可能会沉积固体物质。两者皆可导致测量误差。
因此,在水平管道中建议采用侧面安装方式。

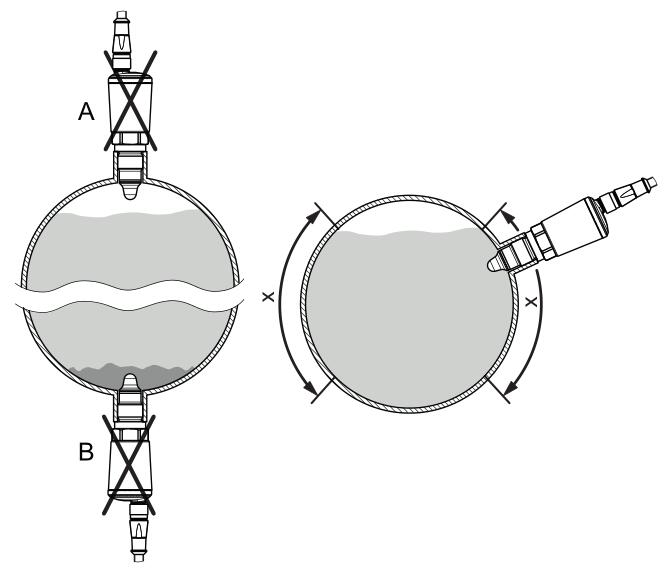

安装在水平管道中
x  推荐的安装区域
A  不推荐 - 有形成气泡的风险
B  不推荐 - 有出现沉积物的风险

HCUN70的探头与内部电子单元形成一个高频谐振电路。 探头附近形成高频微波电场。探头被介质覆盖或介质的介电常数改变时,谐振频率将发生较大的变化,内部电子单元通过比较当前谐振频率及用户设定报警值,输出或者关闭报警信号。 该测量方法可有效的排除导电性粘附挂料的影响。
