VEGAPULS 64
概述

20多年以来,VEGA 作为采用雷达传感器进行液位测量的市场主导者,将要开启雷达测量技术的新纪元: VEGAPULS 64 是第一款采用 80 GHz 频率进行测量的雷达液位测量仪。 VEGAPULS 64 拥有同类型中最小的天线,用于小型储罐或过程容器时,这具有极大的优势。因此,可以将它使用在不同的工业领域中的许多应用场合。

技术数据
测量范围至 30 m (98.43 ft)
测量偏差 ±2 mm
过程接口 螺纹从 G¾" 起,龙门框,法兰从 DN 50, 2" 起
过程压力 -1 … 20 bar (-100 … 2 MPa/
14.5 … 290.1 psig)
过程温度 -40 … +200 ℃ (-40 … +392 ℉)
环境、仓储和运输温度 -40 … +80 ℃ (-40 … +176 ℉)
工作电压 12 … 35 V DC




产品介绍 测量原理 应用案例 选型手册 资料下载 实物展示 尺寸与安装
应用领域
VEGAPULS 64 是用于连续测量液体液位的雷达传感器。
小型过程接口给小型槽罐带来特别的优点,在用于大型槽罐上时具有很好的聚焦
性能。这些优势可以通过其功能原理、一次以较小的发射角通过频率移动来进行

的距离测量得到实现。


您的受益
• 通过采用无接触的测量方法进行免维护的运行
• 因无磨损,且无需维护,故设备的可用率很高
• 因不受过程条件的影响,故可以获得精确的测量结果
关注液位

VEGAPULS 64 以 80 GHz 的发射频率工作。这意味着:当天线大小为 80 毫米时,发射角仅为 3°。雷达传感器只接收被测介质唯一的反射回波。由此令测量更加安全、可靠。

小而精
对于至今为止的雷达传感器,为了达到足够的信号聚焦性能,过程连接所需的最小规格为 1½"。因此,雷达传感器几乎不可能应用在带有小型安装接管的很小的容器中。对于现有设备,已有的规格足够大的过程接口常常已被加注管道或其他传感器占用,在实际中几乎不可能进行改装。
VEGAPULS 64 以 80 GHz 的发射频率工作。这相当于至今采用技术的 3 倍。因此,天线系统和过程连接可以相应地设计得更小。

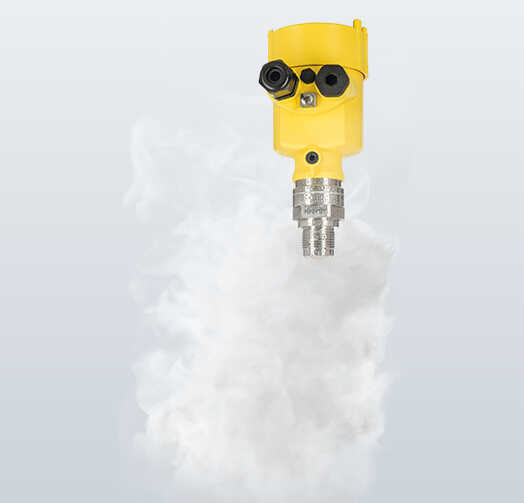

粘附 – 那又怎样?
VEGAPULS 64 的天线系统是用 PTFE 或 PEEK塑封的,因此没有地方沉积介质。采用金刚石刀具对材料表面进行过很精密的加工,介质粘附现象明显减少。此外,特殊的软件算法能抑制那些由于天线系统上的附着物而产生的干扰。由于传感器的动态范围大,使得因产品沉积物产生的信号衰减基本得到补偿。这样,在传感器上出现污染时还能可靠地测量物位。
对一切介质都安全可靠

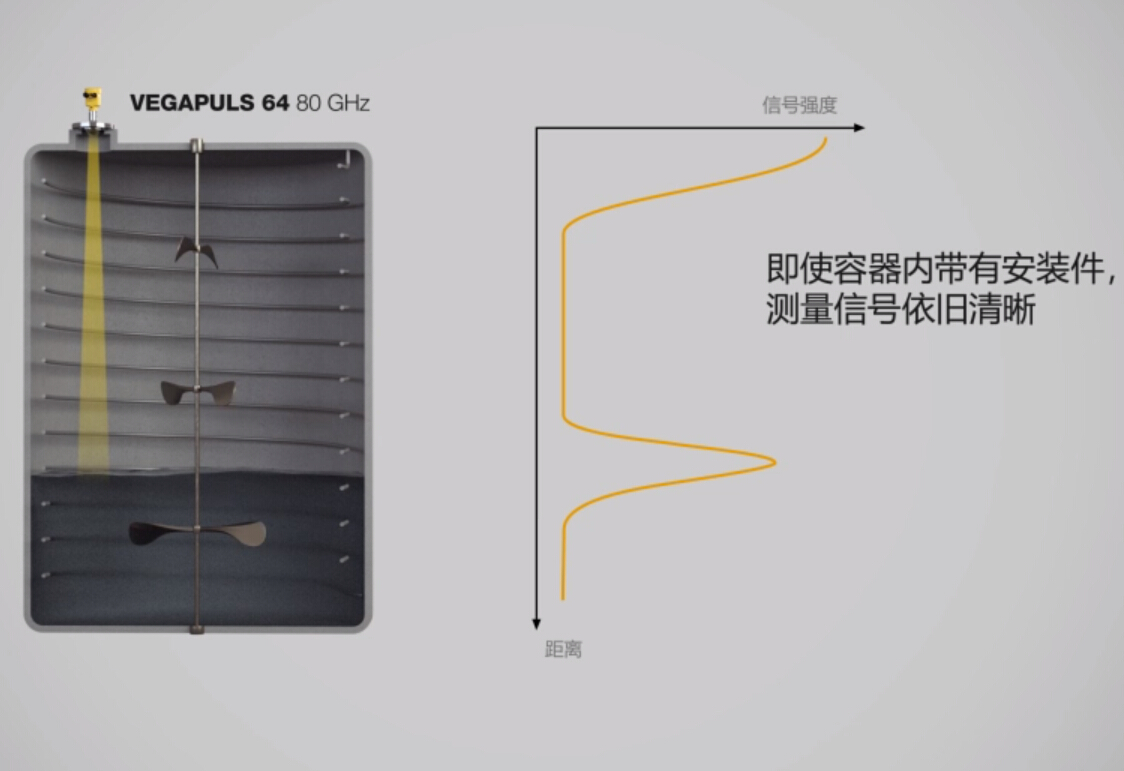

VEGAPULS 64 的动态范围为 120 dB,为测量最小的信号方面树立了标准。恰好是在测量反射性能低的碳氢化合物的物位时,这一很高的动态性令可靠性明显提高。由此,实际上可以可靠地测量石油化学领域的所有介质,包括从原油直至液化气。此外,优异的信号聚焦能力使得在有加热管和容器内装件时的应用简便易行。

传感器的形式

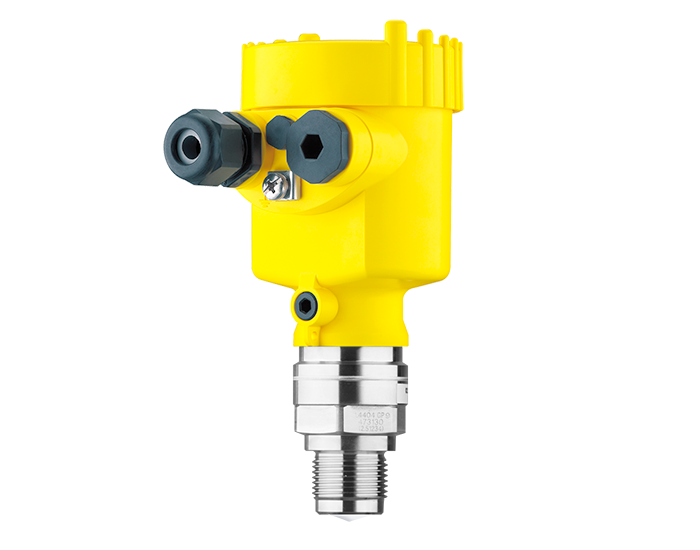

螺纹型 VEGAPULS 64

法兰型 VEGAPULS 64

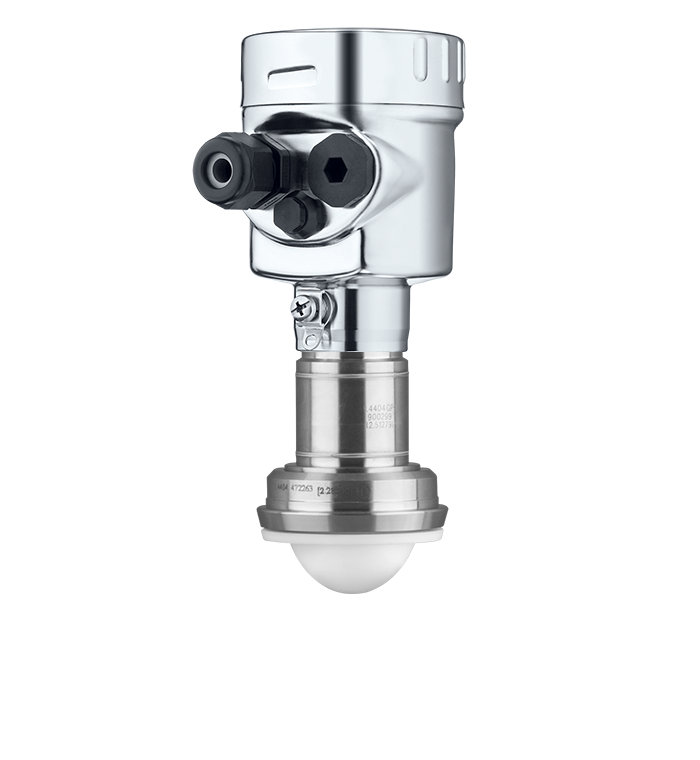

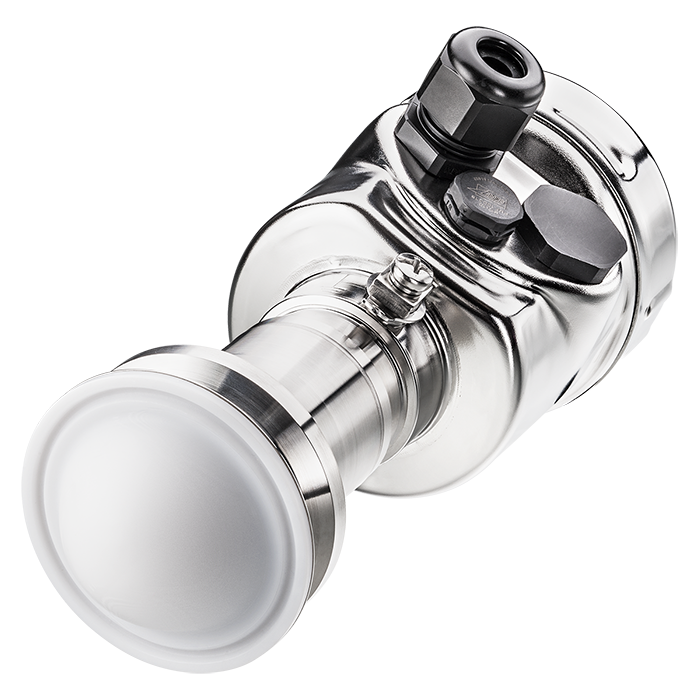

带有卫生无菌接口的 VEGAPULS 64

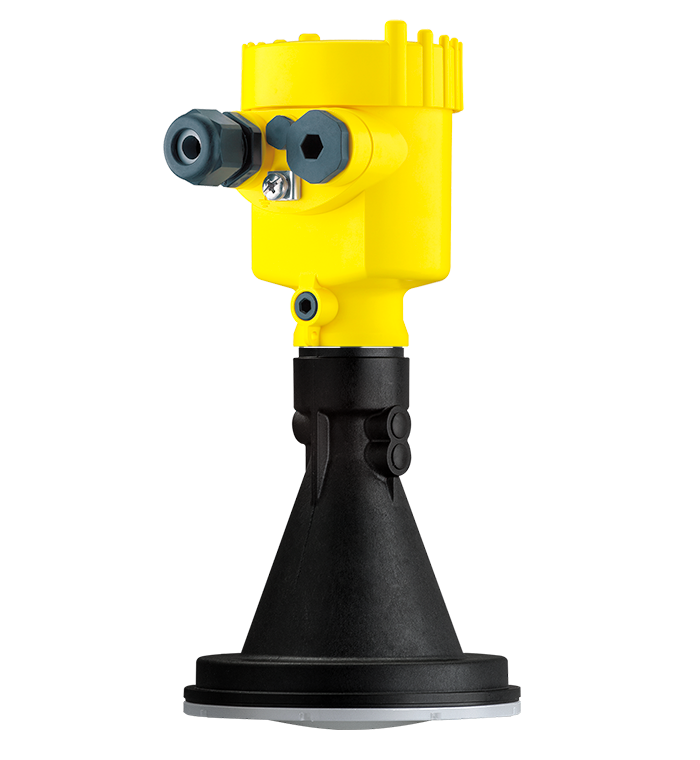

带有塑料天线的 VEGAPULS 64

过程接口和发射角

螺纹 G¾, ¾ NPT
发射角 14°

螺纹 G1½, 1½ NPT
发射角

法兰从 DN 50, 2"
发射角

法兰从 DN 80, 3"
发射角

卡箍从 2"
管接头
DRD
接头
NEUMOBioControl®
和其他
发射角 ≤6°

锁紧法兰 DN 80
适配法兰从 DN 100
龙门框
发射角

过程温度

-40 … +200 °C

-40 … +200 °C

-40 … +200 °C
与过程连接相关

-40 … +80 °C

过程压力

-1 … +20 bar

-1 … +20 bar

-1 … +16 bar
与过程连接相关

-1 … +2 bar

接触介质的材料

过程接口: 316L
天线: PEEK
密封: FKM, FFKM

天线: PTFE, PFA

天线: PTFE
密封: FKM, EPDM

天线: PP
适配器法兰: PPGF 30
密封: FKM, EPDM
安装弓形件: 316L

 许可证

ATEX, IEC
FM, CSA
船用许可证

ATEX, IEC
FM, CSA
FDA, EG 1935/2004
船用许可证

ATEX, IEC
FM, CSA
3A, EHEDG
FDA, EG 1935/2004

ATEX, IEC
FM, CSA
船用许可证

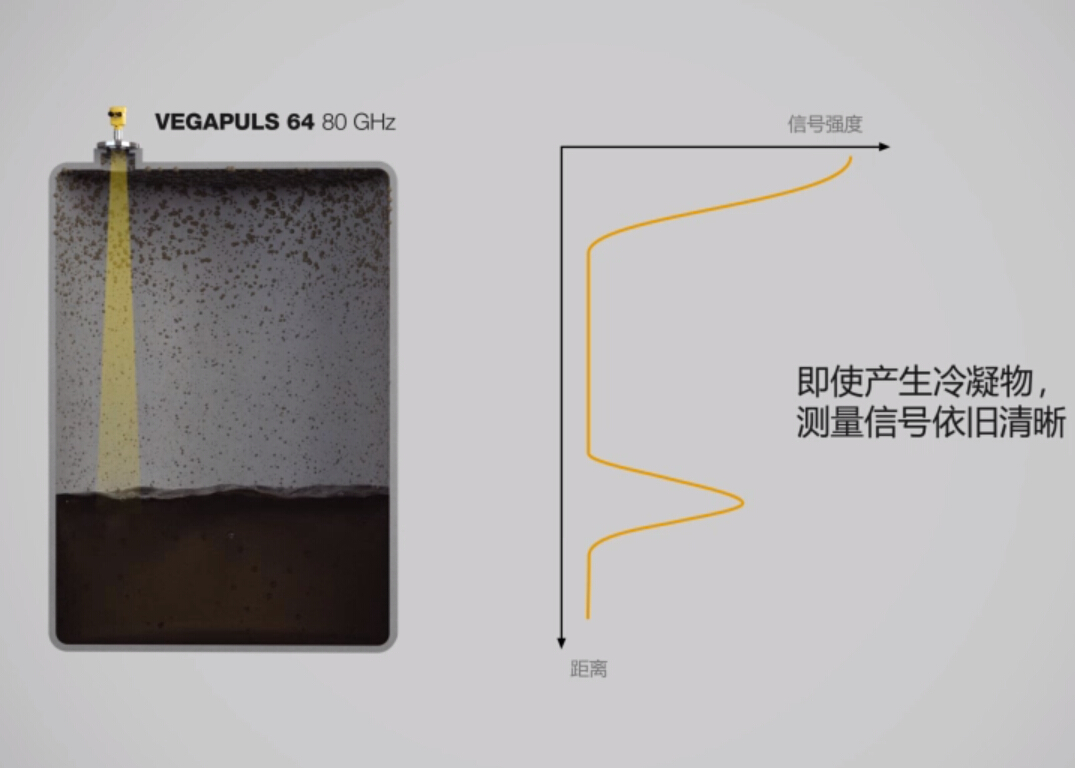

VEGAPULS64雷达液位计在冷凝物和粘附工况下的应用视频

VEGAPULS64雷达液位计在大量气泡工况下的应用视频
