PWRD 50

当前位置:网站首页 > 产品中心 > 雷达物位计 > 脉冲雷达物位计

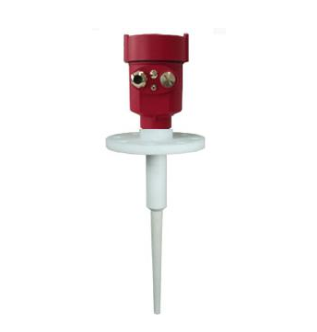

PWRD 50

概述

特  征:棒式PTFE天线,经济实用

典型工况:酸碱罐、敞口的水池

应  用:适用于具有蒸汽、腐蚀性液体的测量,棒式天线对蒸汽凝结起到倒流作用。

  • 产品介绍
  • 选型手册
  • 资料下载
  • 应用案例

特  征:

棒式PTFE天线,经济实用

应  用:

适用于具有蒸汽、腐蚀性液体的测量,棒式天线对蒸汽凝结起到倒流作用

量  程:

20m

测量精度:

±3mm

材  质:

PTFEPFAPVC

结  构:

锥面振子,防露、防凝结物

过程温度:

(-40100)°C

过程压力:

(-0.10.5)MPa

连接方式:

螺纹G1½A、法兰

信号输出:

(420)mA/HART

防护等级:

 IP65

防爆等级:

 ExiaIICT6 ExdIICT6

电  源:

四线制 220VAC 二线制 24VDC

PWRD50

PWRD50/a/b/c/d/e/f/g/h/i

/a

变送器壳体





A1

单腔铝外壳IP67/IP68



A2

双腔铝外壳IP67/IP68



S1

单腔不锈钢外壳IP67/IP68



S2

双腔不锈钢外壳IP67/IP68

/b

天线尺寸/材质





B

PP塑料天线



A

PTFE防腐天线

/c

过程连接





GP

螺纹 G1½ (DIN 3852-A) PN10 PN16 PN40 / 316L



FA

法兰DN50 PN10 PN16 PN40 Form C, DIN2501 / 316L



FB

法兰DN80 PN10 PN16 PN40 Form C, DIN2501 / 316L



FC

法兰DN100 PN10 PN16 PN40 Form C, DIN2501 / 316L



FD

法兰DN150 PN10 PN16 PN40 Form C, DIN2501 / 316L



FX

特殊定做

/d

过程温度





T0

FKM 氟橡胶/-30...+120



T1

FFKM 全氟化/-40...+180

/e

电子信号模块





A

二线制4...20mA/HART®



B

四线制4...20mA/HART®; 9.6...48V DC; 20...42V AC



C

四线制4...20mA/HART®; 90...253V AC; 50/60Hz



R

RS485/MODBUS协议

/f

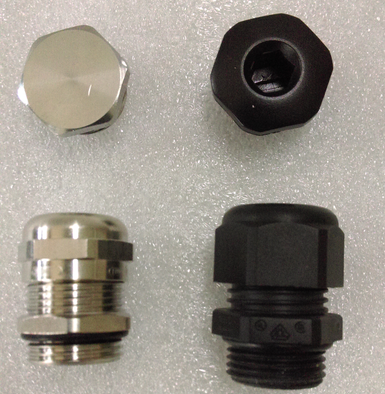

电缆接口





M

M20x1.5



N

1/2NPT

/g

认证





P

标准型



Ex

ExiaIICT6 本质安全型



Exd

ExdIICT6  隔爆型

/h

附加设备

(两个以上的附加设备同时选用时,选型代码中间加“+)



X
