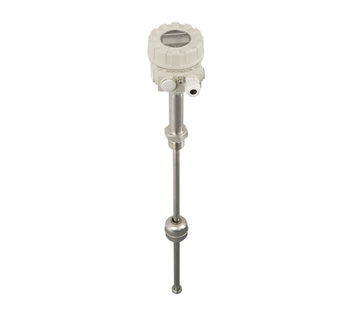

MIS40

概述

广泛应用于高温高压液体、腐蚀性液体环境中;
杆式探杆最大测量距离6米,温度范围:-40-400℃;
缆式探杆最大测量距离20米;
对于腐蚀性液体采用特氟龙、PTFE探杆和浮子;
对于分层液体可以同时测量界位和液位;
  • 产品介绍
  • 测量原理
  • 选型手册

 产品图片



型号

MIS41

MIS42

MIS43

应用

过程条件简单的一般普通液体,比如加油站油料、油水界面,小型容器的液位测量

软缆探杆,大量程储罐液体测量,比如原油、成品油、化工原料、LNG等储罐液位测量可带5点温度显示,

多种混合液体界位测量,比如油水界位和液位测量

最大量程

5m

30m

6m

测量精度

±1mm

±1mm

±1mm

过程连接



螺纹3/4"NPT,法兰DN 50以上

螺纹3/4"NPTDN 50以上

螺纹3/4"NPTDN 50以上

测杆材质

304S/316L不锈钢

304S/316L不锈钢

特氟龙、316L +PTFE

浮子材质

316L不锈钢

GH3039合金

特氟龙、316L +PTFE

过程温度

-40400

-40400

-40200

过程压力

-0.16MPa

-0.125MPa

-0.14MPa

防爆等级

EXIAIICT6/IP67

EXIAIICT6/IP67

EXIAIICT6/IP67

电气接口

2M20×1.5

2M20×1.5

2M20×1.5

信号输出

两线制4…20mA
HART
协议
RS485
通信
PROFIBUS PA
基金会现场总线(FF

两线制4…20mA
HART
协议
RS485
通信
PROFIBUS PA
基金会现场总线(FF

两线制4…20mA
HART
协议
RS485
通信
PROFIBUS PA
基金会现场总线(FF

磁致伸缩液位传感器部分是基于磁致伸缩原理设计的,它由敏感波导丝、波导管、活动磁铁及发射电脉冲信号和接收返回信号的电子部件构成, 当电子探头中脉冲微波发生器产生的电脉冲沿钢管内的波导丝传递时,电脉冲同时伴随产生一个垂直于波导丝的环形磁场以光速速度沿波导丝传递。当脉冲环形磁场与磁浮子磁场相遇时,二者的磁场矢量相叠加形成螺旋磁场,产生瞬时扭力并在波导丝上形成一个机械扭力波,此扭力波以光速速度返回到电子探头,使线圈两端产生脉冲感应。通过测量出发电脉冲与扭力波返回产生的感应脉冲之间的时间差,就可以精确地计算出被测液面高度。同时将温度传感器置于测杆内,便可连续测定介质温度。

常见型号:MIS41/GP/T0/A/S3/1/M/P/O/L=3000


MISa/b/c/d/e/f/g/i/j/k

/a

传感器





41

标准硬杆ø16mm



42

标准软缆ø20mm



43

防腐型

/b

过程连接





GP

螺纹 G1½ (DIN 3852-A) PN10 PN16 PN40 / 316L



FA

法兰DN25 PN10 PN16 PN40 Form C, DIN2501 / 316L



FB

法兰DN50 PN10 PN16 PN40 Form C, DIN2501 / 316L



FC

法兰DN80 PN10 PN16 PN40 Form C, DIN2501 / 316L



FD

法兰DN100 PN10 PN16 PN40 Form C, DIN2501 / 316L



FX

特殊定做

/c

过程温度





T0

0-150



T1

150...+450

/d

电子信号模块





A

4...20mA



C

两路输出4...20mA



R

RS485/MODBUS协议

/e

供电





E2

二线制/24VDC



S3

三线制/24VDC



F4

四线制/24VDC 220VAC

/f

测量要求





1

液位



2

液位、界面

/g

电缆接口





M

M20x1.5



N

½NPT

/h

认证





P

标准型



Ex

ExiaIICT6 本质安全型



Exd

ExdIICT6  隔爆型

/I

附加说明

(两个以上的附加设备同时选用时,选型代码中间加“+)



X



O

LCD现场显示



T(X)

测温点数

/

杆长/量程





L=

单位为:mm
