超声波液位计

当前位置:网站首页 > 产品中心 > 超声波液位计 >

超声波液位计

概述

超声波物位计的工作原理是由换能器(探头)发出脉冲超声波遇到被测介质表面被反射回来,部分反射回波被同一换能器接送,转换成电信号。脉冲超声波以声波速度传播,从发射到接收到脉冲超声波所需时间间隔与换能器到被测介质表面的距离成正比。此距离值C与声速S和传输时间T之间的关系可以用公式表示: C= S xT/2。

由于发射的脉冲超声波有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重叠,无法识别,不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波的测量距离有关。


  • 产品介绍
  • 选型手册
  • 安装与调试


产品图片

型号

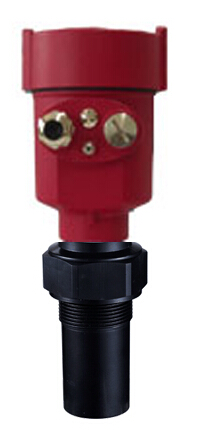

HCSOUND61超声波液位计

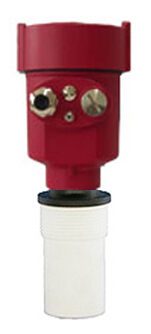

HCSOUND62超声波液位计

特征:

一体式超声波液位计,经济实惠,静压液位计优良的替代品

一体式超声波液位计,防爆型,PTFE材质

应用:

各类工业领域的液位测量,特别是水处理工业

具有腐蚀、易挥发介质的液位测量

最大量程:

0-20

0-20

测量精度:

±0.5%F·S

±0.5%F·S

过程连接:

螺纹G11/2A,法兰卡箍

螺纹G11/2A,法兰卡箍

信号输出

4~20mA,RS485,继电器,可定制

4~20mA,RS485,继电器,可定制

 产品图片

型号

HCSOUND63超声波液位计

HCSOUND64超声波液位计

特征:

分体式式超声波液位计,分体式表头,壁挂式安装,液位观察方便

24VDC220VAC供电可选,带报警功能

应用:

适合现场不易直接读取液位值或者读取困难的场合

用于测量水位的差值

最大量程:

0-20

0-20

测量精度:

±0.5%F·S

±0.5%F·S

过程连接:

螺纹G11/2A,法兰卡箍

螺纹G11/2A,法兰卡箍

信号输出

4~20mA,RS485,继电器,可定制

4~20mA,RS485,继电器,可定制

产品图片

型号

HCSOUND65超声波界面仪

HCSOUND66外贴超声波液位计

特征:

高防护等级,探头放于水中,浮泥回波识别技术,温度梯度补偿技术

在罐外连续测量液位,对罐体不开孔、安装可不停产

应用:

主要应用于泥水界面测量

适合密闭容器内的各种有毒物质﹑强酸﹑强碱及超纯介质的液位测量

最大量程:

0-20

0-20

测量精度:

±0.5%F·S

±0.5%F·S

过程连接:

螺纹G11/2A,法兰卡箍

磁铁耦合、支架

信号输出

4~20mA,RS485,继电器,可定制

4~20mA,RS485,继电器,可定制




HCSOUND6/a/b/c/d/e/f/g/h/i







/a

测量形式





1

一体式超声波液位计



2

防腐型超声波液位计



3

分体式超声波液位计



4

超声波液位差计



5

超声波界面仪



6

外贴式超声波液位计

/b

防护等级





P

IP56(仅限室内使用)



I

IP65

/c

量程





A

0-5



B

0-10



C

0-15



D

0-20

/d

过程温度





T0

0...+50



T1

50...+80

/e

连接方式





GP

螺纹连接G11/2A,



GD

法兰连接



GY

定制

/f

信号输出





A

二线制4...20mA/HART®



B

四线制4...20mA/HART®; 9.6...48V DC; 20...42V AC



C

四线制4...20mA/HART®; 90...253V AC; 50/60Hz



R

RS485/MODBUS协议

/g

电缆接口





M

M20x1.5



N

1/2NPT

/h

认证





P

标准型



Ex

ExiaIICT6 本质安全型



Exd

ExdIICT6  隔爆型

/i

附加设备

(两个以上的附加设备同时选用时,选型代码中间加“+”)



X



W

安装支架



O

现场显示



T

继电器

常见型号:HCSOUND61/P/B/T0/GP/A/M/Ex/W


基本要求

换能器发射脉冲超声波时,都有一定的发射开角。从换能器下沿到被测介质表面之间,超声波波束所辐射的区域内,可能有障碍物,因此安装时应尽可能避开罐内设施,如:人梯、限位开关、加热设备、支架等。如果有障碍物干扰情况下,安装时需要进行“虚假回波存储”。另外须注意超声波波束不得与加料料流相交。

安装仪表时还要注意:最高料位不得进入测量盲区;仪表距罐壁必须保持一定的距离;仪表的安装尽可能使换能器的发射方向与液面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合,仪表必须接地。
