ZYHC-400吹气式液位计

当前位置:网站首页 > 产品中心 > 吹气式液位计 >

ZYHC-400吹气式液位计

概述

ZYHC-400 吹气式液位计是我司参考德国技术独立开发的一款针对具有腐蚀性、高粘度、易结晶、含有悬浮颗粒液体的液位测量系统,主要有稳流输出的转子流量计、差压变送器和集气管组成。
  • 产品介绍
  • 选型手册

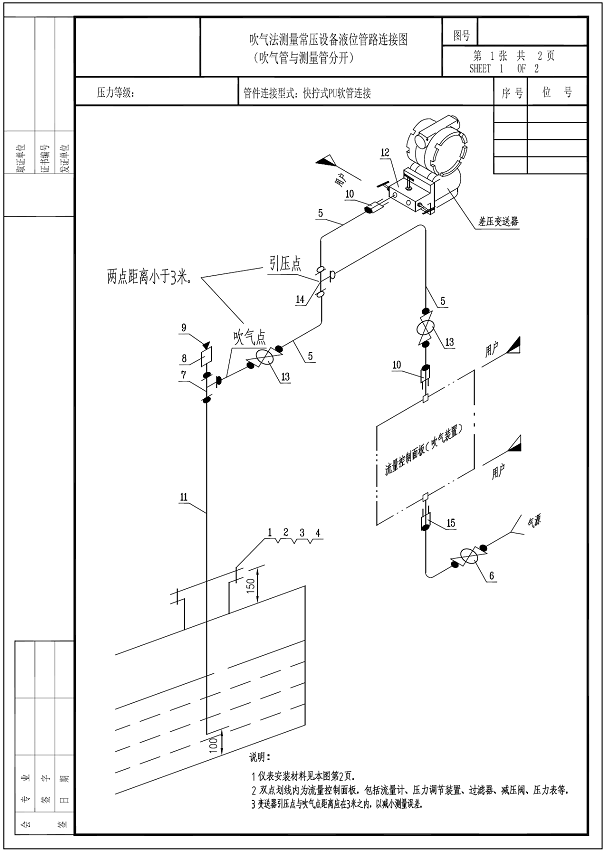

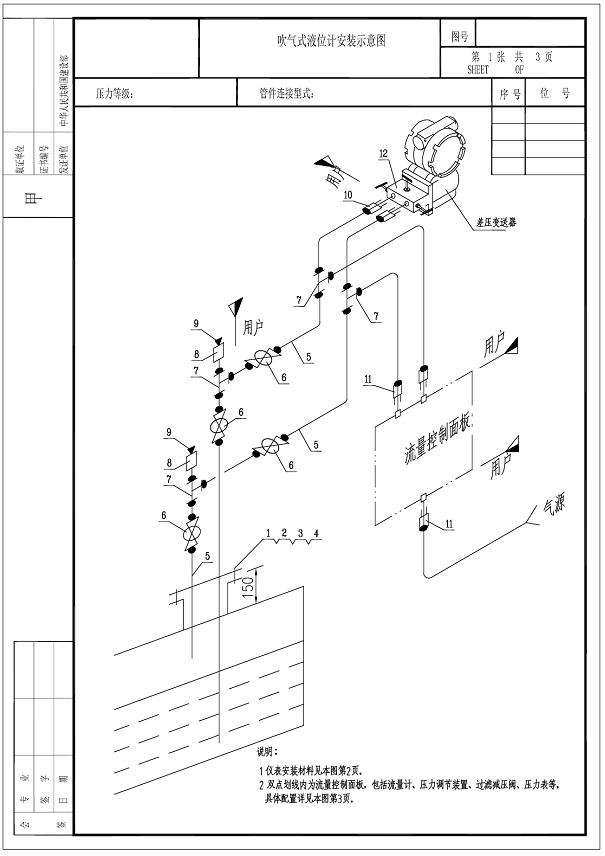

  • 安装与调试

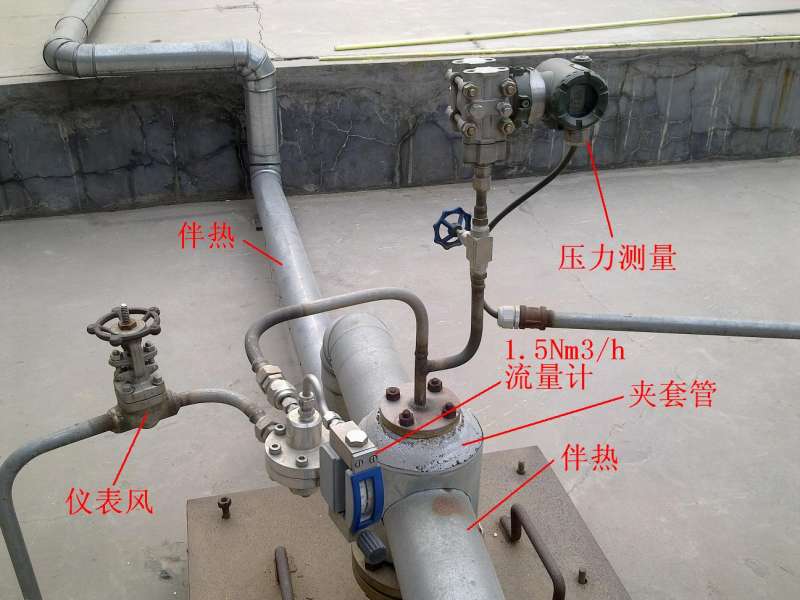

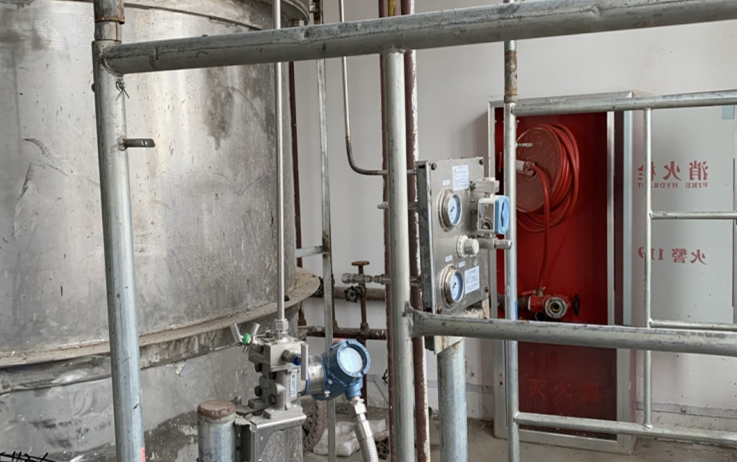

吹气式液位计经典工况:高温熔盐液位、液硫池液位、高温浓硫酸液位、液尿液位、三聚氰胺液位、聚醚聚酯液位、顺酐液位、地槽液位、垃圾液液位、染料液位、船仓水位等。 是放射性料位计(核料位计)优良的替代产品!

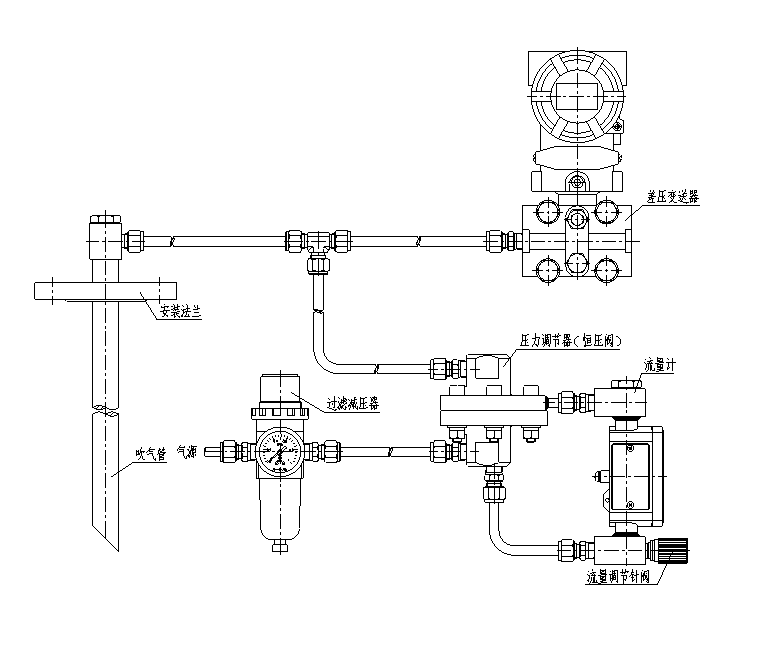

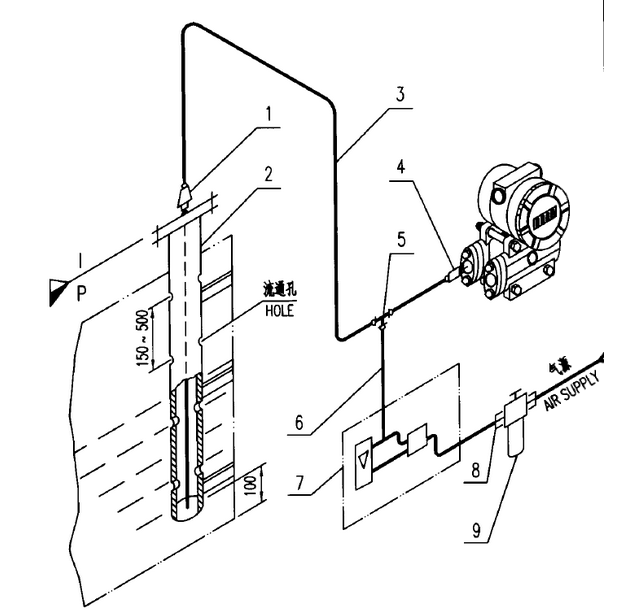

吹气式液位测量的原理为:在敞口容器中插人一根吹气管,作为气源的空气或者惰性气体(如氮气)经过滤器过滤,可调减压器(其作用是将供气压力减至某一恒定值,恒定压力的大小根据被测液位高度而定)减压,保证吹气入口压力恒定。洁净的空气再经浮子流量计和恒流阀和吹气管路吹入被测液体中,吹气流量由浮子流量计指示,流量大小由浮子流量计上的流量调节阀设定,恒定流量的气体从插入液体的吹气管下端口逸出,鼓泡并通过液体排入大气。当吹气管下端有微量气泡(约为150个/min)排出时(因气泡微量且气体流速较低,可忽略空气在吹气管中的沿程损失,这样吹气管内的气压几乎与液位静压相等),因此由差压变送器指示的压力值即可反映出液位高度。

ZYHC-400

/

/

/

/

/

/

/

/

型式

S

单表安装

P1

面板安装单路

P2

面板安装双路

PM

面板安装多路

B1

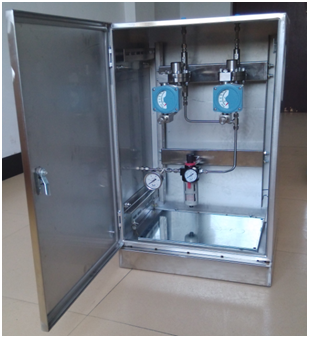

箱式单路

B2

箱式双路

BM

箱式多路

接液材质

RR

304S.S.

R0

316S.S.

P

PVC塑料

SM

特殊

介质温度

T0

-40+120°C

T1

-40+600°C

吹气管连接方式

Q

卡套接头(不锈钢管)

Y

对焊接头(不锈钢管)

R

快拧接头(PVC管)

吹气管长度、尺寸

8-X

外径8mm

10-X

外径10mm

测量要求

L

液位值

P

密度值

容器类型

1

敞口容器

2

密闭容器

测量范围

具体数值,单位kPa

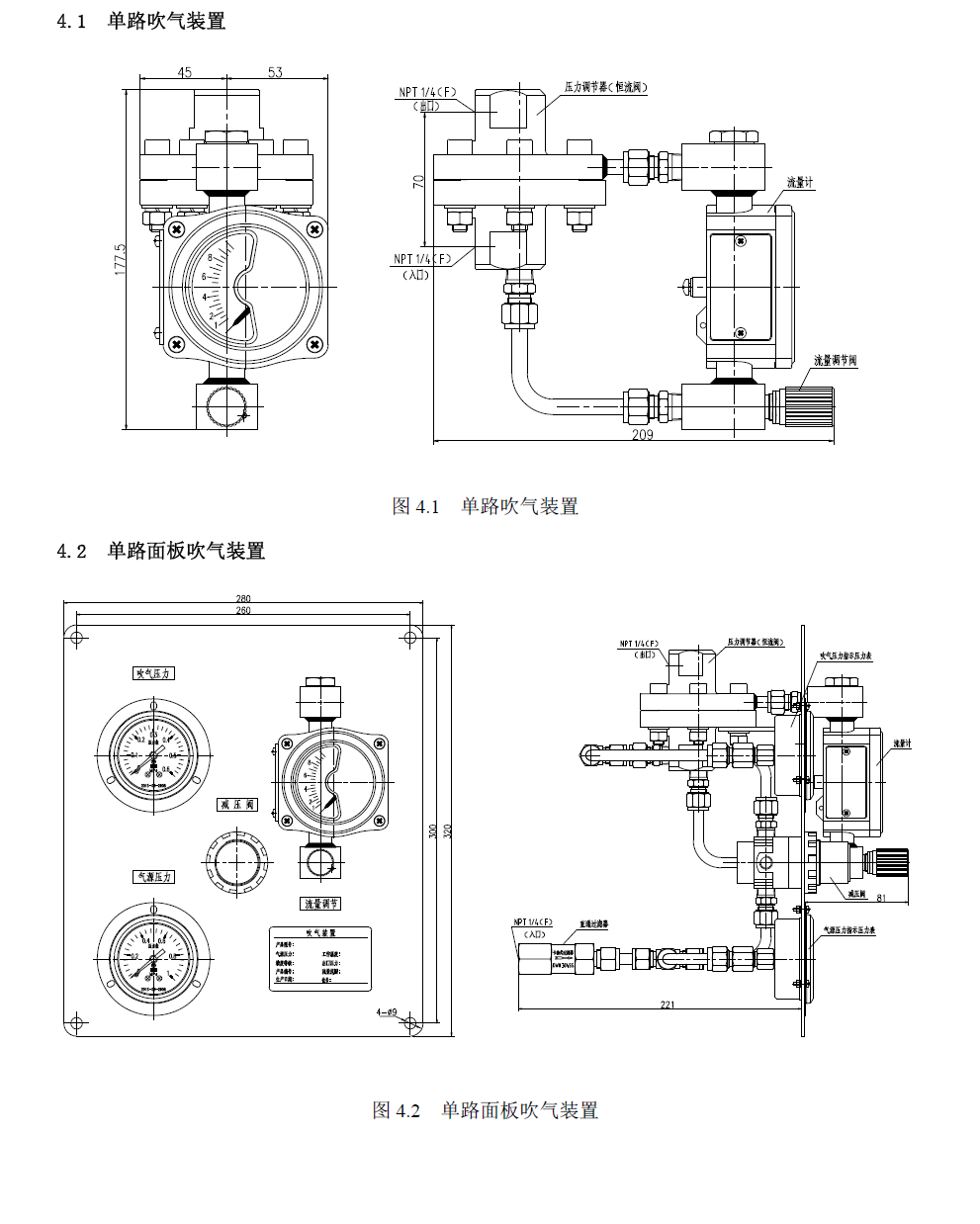

1、单表安装

2、单路面板

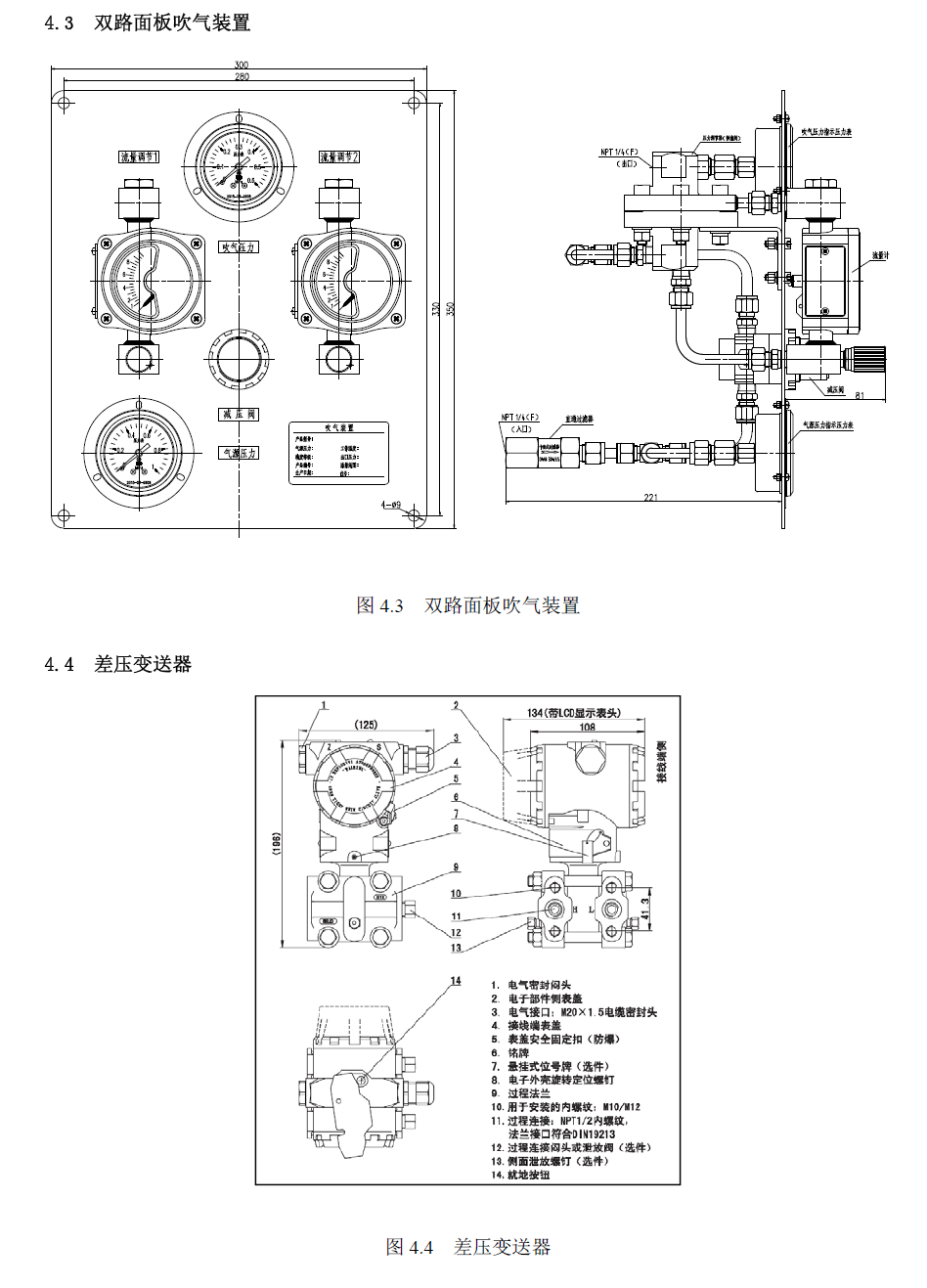

3、双路面板
